电压保护器件: TDK为汽车应用以太网提供具有强大抗静电放电能力的贴片压敏电阻

  • 结构紧凑、电容低、公差小

  • 高达25㎸的可靠ESD保护(IEC61000-4-2)

  • 符合 OPEN Alliance 100BASE-T1 ESD装置规范2.0版

  • 高达150℃的工作温度

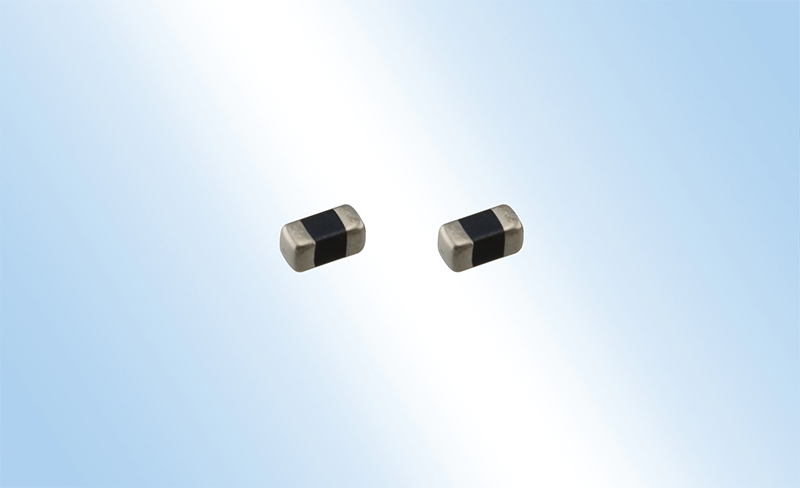

TDK株式会社(TSE:6762)扩大了其产品阵容,推出了一款型号为AVRH10C101KT4R7YA8的新型贴片压敏电阻,该产品可用于汽车应用以太网,具有强大的抗静电放电能力,并将于2022年3月开始量产。


新产品利用高精度积层技术,优化了制造工艺和工艺设计,实现了电容范围内4.7±0.57 ㎊的窄公差,具有强大的抗高达25㎸的电压ESD的能力。此外,产品还提供了OPEN Alliance 100BASE-T1 ESD装置规范2.0版要求的ESD保护设备性能,并且符合该标准。作为用于汽车的贴片压敏电阻,该产品实现了业内最小的1005(1.0 x 0.5 x 0.5 ㎜)尺寸,支持高达70 V的最大电路电压,并具有从-55 ℃ 到+150 ℃ 的高工作温度范围。

由于ADAS(高级驾驶辅助系统)甚至更高级的自动驾驶系统都需要ECU之间进行高速低延时远程通信,使用汽车应用以太网作为远程通信基础设施。该产品为汽车设备提供ESD保护,而不干扰ECU之间的高速通信。除了支持未来汽车设备所需的高速通信外,该新产品还通过实现强大的抗静电放电能力提供更高的可靠性。

今后,TDK将通过进一步缩小尺寸、提高工作电压和扩大电容范围等方式扩大产品阵容,继续为客户提供灵活的支持,以协助客户设计多样化的汽车设备。

术语

  • IEC61000-4-2:由国际电工委员会(IEC)制定的抗静电放电标准

  • ADAS:高级驾驶辅助系统

  • ECU:电子控制单元

  • ESD:静电放电

主要应用

  • 用于汽车应用的以太网

主要特点与优势

  • 电容低,公差小

  • 抗静电放电能力达25㎸

  • 占地面积小,节省空间

  • 由于温度范围高达150℃,可扩大工作区域

  • 符合OPEN Alliance 100BASE-T1 ESD装置规范2.0版

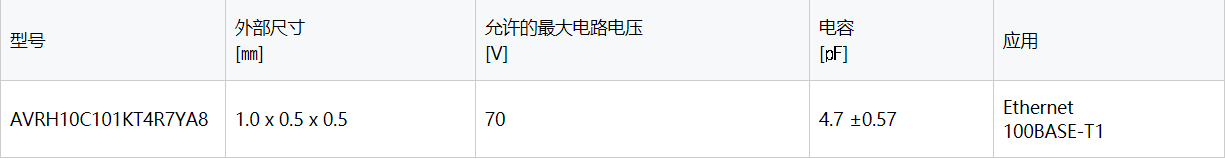

关键数据


关于TDK公司

TDK株式会社总部位于日本东京,是一家为智能社会提供电子解决方案的全球领先的电子公司。TDK建立在精通材料科学的基础上,始终不移地处于科技发展的最前沿并以“科技,吸引未来”,迎接社会的变革。公司成立于1935年,主营铁氧体,是一种用于电子和磁性产品的关键材料。TDK全面和创新驱动的产品组合包括无源元件,如陶瓷电容器、铝电解电容器、薄膜电容器、磁性产品、高频元件、压电和保护器件、以及传感器和传感器系统(如:温度和压力、磁性和MEMS传感器)。此外,TDK还提供电源和能源装置、磁头等产品。产品品牌包括TDK、爱普科斯(EPCOS)、InvenSense、Micronas、Tronics以及TDK-Lambda。TDK重点开展如汽车、工业和消费电子、以及信息和通信技术市场领域。公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造和销售办事处网络。在2021财年,TDK的销售总额为133亿美元,全球雇员约为129,000人。
