矽电-泰克晶圆级探针测试测量联合实验室正式成立

构筑国产化合物半导体功率器件测试验证的能力基石

2023年6月15日 – 泰克科技(中国)有限公司和矽电半导体设备(深圳)股份有限公司战略合作发布会在深圳创投大厦矽电总部召开,同一时间,泰克(中国)和矽电半导体宣布测试测量联合实验室正式成立。



毫无疑问,由于双碳目标及绿色生态的政策倾向,ESG浪潮来袭,以SiC(碳化硅)和GaN(氮化镓)为代表的第三代半导体已经成为高性能器件厂商的优先选择,功率器件也成为中国半导体市场的新亮点。市场调研机构Yole最新研究报告指出,全球功率半导体器件市场将从2020年的175亿美元增长至2026年的262亿美元,而其中约70%来自汽车市场。

随之而来的是第三代半导体芯片和功率器件研发、生产中的测试测量难点和挑战,如高压放电、大电流测试、高温性能测试、超薄翘曲晶圆转运等难题。

矽电半导体作为国内半导体产线批量点测设备的头部生产厂家,经过20年的技术累积,掌握了探针测试多项核心关键技术,其产品涵盖集成电路、光电芯片、分立器件、第三代半导体等领域。泰克(中国)作为国际领先的测试测量解决方案供应商,可以提供全流程半导体参数测试方案。泰克(中国)和矽电半导体的强强联手,有助于高效解决业内这些测试难点,在晶圆级测试节点提供WAT、CP、WLR、KGD等测试,在模块级测试节点提供动静态参数测试、封测和可靠性测试,覆盖了整个化合物半导体功率器件全制程。



泰克(中国)和矽电半导体自2015年开展合作以来,在LED Wafer点测市场,取得了突破和进展。本次泰克和矽电战略合作意向书的签署,将“进一步发展和深化在Wafer Acceptance Test(简称WAT)市场的战略合作,以期进一步开拓中国市场,为客户在WAT测试领域提供整体性解决方案,并为客户降低成本以提高竞争力”。

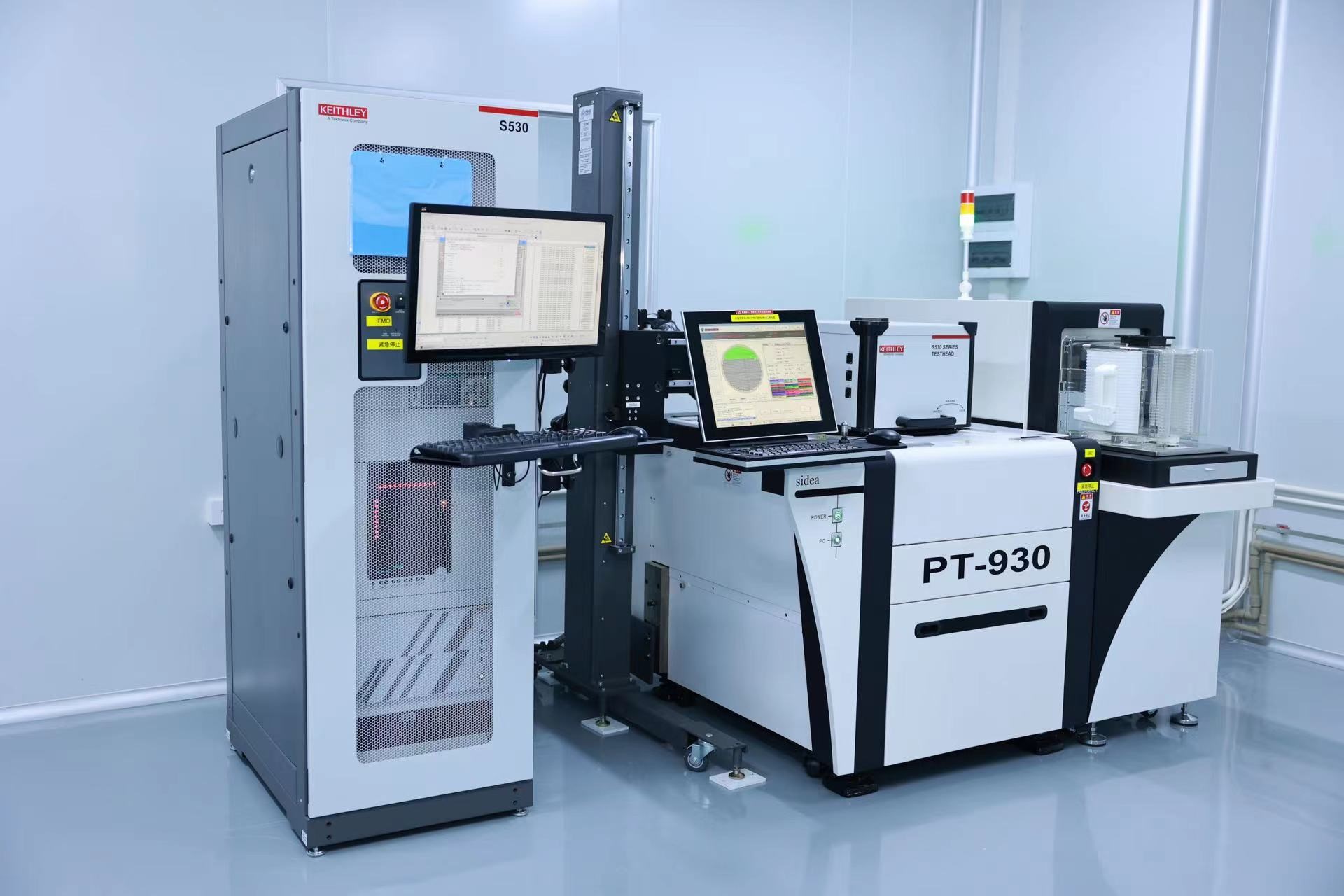

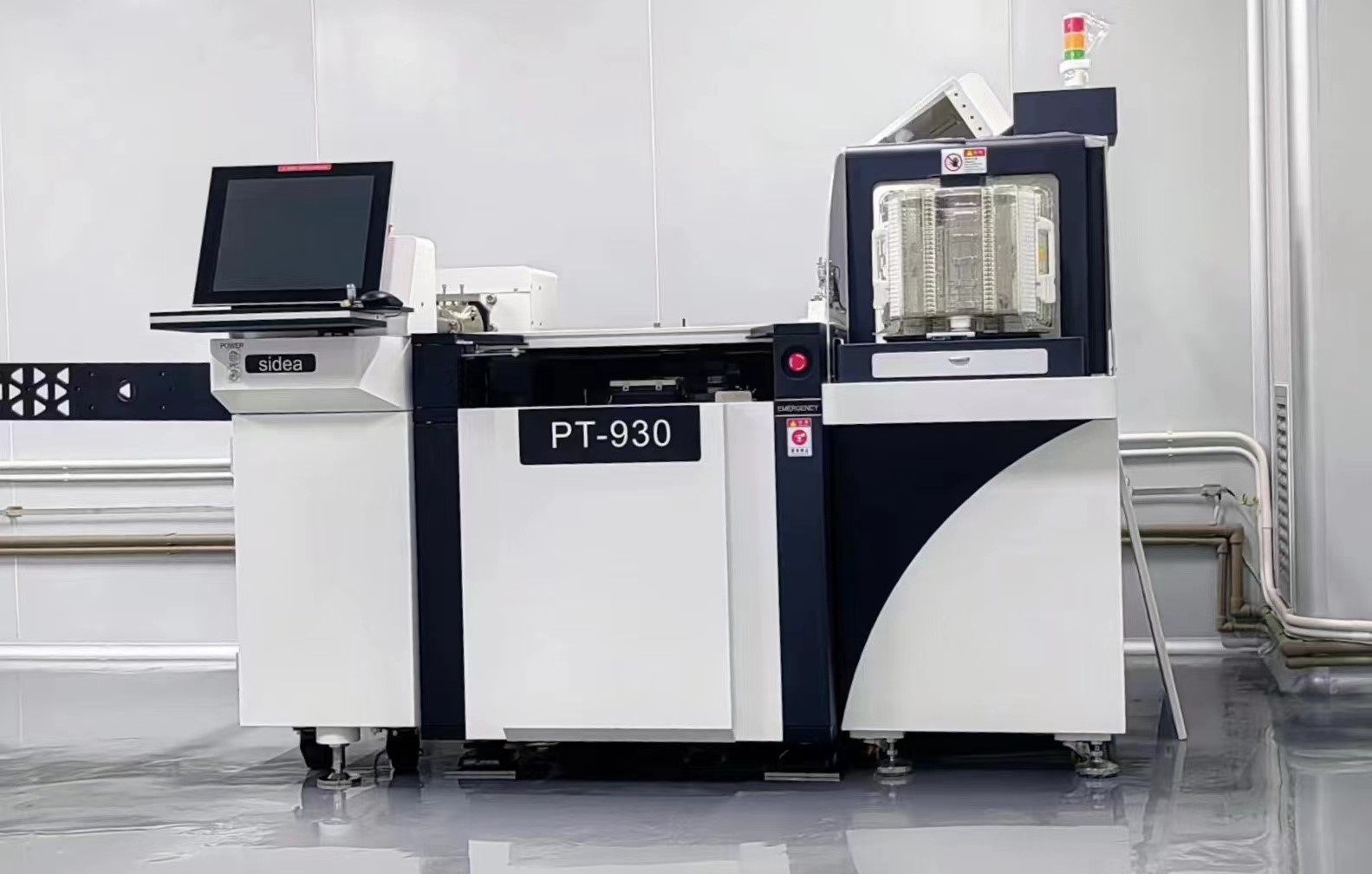

与此同时,矽电-泰克晶圆级探针测试测量联合实验室也宣布正式成立。此联合实验室旨在强化国产化合物半导体功率器件测试验证的能力,进一步探究和优化基于高精度和高吞吐率下的一过性解决方案。实验室提供了可用于12寸、8寸晶圆的全自动探针台,具备

支持最高3000V/100A的高压及大电流测试

探针系统测试漏电流<100pA@1000V

WLR支持实现TDDB, NBTI, PBTI, HCI 等测试功能

支持高温测试,温度可达200°C

特殊绝缘设计避免击穿和打火,静态测试最高电压3000V,动态测试最高电压2000V

搬运/探针部分与测试部分分离,可扩展性强

支持铁环,蓝膜,华夫盒,Tap Reel等进出料方式

支持多台站并行测试
