TDK 推出首款 SMD 冲击电流限制器

TDK 株式会社(东京证券交易所代码:6762)开发的J404是首款*基于 PTC(正温度系数)技术的表面贴装浪涌电流限制器 (ICL)。该元件(订货号 B59404J0170A062)专为直流电压高达 500 V 和 交流电压高达350 V 的应用场景而设计,可用于限制电动汽车中的直流母线和充电设备等应用中的浪涌电流。

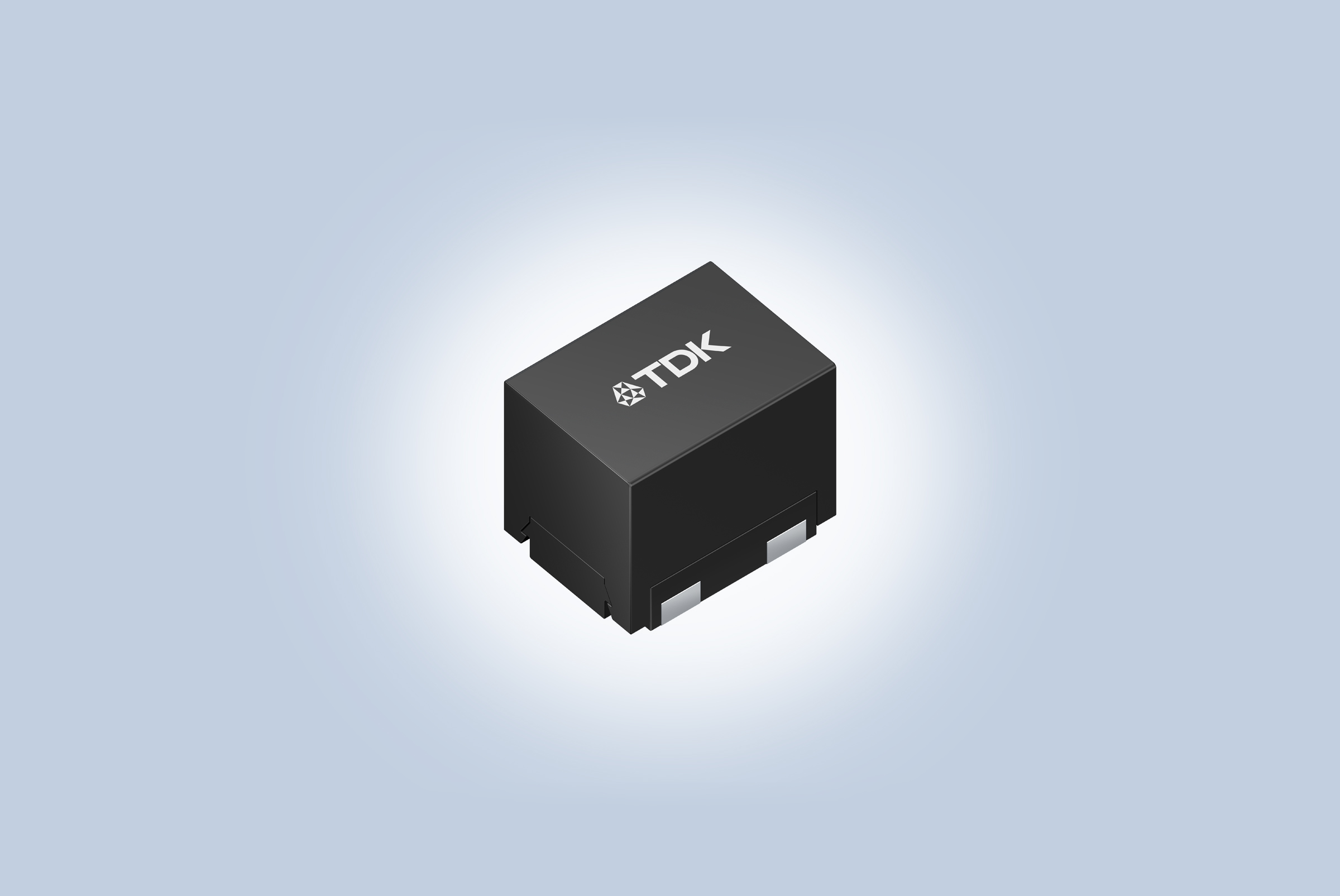

TDK 推出首款 SMD 冲击电流限制器.jpg

该产品具有13.5 x 10 x 11 毫米(长 x 宽 x 高)非常紧凑的设计,用户可以通过这种表面贴装设计在 PCB 上节省高达70%的空间和重量。这些产品可实现在自动化生产线上快速加工。因此,该新元件非常适合众多工业和汽车应用。

该元件进入高阻态参考温度为+170°C,热容量为1J/K,热时间常数为100s。室温下,电阻为 500 Ω,最小值为 150 Ω。 J404 可以关断失效(短路)高达 100 次,在电容器充电和放电时高达可进行 100,000 次循环。

电动汽车逆变器或工业应用变速驱动器中的直流母线大电容器在接通时会出现瞬时像短路一样工作状态。这种突然的高能量不能损坏系统中的其他组件,这同样适用于出现失效的的情况。这时候, PTC热敏电阻通过高电流而加热自身并在很短的时间内变为高阻态来提供这种保护,从而将电流降低到安全水平。

* 截至2023年8月日,根据我们自己的研究

特性和应用

主要应用

  • xEV 牵引逆变器

  • 直流支撑电容的充放电

  • 变速驱动

  • 开关电源

主要特性和效益

  • 可表面贴装(可回流焊)

  • 节省 PCB 空间并减轻重量

  • 发生故障时安全有效且可自恢复

  • 符合 AEC-Q200 标准

如需了解该产品的更多信息,请访问 www.tdk-electronics.tdk.com.cn/zh/ smd_icl
