MVG测试测量解决方案确保汽车天线通信性能的安全、稳定和高效

随着下一代高级驾驶辅助系统的出现和车载信息娱乐设备的日益普及,车辆正在使用大量的无线技术来实现车对车(V2V)车对基础设施(V2I)和车对网(V2N)的连接。对于产品开发、设计和安置的所有阶段,MVG都有专门用于汽车工业的独立天线测试、空中(OTA)测量解决方案和模拟软件解决方案。

1. 全尺寸车辆天线测量和OTA测试

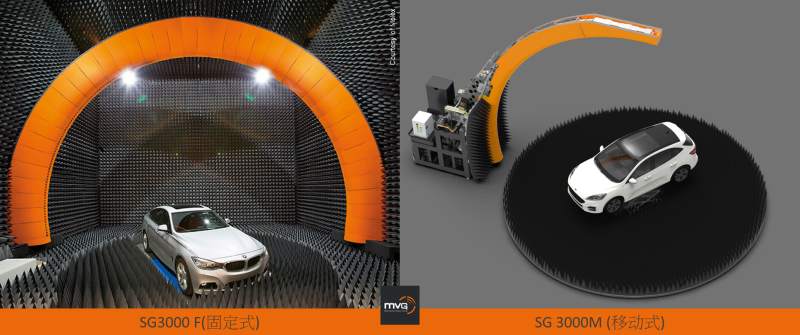

SG 3000专为全尺寸汽车天线测量和OTA测试而设计,涵盖了从 70 MHz 10 GHz的广泛频率范围。除了测量天线辐射方向图和典型S参数外,SG 3000还可以执行OTA测试,为工程师最终确定原型提供分析和结果,以满足5GAA定义的汽车连接要求。

作为一个多样化系统,SG 3000适用于各种设施,其系统配置可以变更,以满足您的具体需求和安装条件: 我们可以为您设计不同尺寸的拱桥,其结构既可以是固定式 (F型号),也可以是移动式 (M型号);因此,您既可以将其永久安装在电波暗室中,也可以将其移入电波暗室中。被测装置的旋转由高精度定位系统控制,可实现离散和/或连续的实时测量。


检测、验证、测试和认证领域的全球领导者SGS购买了SG 3000,用于从组件到全尺寸车辆测试。该测试系统将在全球率先支持符合 5GAA 车载天线测试方法 (VATM) 标准以及新兴 UWB 技术的汽车 5G FR1 NSA SA 以及 C-V2X OTA 测量。因此,SGS不仅能够为汽车制造商提供测试、验证和针对不断增加的无线标准和法规的合规服务,而且该测试系统将成为SGS在苏州的一站式先进技术测试和认证解决方案的一个组成部分,服务于亚太地区的电动和/或联网车辆及其网络。
2. 汽车子系统测试解决方案: 将汽车子系统测试与数字建模工具相结合,可以在性能优化和天线放置阶段节省宝贵的时间

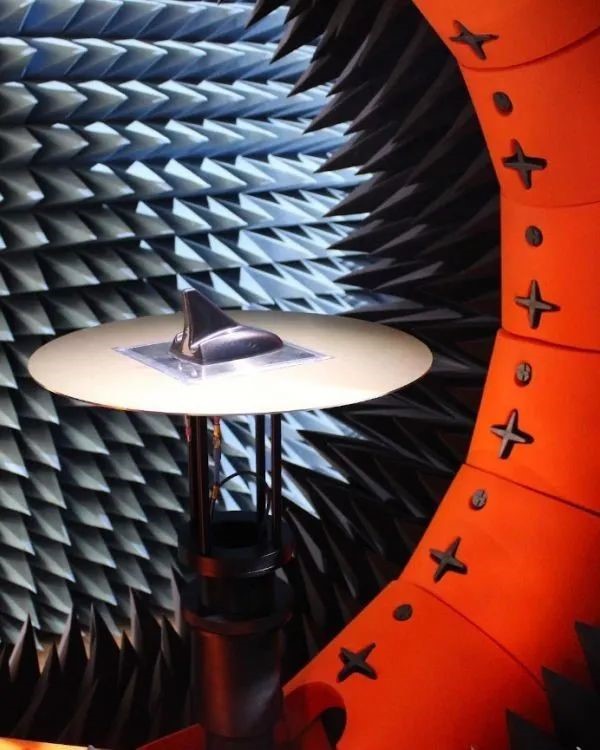

-用于汽车子系统测试的紧凑型和便携式测量系统

汽车子系统的测量在很多情况下不需要大型测量设备。通过紧凑的便携式测量系统,如MVG StarLab 50GHz,近场测量范围可用于对进行模拟的平台附近的汽车子系统进行准确和有效的测量。StarLab 50 GHz是一个近场多探头交钥匙天线测量系统,用于无源天线测量和/OTA测试,集成了毫米波频率测量和分析的尖端技术。它为各种5G设备提供了快速和准确的测试结果,其紧凑和便携的设计有利于测试实验室或生产现场位置和空间的灵活性。


-搭配汽车子系统测试的紧凑型和便携式测量系统的数字建模工具这些紧凑的解决方案配有MVG Insight——能够从测量的近场或远场数据中计算出被测天线上真实的电磁电流分布和极端近场的软件,然后可以集成到仿真软件中,分析其在安装到汽车上后的表现。MVG为大型能源和资源消耗型消声室提供了一个具有成本效益的紧凑型替代方案,创造了一系列方便灵活的一体化天线测量工具。

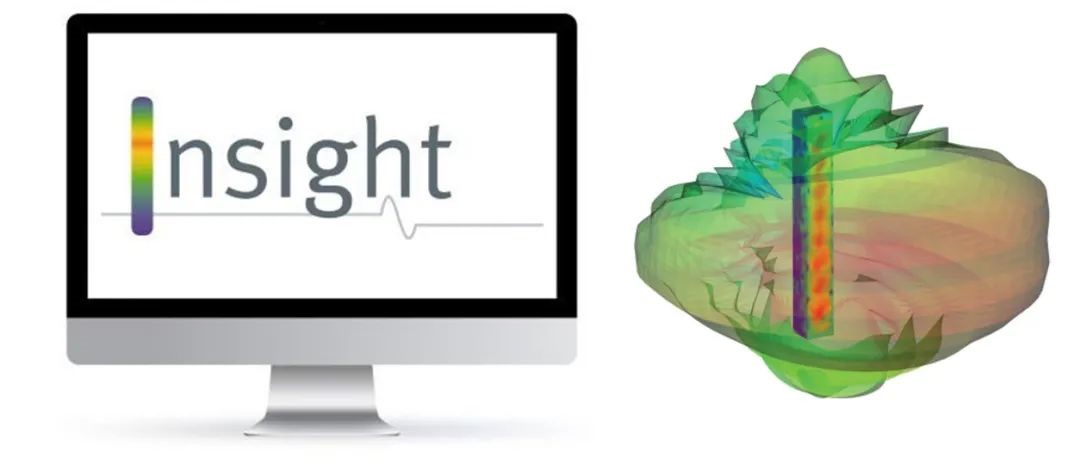

  • MVG INSIGHT软件

    基于对电磁场逆问题的一种创新性表述,INSIGHT成为首个能够从近场或远场测量数据的测试中计算出天线真实的电磁流分布和极近场的软件。INSIGHT提供测量和模拟之间的一个新链接。从天线测量开始,它可以让您创建一个形式为近场惠更斯盒的等效模型。在最复杂场景的数值模拟中,这个等效模型可作为被测源,甚至包含天线增益归一化值。


  • MVG WaveStudio软件:

    从天线的原型设计到全功能设备的测量,WaveStudio自动化测量软件套件可通过其天线和OTA测量功能,支持无线设备的全程设计。在典型的无线设备设计过程中,为了确保天线被集成到最终产品后能够按照设计要求工作,天线与OTA测量是必不可少的。设计期间有很多次的原型迭代和构建,而它们从项目一开始就需要无源天线测量,而且一旦设备具备相应能力后,还需要有源OTA测量。借助WaveStudio自动化测量软件套件和一个MVG系统,您将能在室内快速有效地完成所有天线测量和全面的设备测试,从而确保所有的设计迭代满足项目里程碑要求。

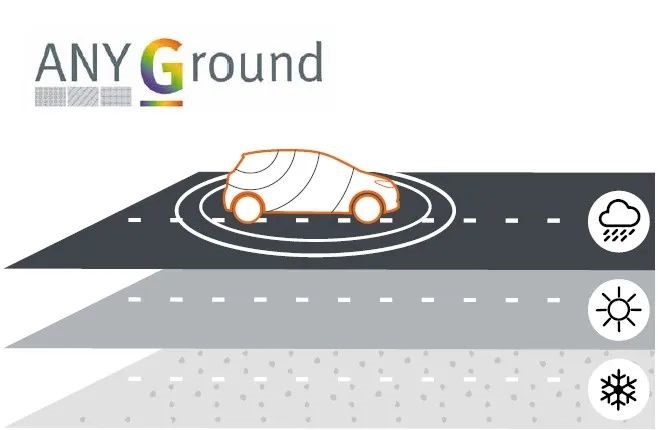

  • MVG ANY-GROUND软件:

    MVG ANY-Ground是连接MVG WaveStudio天线自动化测量软件套件的七款高级后处理软件应用之一 。它基于镜像理论技术,通过将自由空间响应镜像到一个无限平面上获得镜像场。MVG ANY-Ground可快速评估地平面对车载天线的影响,最适合测试初期阶段,因为快速近似在这些阶段最有用。

    主要特性:

  • 镜像理论的运用

  • 自动化算法

  • 快速处理

  • 容易实现;无复杂的模拟


关于法国MVG

法国Microwave Vision Group是全球领先的天线测试测量系统、射频安全设备和电磁兼容的制造生产厂商。其源头企业SATIMO公司最早于1986年创建于法国,随着业务扩展,MVG集团于2008年正式成立,旗下包括SATIMOORBIT/FRAEMI Rainford四家公司四大工业企业。集团在全球拥有七个研发生产基地:设在中东地区的工厂专业生产定位系统,在欧洲的五个工厂分别负责天线,探测阵列,暗室及测试测量系统的生产,而在美国的工厂专业负责生产吸波材料。MVG集团2004年进入中国,为支持中国本地市场的发展,集团在香港设有子公司Microwave Vision AMS201710月在深圳成立国内首家子公司: MVG China - 伟睿科技(深圳)有限公司。集团专业的项目和技术团队遍布中国北京、上海、广州、深圳和西安各地,为中国客户提供一体化的项目设计、实施和管理服务。

法国MVG集团致力支持国防,航空航天,卫星,无线电信,汽车工业,大学研发,射频安全和材料测量等行业。MVG一直以客户利益最大化为努力的方向,致力满足客户的需求。更多信息,请浏览官方网站:www.mvg-world.com
