核心参数：
完整的独立型双通道输出电源
单通道16A或双通道8A输出
宽输入电压范围：4.5V to 26.5V
输出电压范围：0.6V to 5.5V
差分远端采样放大器
电流控制模式/快速瞬态响应
可调开关频率
过流保护
多个器件实现多相均流
可选择的工作模式
软起动和电压追踪
输出过压保护
15mm×15mm ×4.92mm BGA 封装
15mm×15mm ×4.41mm LGA 封装
芯片架构与封装
图 1 MTM8628架构框图

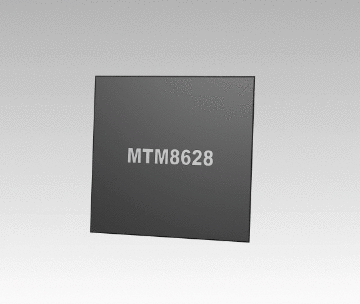

图 2 MTM8628封装外形图
优势与特色
MTM8628是一款双通道8A或单通道16A输出的DC/DC开关电源。封装中内置了开关控制器、功率FET、电感和所有的配置组件。输入电压范围为4.5V至26.5V，支持两个范围均为0.6V至5.5V的可精确调节的输出电压(由单个外部电阻来设定)。高效率设计能够为每个输出提供8A的连续电流。仅需少量的输入和输出电容。
MTM8628采用了高开关频率的电流模式控制，具有逐周期限流功能，可选择突发BURST模式或脉冲跳跃PSM模式及强制连续CCM模式三种工作模式，通过内部反馈环路补偿实现快速瞬态响应。可以借助MODE_PLLIN、PHASMD和CLKOUT引脚实现频率同步和多达12个相位的同步工作。支持及用于电源轨排序的输出电压跟踪功能。
除以上特点之外，MTM8628还具有软启动、输入欠压、输出过压和过流等保护功能，可广泛应用于存储、网络、工业和医疗等直流电源系统。
性能曲线
图 3 单通道效率曲线

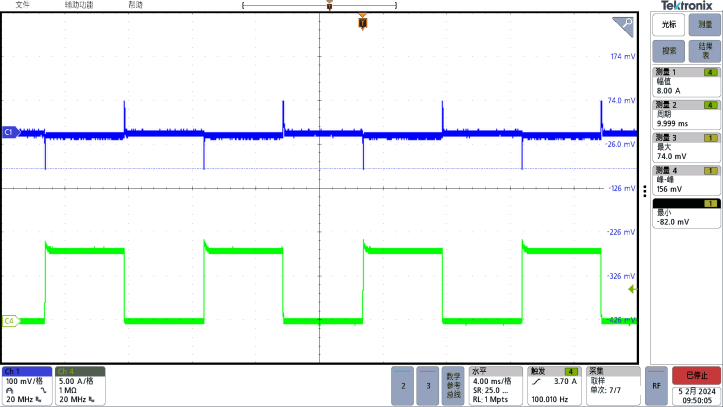

图 4单通道12V-1.2V（400kHz,CCM）,10mA~8A瞬态响应
图 5 单通道12V-1.5V（400kHz,CCM）,10mA~8A瞬态响应

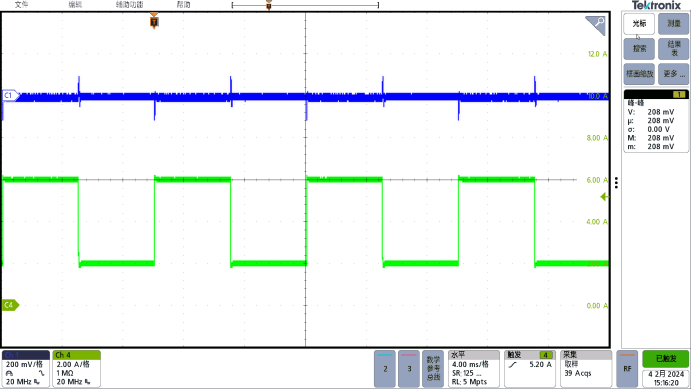

图 6 单通道12V-3.3V（650kHz,CCM）,2A~6A瞬态响应
图 7单通道12V-5V（780kHz,CCM）,2A~6A瞬态响应
西安航天民芯是业界少有的可提供超高性能、完整信号链芯片解决方案的供应商，具有运放、电源管理、电池管理、数据转换器、微控制器、MEMS传感器、软硬件配套方案等多领域共数百余款产品，具有业界顶级的芯片研发实力，支持定制化设计。
在电源管理芯片领域，产品谱系主要包含MTM8628、MTM8620、MTM8630、MTM8650、MTM8644等。
