近日，东芝新推出了一款额定值为1350V／30A的分立IGBT——GT30N135SRA，扩充了其IGBT产品阵容。新产品主要适用于采用AC200V输入电压谐振电路的家用电器，例如IH电磁炉、IH电饭煲和微波炉。

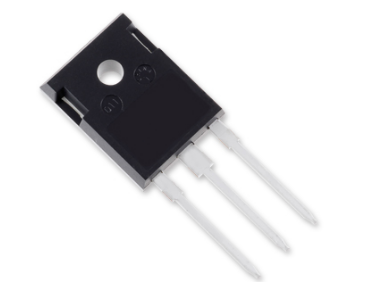

GT30N135SRA
GT30N135SRA的集电极额定电流为30A[1]，是现有产品GT20N135SRA的1.5倍。这使得它的控制功率容量增加到了2400W。并且集电极-发射极饱和压降典型值降到1.65V[2]，同时二极管正向压降典型值降到1.75V[3]，导通损耗和关断损耗都有不同幅度的降低，这些性能进一步降低GT30N135SRA的总损耗。
与现有产品相同，本产品可通过抑制饱和电流来抑制短路电流，从而对家用电器启动时所产生的谐振电容器短路电流起到阻碍作用。另外，本产品短路电流峰值降低了40%左右，并能够将非重复性集电极峰值电流抑制在260A或更低。
GT30N135SRA遵循东芝现有产品的理念，通过降低导通损耗来减少设备功耗，具有抑制短路电流功能。
应用
仅适用于家用电器电压谐振
-
IH电饭煲
-
IH电磁炉
-
微波炉等
特性
-

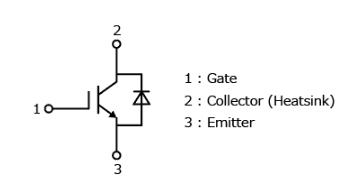

6.5代RC结构（内置二极管）
-
低集电极-发射极饱和电压：VCE(sat)＝1.65V（典型值） @IC＝30A，Ta＝25℃
-
低二极管正向电压：VF＝1.75V（典型值） @IF＝30A，Ta＝25℃

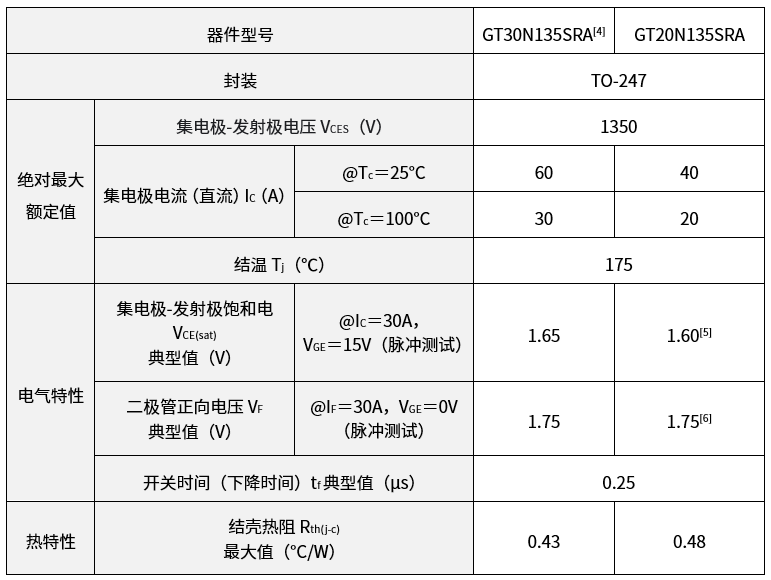

产品规格
注：
[1] @Tc＝100℃
[2] @IC＝30A，VGE＝15V，Ta＝25℃（脉冲测试）
[3] @IF＝30A，VGE＝0V，Ta＝25℃（脉冲测试）
[4] 新产品
[5] @IC＝20A，VGE＝15V，Ta＝25℃（脉冲测试）
[6] @IF＝20A，VGE＝0V，Ta＝25℃（脉冲测试）

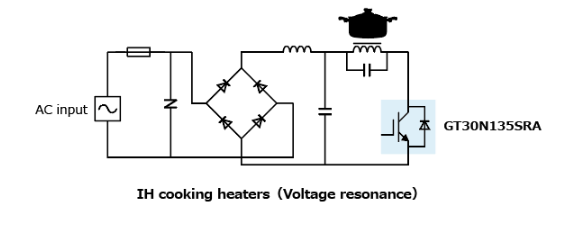

本文所示应用电路仅供参考。
需要进行全面评估，特别是在量产设计阶段。
提供这些应用电路示例并不授予任何工业产权许可。
