作者： 泰克科技
前些日子，我们收到来自实验室客户咨询，信号源在不同时间下发生不同的波形测试应用 ，需要实现直流偏置信号和正弦波信号，信号带宽高达100KHz，驱动电平需要达到10KVp-p，需要具备扫频功能和DC+AC工作模式，并测试薄膜的电流。
因测试需要给被测薄膜做一个前处理信号（直流偏置10KVap），后接入正弦信号。在测试仪器应用领域，生成标准信号的信号源，其输出的电压都不高于10Vp-p，输出电流mA级，功率低，无法生成高压电信号，编辑任意波形也是规律周期性循环，无法解决客户需要的在不同时间下输出高电压不同信号。

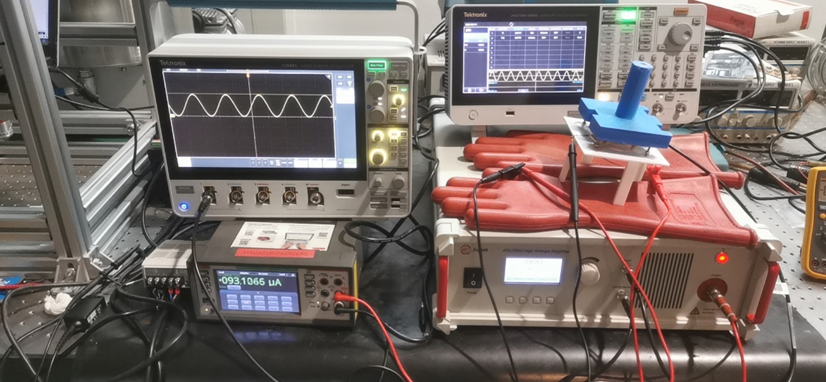

通过和客户技术交流，了解到测量薄膜材料，在高电压、高频下薄膜材料能产生振动，通过应用不同的波形形式，使薄膜材料自动旋转。推荐使用泰克AFG3022信号源加序列模式实现测试不同时间下的波形切换，通过高压放大器把信号源信号放大到10KVp-p给被测薄膜施加高压信号，使用示波器抓取查看输出信号波形电压。并使用数据采集器DAQ6510/7700加电流互感器串联电路中采集电流值。

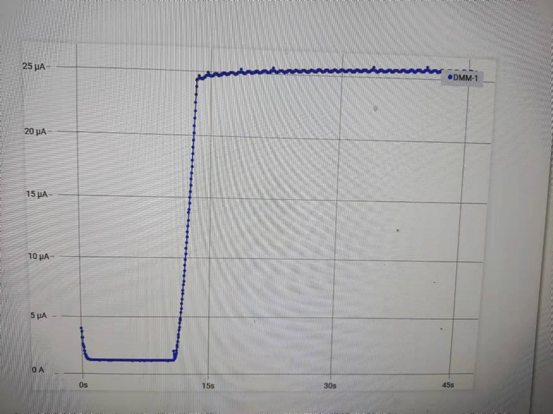

通过使用泰克AFG31022信号源序列功能很方便地实现了测试应用需求，并完好的抓取测试信号以及极低的几百uA电流信号。
通过使用泰克信号源AFG31022，数据采集器DAQ6510/7700,实现测试测试应用，很方便编辑波形信号并设置输出。
