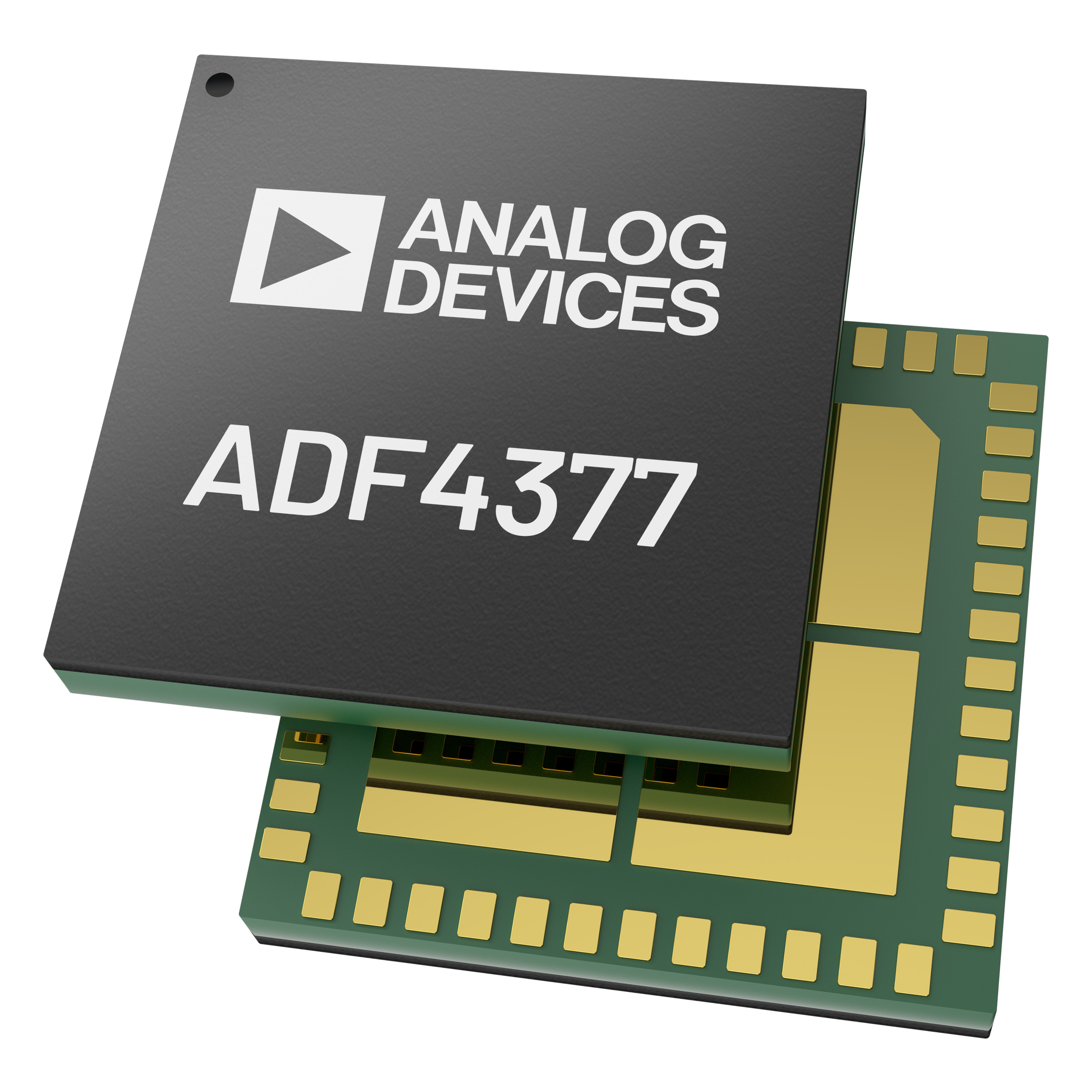

Analog Devices, Inc. (ADI)推出一款针对高性能超宽带数据转换器和同步应用的800MHz至12.8GHz频率合成器ADF4377。这款频率合成器通过提供超干净时钟源来驱动信号采样过程，从而实现出色的信噪比性能。基于ADF4377，新一代宽带接收器和发送器可以利用更高水平的动态范围，从而提高接收器灵敏度和发送器频谱纯度。ADF4377频率合成器的归一化带内相位噪声低至-239dBc/Hz，归一化1/f噪声低至-147dBc/Hz，宽带压控振荡器(VCO)本底噪声为-160dBc/Hz，由此实现了低于18fs rms的抖动水平，从而获得如此出色的性能。
下载数据手册、申请样片和订购评估板：http://www.analog.com/cn/Pr220622/ADF4377
通过在线技术支持社区EngineerZone™联系工程师和ADI产品专家：https://ez.analog.com/cn/
ADF4377频率合成器适用于需要多个数据转换器或混合信号前端(MxFE)数字化仪协同工作的应用，例如雷达、仪器仪表、宽带接收器等。ADF4377大大简化了对齐和校准程序，允许多组数据转换器以彼此精确对齐的时序进行信号采样，这对新一代超宽带多通道系统的运行至关重要。该性能通过如下特性实现：
自动参考输出同步。
不同过程（器件间3ps）、电压和温度(0.03ps/C)下的输出延迟参考具有超高匹配度。
亚皮秒、无抖动的输出延迟参考调整能力(+/- 0.1ps)。
这些特性使得多芯片时钟和SYSREF对齐精准且可预测。ADF4377频率合成器与一个负责分配成对参考和SYSREF信号的IC配合使用，即可支持JESD204B和JESD204C子类1解决方案。ADF4377集成了所有必要的电源旁路电容，节省了紧凑电路板上的占板面积。
ADF4377主要特性：
● 输出频率范围：800 MHz至12.8 GHz
● 抖动 = 18 fs rms（积分带宽：100 Hz至100 MHz）
● 宽带本底噪声：-160 dBc/Hz @ 12 GHz
● PLL规格：
■ -239 dBc/Hz：归一化带内相位本底噪声
■ -147 dBc/Hz：归一化带内1/f噪声
■ 鉴相器频率：最高500 MHz
● 输出延迟规格参考：
■ 器件间标准差：3 ps
■ 温度漂移： 0.03 ps/℃
■ 多芯片输出相位对齐
报价与供货
产品 | 样片 | 起始单价 （千片订量） | 封装 |
ADF4377 | 现已供货 | $109.00 | 7 mm x 7 mm 48引脚LGA |
