采用英特尔® vRAN 专用加速器 ACC100 eASIC 芯片，为5G Open RAN 和 5G 专网应用提供FEC 加速。
搭载凌华MECS 系列平台，预先验证以确保5G加速方案系统性能与稳定性。
经过多家电信大厂采用，通过严格的部署前测试，并应用于正式项目上，快速进入市场。
提供相较于FPGA更高性能与高性价比的FEC 加速卡方案。

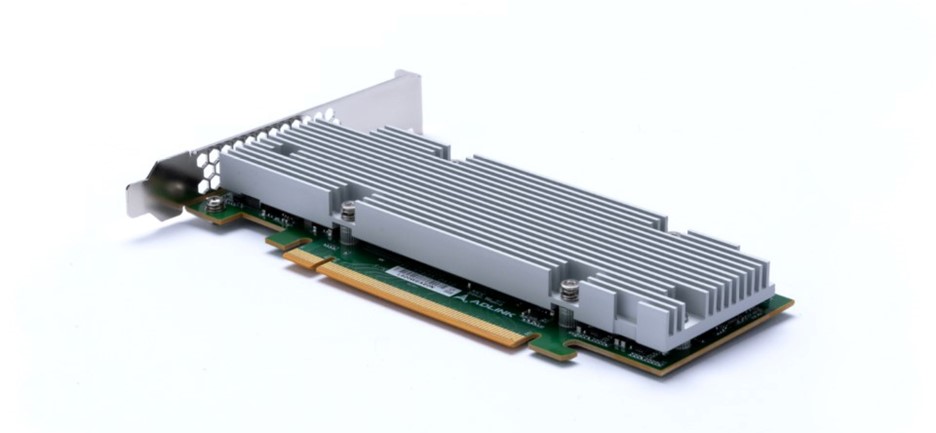

全球领先的边缘计算解决方案提供商—凌华科技推出5G 前向纠错（FEC）加速卡 PCIe-ACC100，基于英特尔®虚拟无线接取网络（vRAN）专用加速器ACC100 eASIC芯片所开发，适用于强调高吞吐量与低延迟的5G网络应用，支持包括涡轮编码 （Turbo coding） 和低密度奇偶检查 （Low-density parity-check , LDPC）等功能。PCIe-ACC100设计上无需 PCIe 卡辅助电源，并支持-5°C 至 +55°C工作温度，符合网络设备建置系统 （NEBS）规范。
在5G应用中，计算量最大的工作负荷是RAN网络架构物理层（L1）的FEC处理。它的主要功能是纠正通信信号传输过程中由噪声或干扰引起的信息错误，帮助提高网络效能，降低网络成本。同时，FEC也是一个通用功能，可以在不同的软件vRAN供应商中运用。此外，FEC加速处理不会包含电池状态信息，可以轻松实现虚拟化，能提供资源共享与简化基地台迁移的优势。

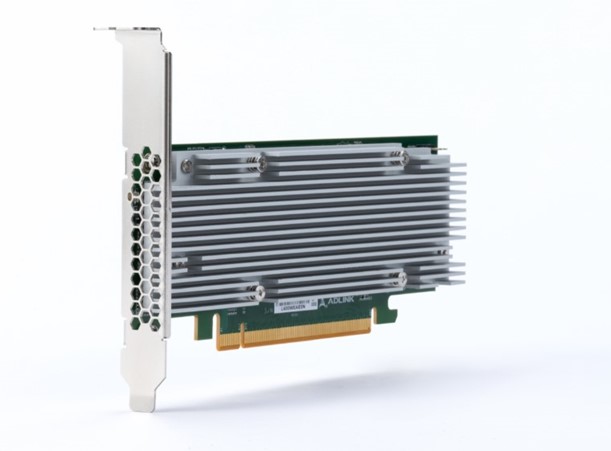

PCIe-ACC100是凌华科技基于英特尔® vRAN 专用加速器 ACC100 eASIC 芯片所开发的PCIe接口加速卡。支持4G和5G的编解码加速、校验和速率匹配，板载4G ECC内存，支持HARQ混合自动重传请求技术。HHHL（Half-Height Half-Length）的PCIe尺寸，能满足多数应用场景需求。
凌华科技网络和通讯事业中心总监叶建良表示：”相比传统FPGA的加速方案，采用ACC100的PCIe-ACC100，在满足4G与5G编码、译码高吞吐量得条件下，功耗和成本上大幅降低，并降低客户和最终使用者的CAPEX和 OPEX。支持英特尔FlexRAN，完全兼容英特尔 FPGA的FlexRAN接口，开发和软件迁移便捷，并兼容凌华全系列MECS平台与市场上x86架构的服务器。”
凌华科技致力于提供5G DU及5G MEP (5G MEC Platform)平台，并积极参与5G生态系统，加入ODCC协会参与规格讨论做出贡献，并利用OTII的小区资源和参考设计来开发下一代网络解决方案，为5G的边缘部署提供快速实现收入的基础设施普及，和企业数字转型的关键角色；凌华科技也致力于加速开放性架构之创新与实践，目前已与产业伙伴和客户共同发展解决方案，在制造业、矿业、车连网基础设施等领域展开一连串试验计划，且将持续与伙伴合作，提供5G开放式无线网络(5G Open RAN)与专网解决方案。
了解更多凌华科技 PCIe-ACC100与MECS 系列产品。
