现高性能、高性价比的电源适配器设计,从电源IC入手!

在上一篇文章中,我们介绍了思睿达TT9932 一体板方案。

接下来,我们给大家介绍“基于思睿达主推的CR5243_5V1.2A 无Y电容 电源适配器设计参考”,希望对工程师们有所帮助!

01、电路参考设计

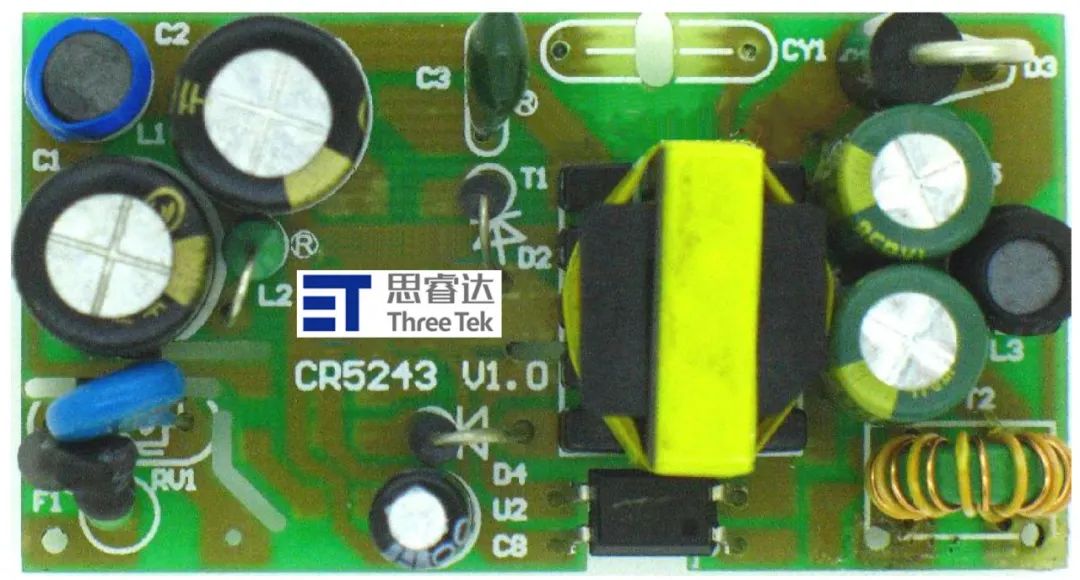

1.1、参考原理图及PCB:


“实现高性能、高性价比的电源适配器设计,从电源IC入手!”


“实现高性能、高性价比的电源适配器设计,从电源IC入手!”


“实现高性能、高性价比的电源适配器设计,从电源IC入手!”

关于CR5243

CR5243是一款高性能的电流控制型PWM开关,全电压范围内待机功耗小于75mW,满足能效六标准。为了减少待机功耗和提升效率,CR5243集成了多种工作模式。随着负载的变化,CR5243可以工作在三种不同的模式,并且每种模式都做了优化。当负载很重时,系统工作在传统的PWM(脉冲宽度调制)模式。当负载变轻时,系统进入PFM(脉冲频率调制)模式。在PFM模式下,随着负载的逐渐变轻,开关频率也逐渐的减小。CR5243中独有的频率变换模块可以使开关频率平滑降低而不产生噪声。由于频率的降低,开关损耗也被有效的减小了。当负载继续降低而低于某一设定值时,系统进入PSM(跳频调制)模式。在PSM模式下,一些开关周期被跳过,这些周期内开关管完全关断,因此这种模式可进一步降低待机功耗。在上述的三种工作模式下,都集成了频率抖动功能,来提升系统的EMI特性。

芯片还集成了最大输出功率动态补偿模块,从而保证系统在全电压交流输入范围(90V~264V)内最大输出功率点恒定。

CR5243集成了多种功能和保护特性,包括欠压锁定(UVLO),VDD过压保护(OVP),软启动,过温保护(OTP),逐周期电流限制(OCP),过载保护(OLP),SENSE引脚悬空保护,GATE端箝位,前沿消隐等。

主要特点

● 全电压范围待机低于75mW

● 满足能效六级标准

● PSM模式降低待机功耗

● 内置软启动

● 良好的EMI特性

● 零噪声工作

● 典型65kHz开关频率

● 电流模式控制

● 内置斜坡补偿

● 内置前沿消隐

● 启动电流和工作电流低

● VDD端过压保护

● 过载保护

● 逐周期过流保护

● 过温保护

● 输出整流二极管短路保护

● 磁芯饱和保护

● DIP-8L、SOP-8L绿色封装

基本应用

● 电源适配器

● 开放式电源

● 数码相机和摄像机电源

● 电脑和服务器辅助电源

● 机顶盒电源

● 掌上电脑电源

引脚分布


“实现高性能、高性价比的电源适配器设计,从电源IC入手!”

引脚描述


“实现高性能、高性价比的电源适配器设计,从电源IC入手!”

典型应用


“实现高性能、高性价比的电源适配器设计,从电源IC入手!”

1.2、推荐参数:


“实现高性能、高性价比的电源适配器设计,从电源IC入手!”

1.3、变压器参考设计:


“实现高性能、高性价比的电源适配器设计,从电源IC入手!”

02、性能测试

注:以下测试中,被测试电源均处于开放式;环境温度:25℃。

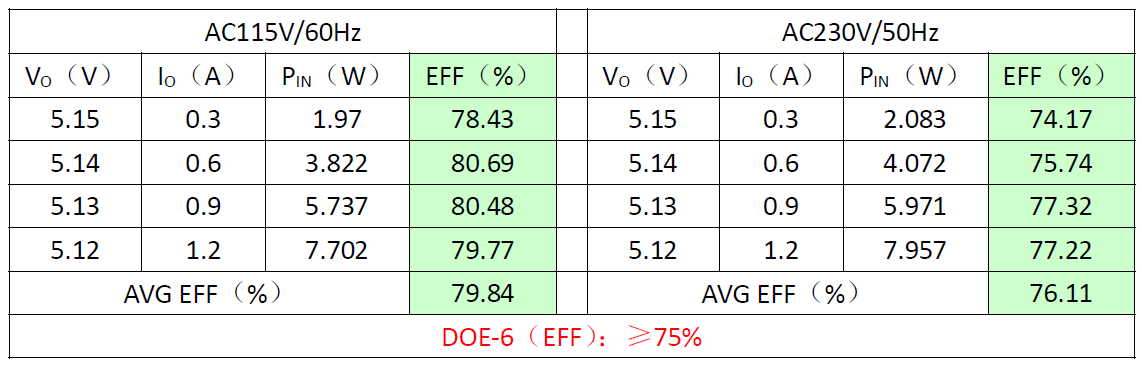

2.1、样机效率测试@PCB END:


“实现高性能、高性价比的电源适配器设计,从电源IC入手!”

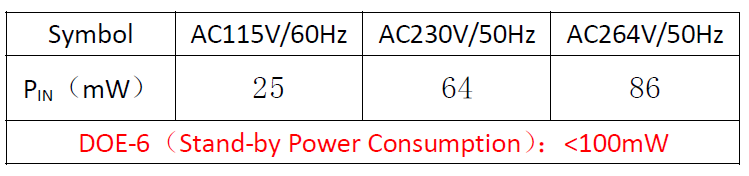

2.2、待机功耗测试:


“实现高性能、高性价比的电源适配器设计,从电源IC入手!”

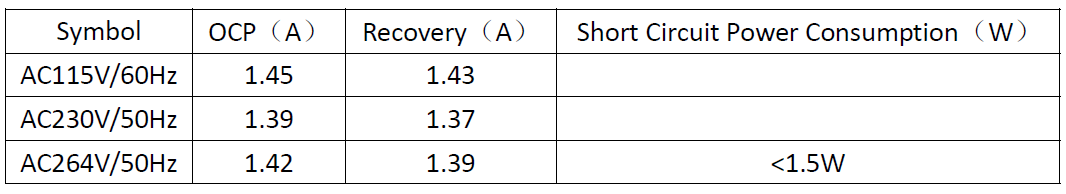

2.3、过载及短路测试:


“实现高性能、高性价比的电源适配器设计,从电源IC入手!”

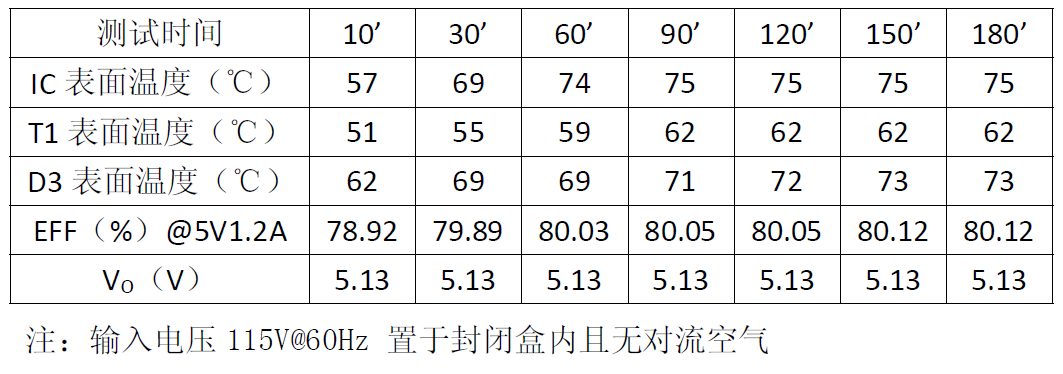

2.4、老化测试:


“实现高性能、高性价比的电源适配器设计,从电源IC入手!”

2.5、EMI 摸底测试@5V1.2A:


“CE_L@AC230V/50Hz ”
CE_L@AC230V/50Hz


“CE_N@AC230V/50Hz”
CE_N@AC230V/50Hz


“RE_@AC230V/50Hz”
RE_@AC230V/50Hz
