采用创新的可配置上拉电阻和引脚兼容封装
基础半导体器件领域的高产能生产专家Nexperia今日宣布推出全新16通道I2C通用输入输出(GPIO)扩展器产品组合，旨在提高电子系统的灵活性和重复利用能力。其中一款GPIO扩展器NCA9595采用可通过寄存器配置的内部上拉电阻，可根据实际需要自定义以优化功耗。当需要扩展I/O数量时，利用该产品组合可实现简洁的设计，同时尽可能减少互连。这有助于设计工程师增添新功能，而且不会增加PCB设计复杂性和物料成本。
随着服务器、汽车、工业、医疗和物联网(IoT)的发展，需要通过微控制器进行监测的传感器信号数量持续增加，因此用作系统状态指示器的发光二极管(LED)数量也相应增加。在微控制器设计中，GPIO端口数量有限，许多端口供系统内部使用，仅留下少量I/O用于连接传感器或LED。针对这个问题，采用I2C GPIO便可额外提供128个I/O通道。

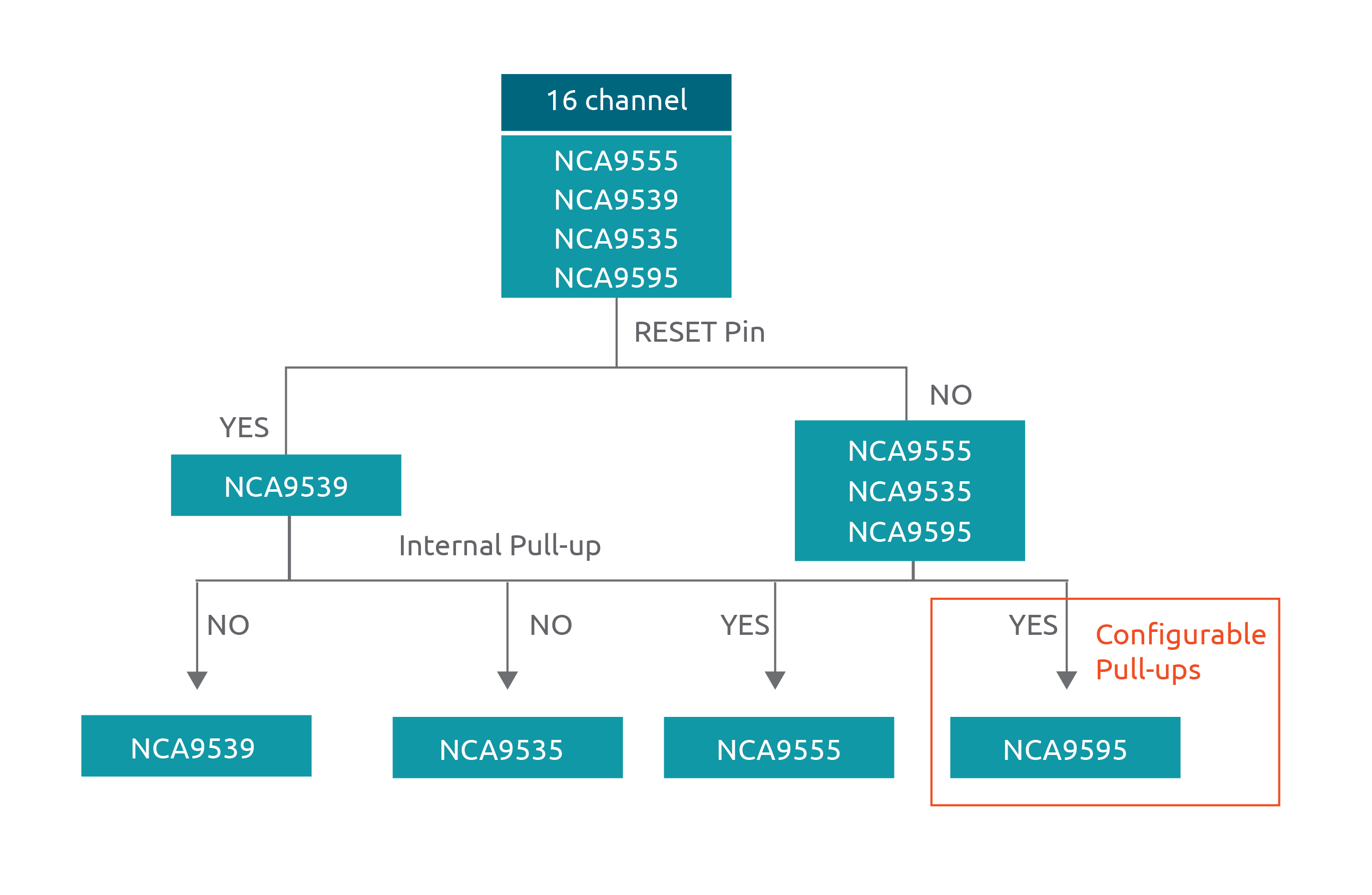

Nexperia I2C 16bits GPIO产品组合还包括NCA9535、NCA9539、NCA9555和NCA9595器件。这些器件采用引脚兼容的行业标准封装（TSSOP24和HWQFN24），能够灵活扩展电子系统中的并行I/O数量，经济且高效。该系列器件型号及其特性如下所述：
NCA9595与竞品GPIO扩展器有所不同，它内置一个可通过寄存器配置的内部上拉电阻，因此无需使用外部上拉电阻（节省电路板空间和成本），并能够根据客户要求实现功耗优化。
值得注意的是，与同类竞品器件相比，产品组合中的所有器件均具备额外的应用特点和优势——待机电流为2.5 uA（比竞品低28%），输出电容为4.5 pF（比竞品低45%），传播延迟为280 ns（比竞品快6%），功耗更低，GPIO至I2C（包括反方向）响应速度更快。所有器件的工作电压范围为1.65 V至5.5 V，工作温度范围为-40°C至+85°C以及-40°C至+125°C。
进一步了解Nexperia的GPIO扩展器产品组合。
