作者：深圳市永阜康科技有限公司 梁雄
引言
多节锂电在电子产品中应用非常普及，如户外蓝牙音箱、电动工具、筋膜枪、充气泵等。这类电子产品传统上一般标配一个专用的充电适配器，不同类型电子产品的充电器无法通用。随着这几年USB-C接口的普及，PD快充在消费者手上已随处可见。如何省掉传统的适配器，实现Type-c给1-4节锂电池快速充电呢？
深圳市永阜康科技有限公司现在大力推广一颗1-4节锂电池升降压型3A充电IC-IU5180C，可以在保证安全的前提下以最大3A电流对设备进行充电，而且3.6V-22V宽范围的输入电压，能够通过调节反馈电阻的分压比例，得到不同的恒压充电电压值，以便为1-4节锂电池、1-5节磷酸铁锂电池充电。搭配合适的取电协议芯片(USB PD Sink Controller)，可以实现Type-c给多节电池PD快充。
工作原理说明

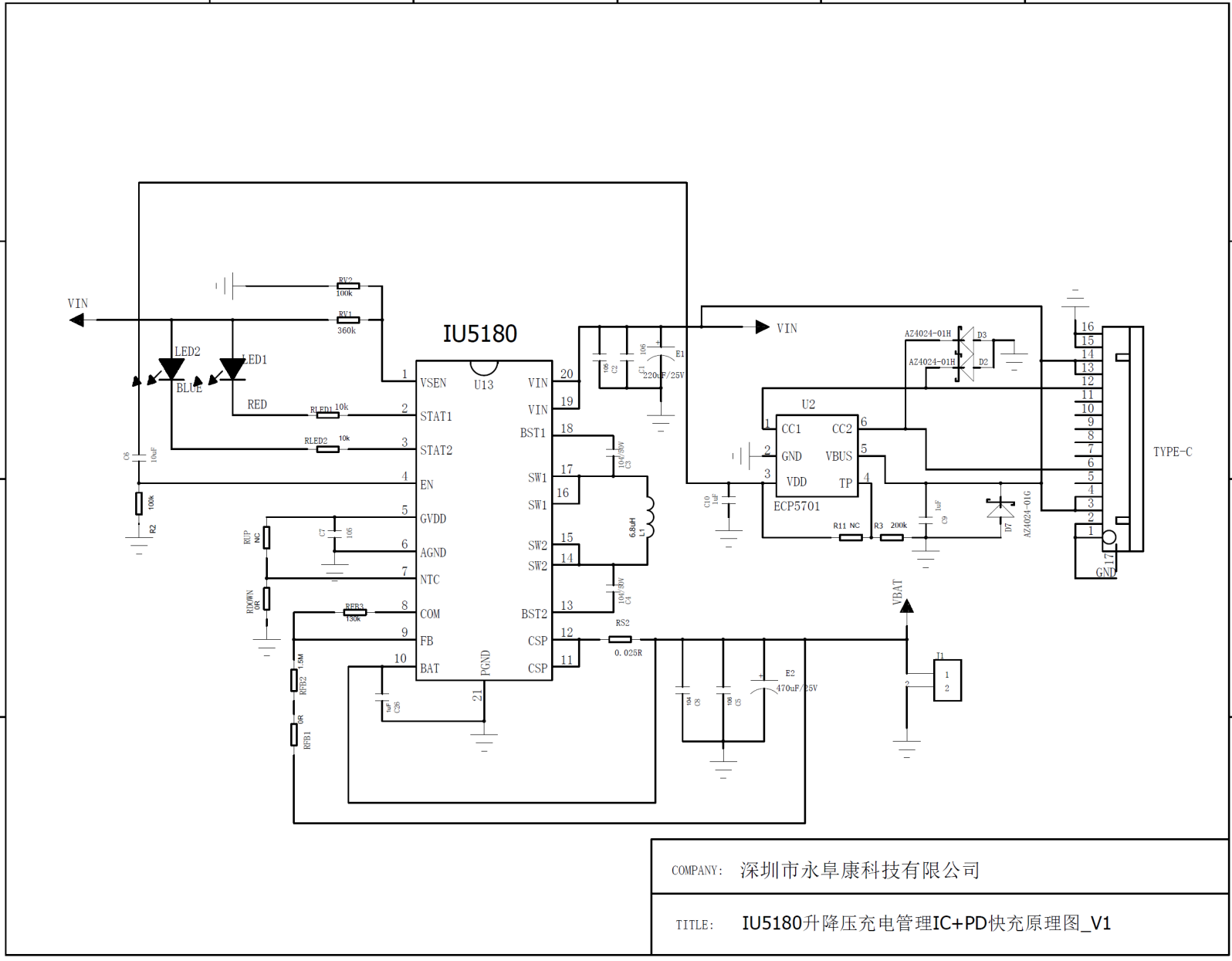

取电协议芯片与 PD 充电头( PD Source) 进行协商，通过控制信号输出协商电压（最高协商电压20V），然后充电管理IU5180C给 1-4 节锂电池或1-5节磷酸铁锂电池充电。无需要外加MOS可支持35W的充电功率，减小设计尺寸及总体成本。 该参考设计为用户提供超小型化、高可靠性的集成USB PD和 1-4节锂电池充电方案。应用原理图如下：
IU5180应用信息

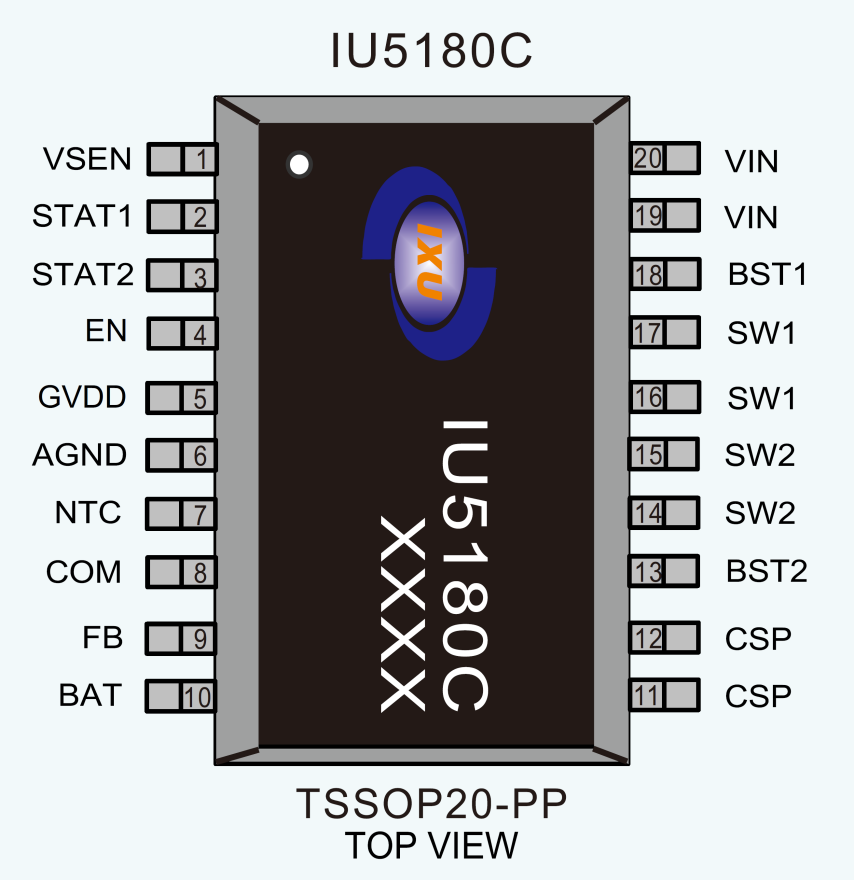

1.IU5180脚位图

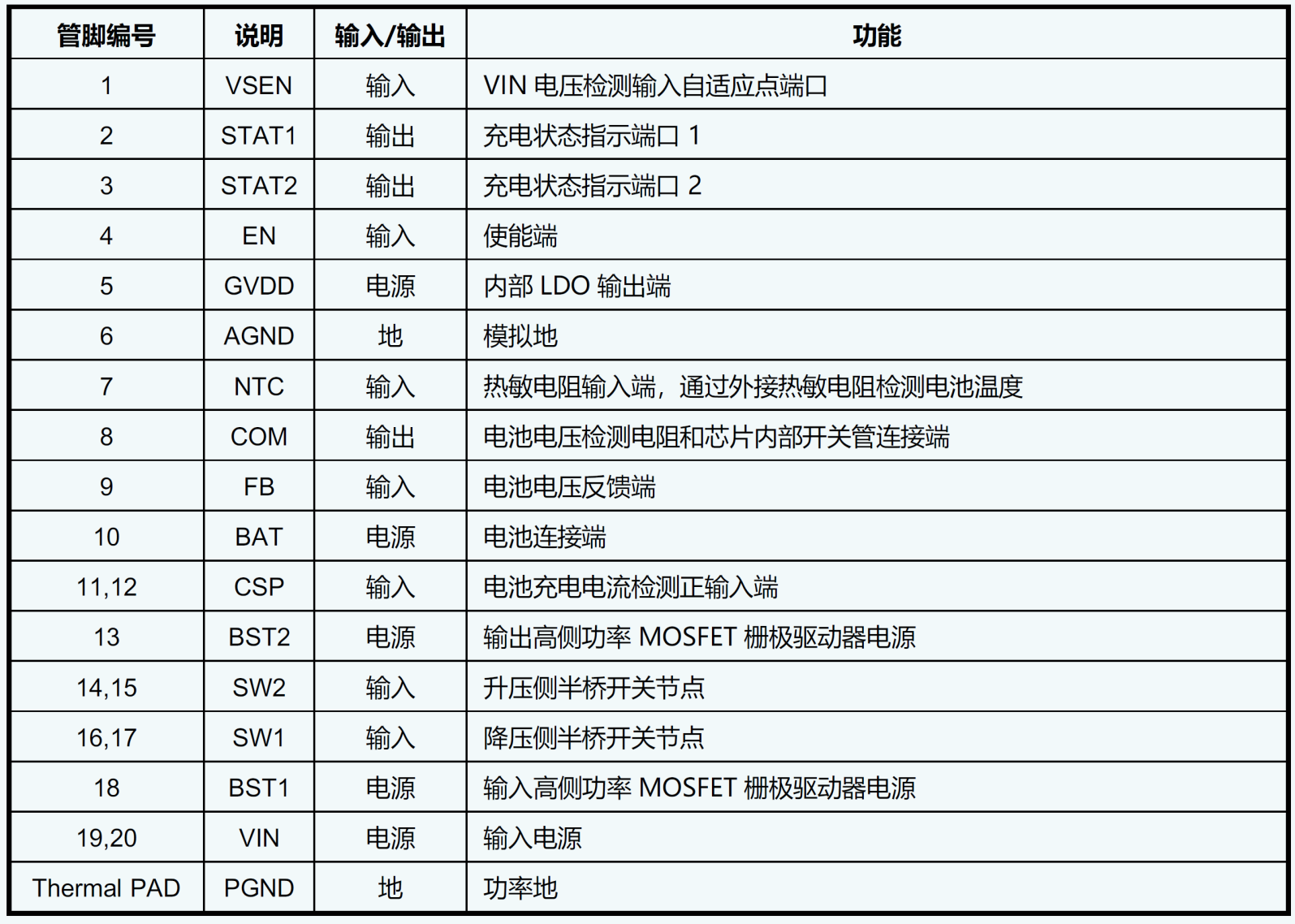

2.IU5180管脚说明

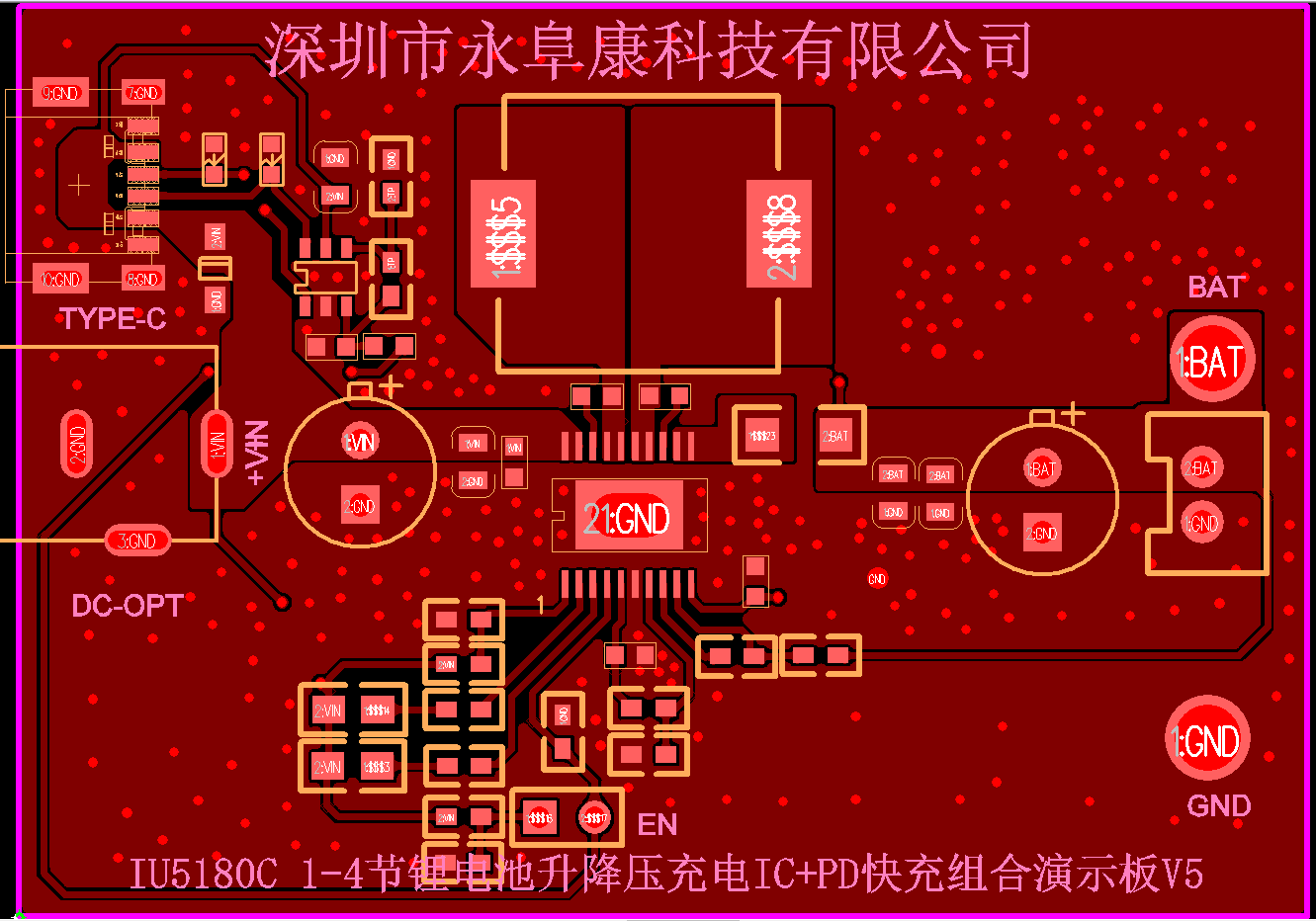

3.IU5180 +PD快充DEMO板PCB顶层设计图

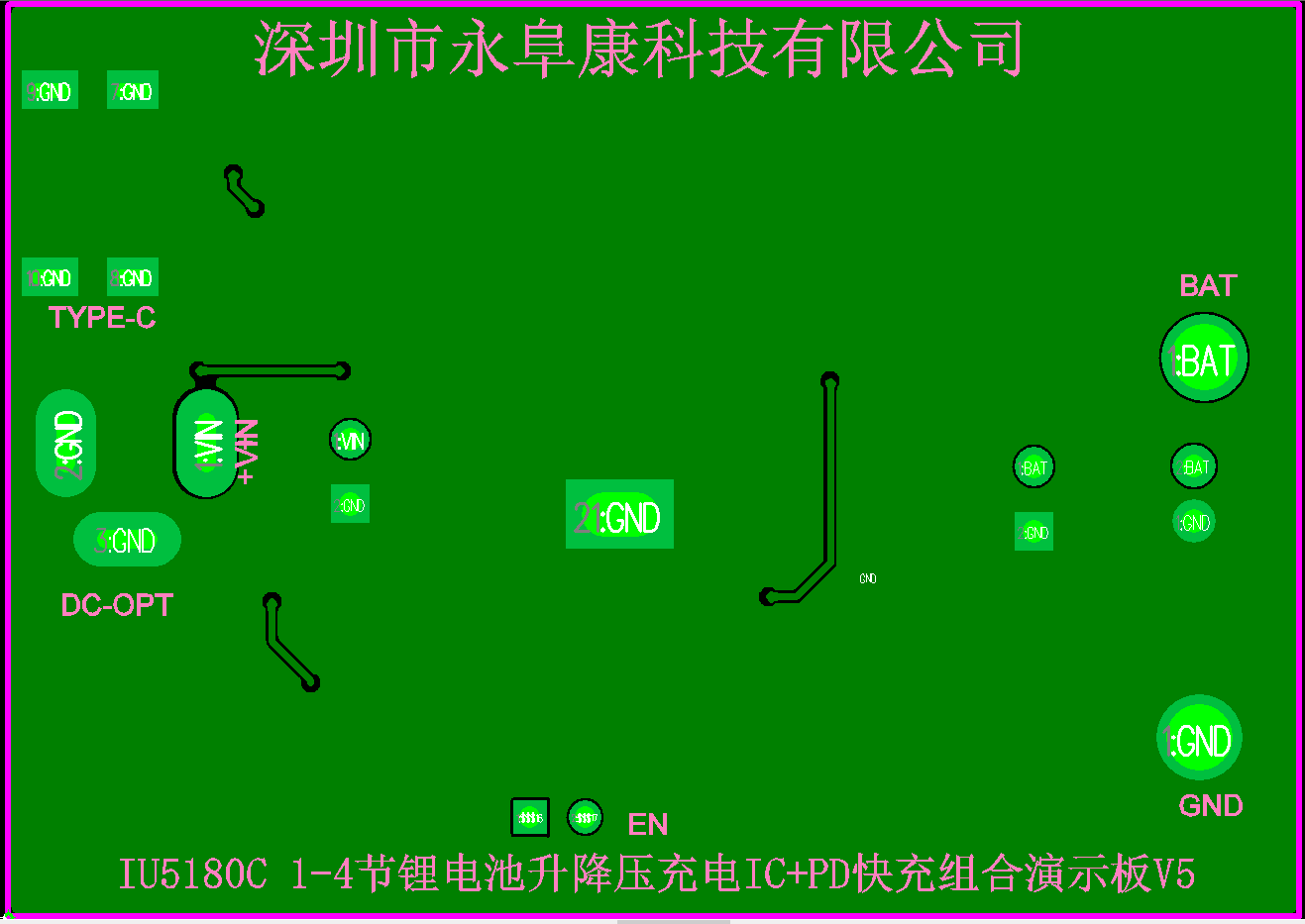

4.IU5180 +PD快充DEMO板PCB底层设计图

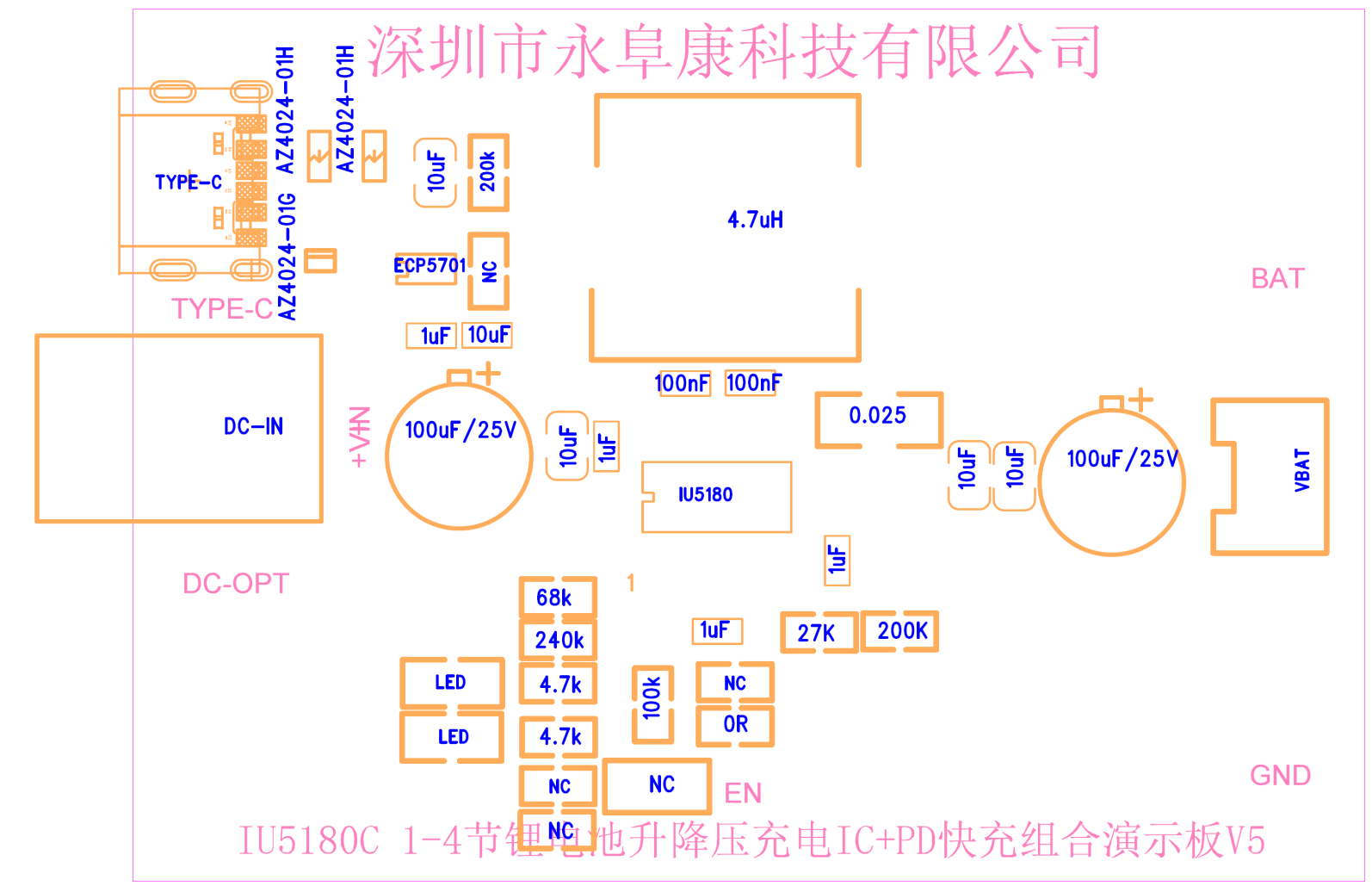

5.IU5180 +PD快充DEMO板贴片图
6.IU5180 +PD快充DEMO板物料清单

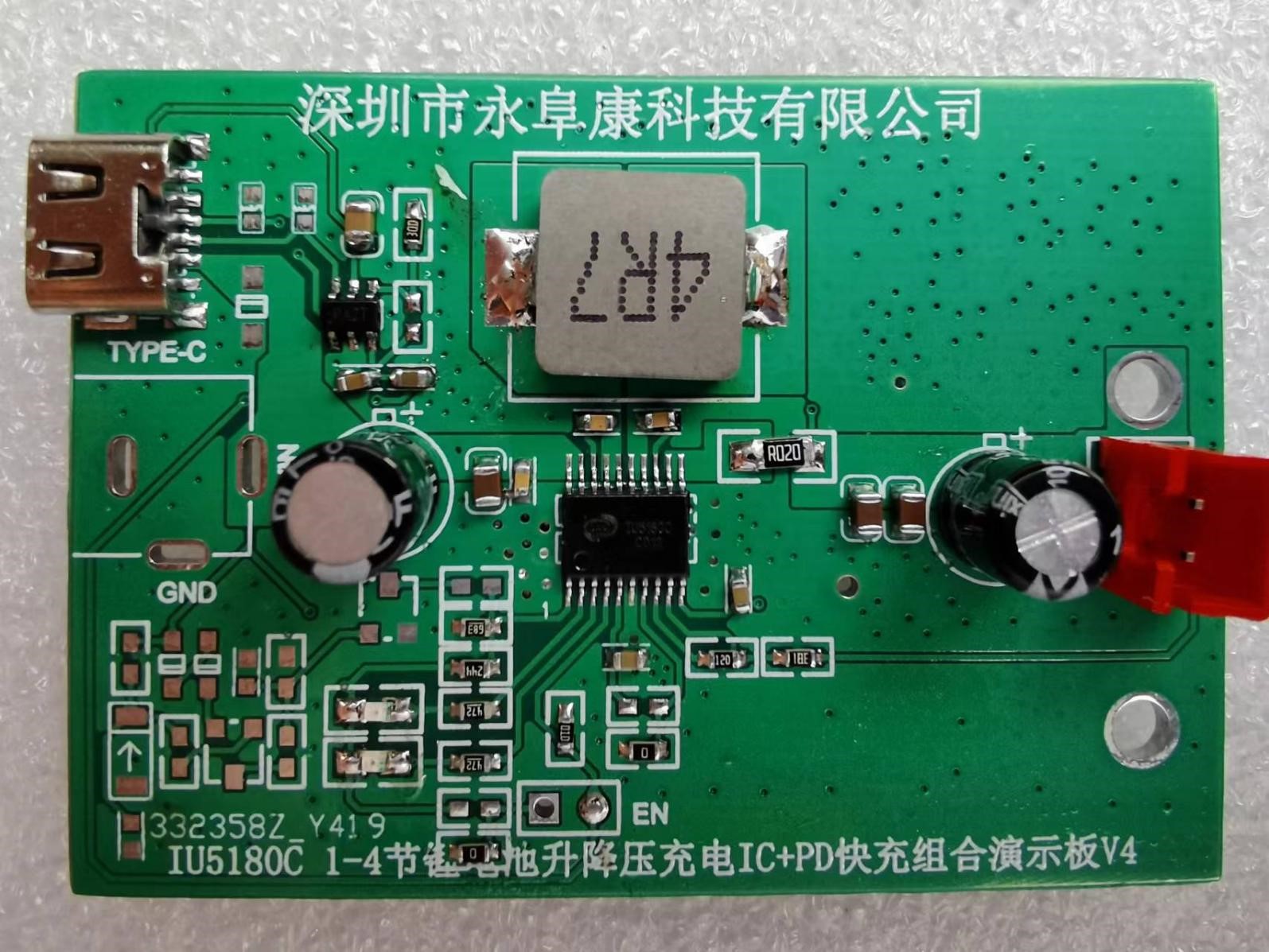

7.IU5180 +PD快充DEMO板实物图
