IU5207/IU5208 Type-C输入升压型2/3节锂电池快充IC解决方案

引言

便携式移动电子设备存在着大量的两串或三串锂电池供电应用情况,传统的降压型充电管理需要输入电压高于电池电压,需要专用的适配器充电造成资源浪费,随着Type-C接口的普及,现在常见的便携式电子设备如吸尘器、电动工具、音箱等,未来将不再需要使用专用的适配器充电。 Type-C口充电即可适配日常便携式电子设备,这不仅会给我们的工作和生活带来巨大便利,也将大大减少电子垃圾,意义非凡。

针对2/3节锂电池供电的电子设备,最好的方式是采用通用Type-C接口充电,这样就可以通用Type-C的充电器,便携式移动电子设备出厂时搭配一根充电线就完美的解决上述应用的困扰,节省终端产品整机成本,避免材料的浪费。深圳市永阜康科技有限公司推出针对2/3节锂电池充电应用,大力推广Type-C输入升压型2/3节锂电池快充IC系列-IU5207/IU5208,芯片极具性价比,应用简单。

概述

IU5207E/IU5208E是支持20W快充的2/3节串联锂电池升压充电芯片系列。集成功率MOS,采用异步开关架构,使其在应用时仅需极少的外围器件,可有效减少整体方案尺寸,降低BOM成本。IU5207E/IU5208E的输入电源电压3.6V-8V,升压开关充电转换器的工作频率为500KHz;IU5207E(2节锂电池8.4V充电芯片)最大2A充电电流;IU5208E(3节锂电池12.6V充电芯片)最大1.3A充电电流,充电电流外部电阻可调

IU5207E/IU520E内置四个环路来控制充电过程,分别为恒流(CC)环路、恒压(CV)环路、芯片温度调节环路、可智能调节充电电流,防止拉垮适配器输出,并匹配所有适配器的输入自适应环路。

IU5207E/IU5208E集成30V OVP功能,输入端口能够稳定可靠承受30V以内的耐压冲击,非常适用于TYPE-C接口的应用。同时芯片BAT输出端口耐压30V,极大提高了系统的可靠性。500KHz开关频率。

IU5207E/IU5208E提供了纤小的EQA-16封装类型供客户选择,其额定的工作温度范围为-40℃至85℃。

输入快充申请

IU5207E/IU5208E支持QC3.0快充协议,可以根据当前电池电压,通过DP/DM来向输入端申请快充电压;

2节锂电池8.4V充电芯片IU5207E申请快充说明:

当电池电压VBAT<6.2V 时,不申请快充,只是以5V输入充电;

当电池电压6.2V<=VBAT<6.7V,会尝试申请5.4V 输入快充;

当电池电压6.7V<=VBAT<7.8V,会尝试申请6V输入快充;

当电池电压 VBAT>=7.8V 后,会尝试申请 7V 输入快充;

如果不能成功申请快充输入,会一直以5V输入来充电;

3节锂电池12.6V充电芯片IU5208申请快充说明

当电池电压 VBAT<8.4V 时,不申请快充,只是以 5V 输入充电;

当电池电压 8.4V<=VBAT<10.5V 时,会尝试申请 7V 输入快充;

当电池电压 VBAT>=10.5V 后,会尝试申请 9V 输入快充;

如果不能成功申请快充输入,会一直以 5V 输入来充电;

IU5207/IU5208应用信息

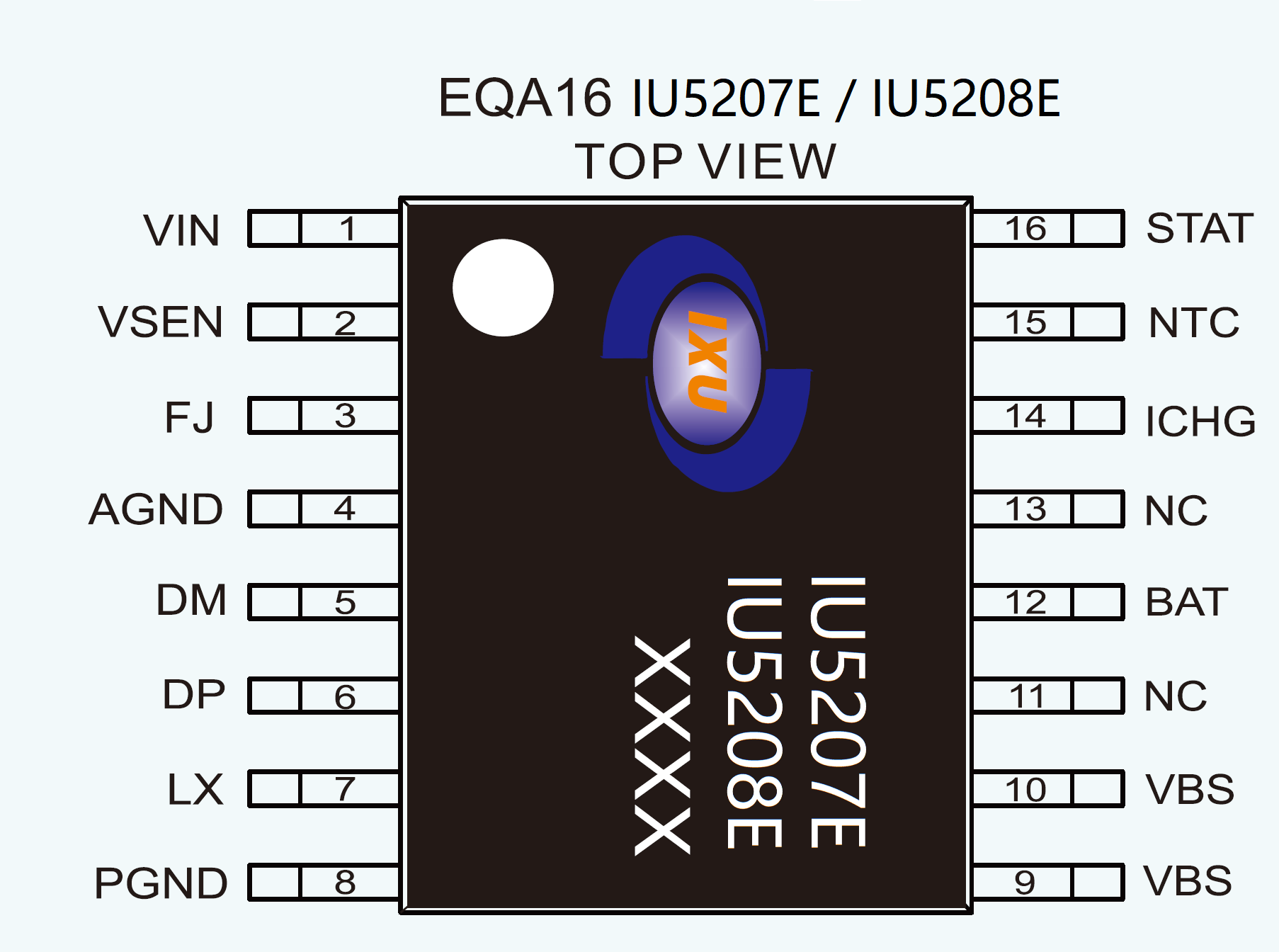

1、IU5207/IU5208脚位图

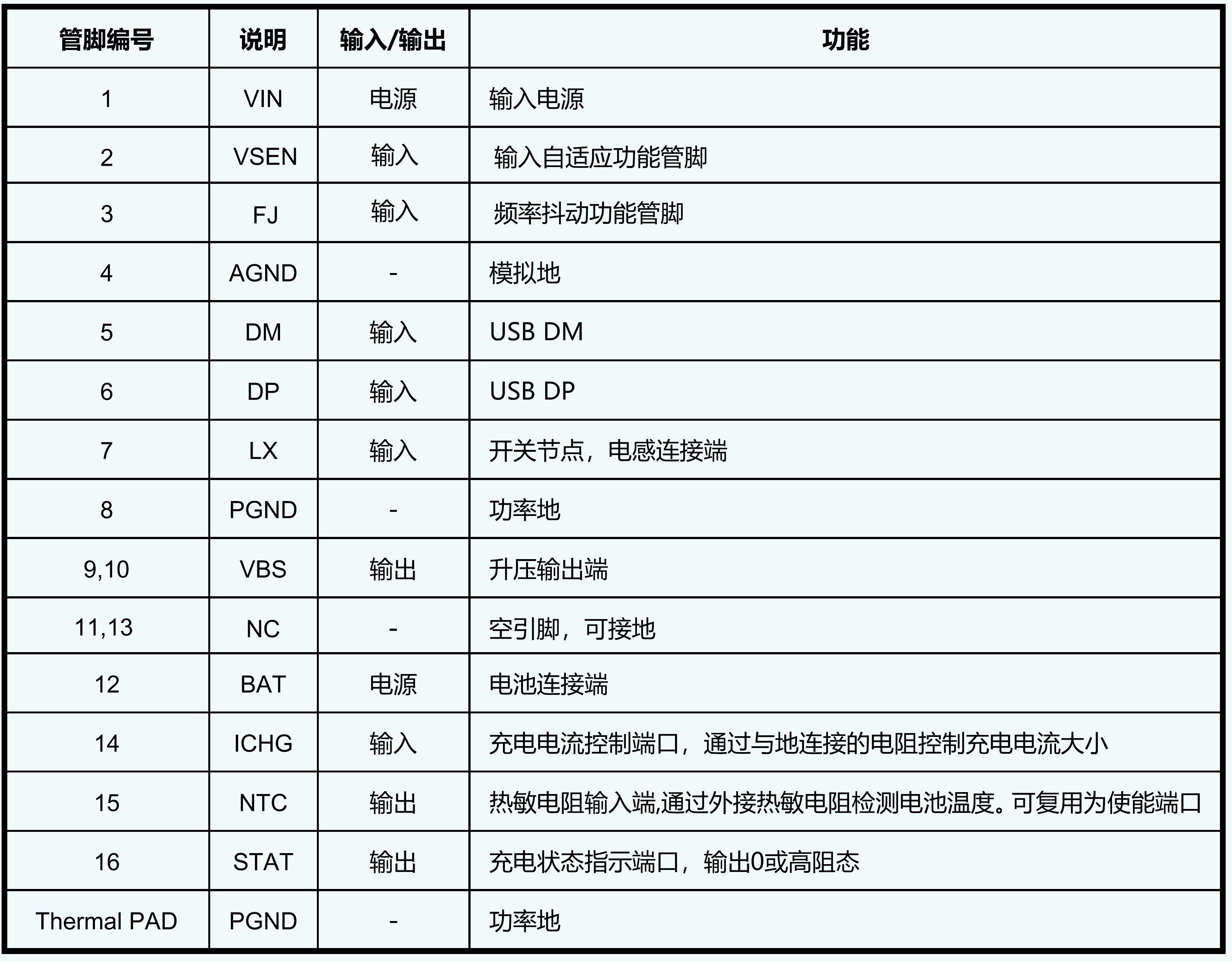

2、IU5207/IU5208管脚说明

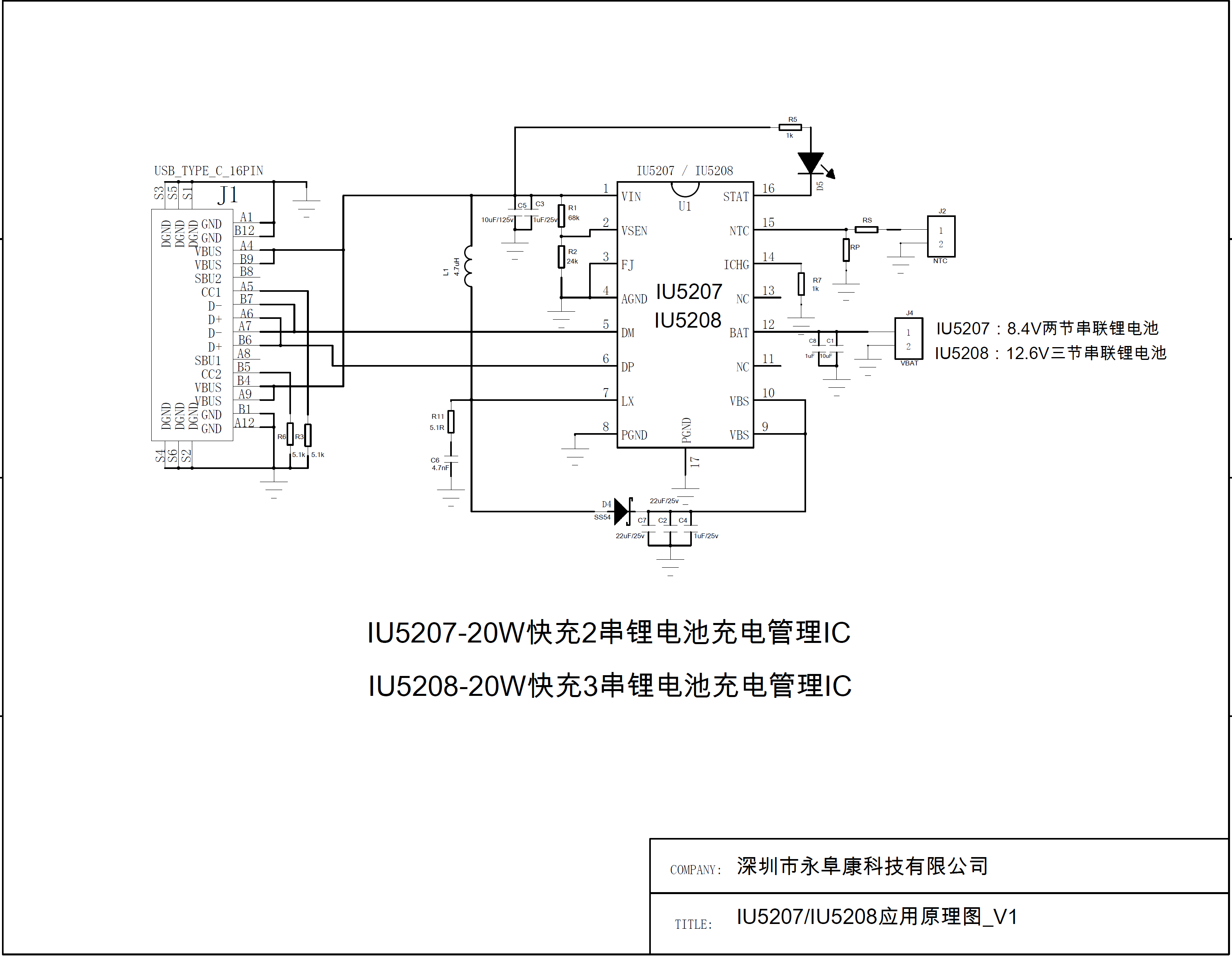

3、IU5207/IU5208 DEMO原理图

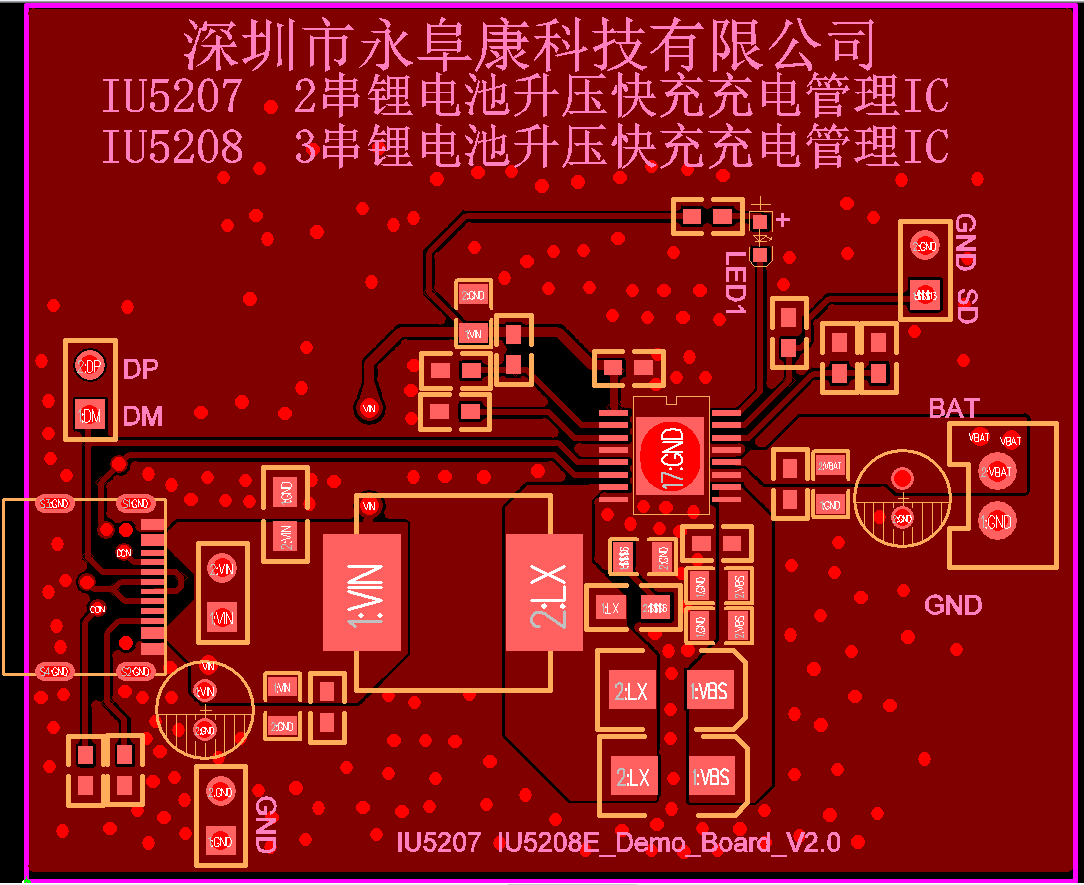

4IU5207/IU5208 DEMOPCB顶层设计图


5IU5207/IU5208 DEMOPCB底层设计图

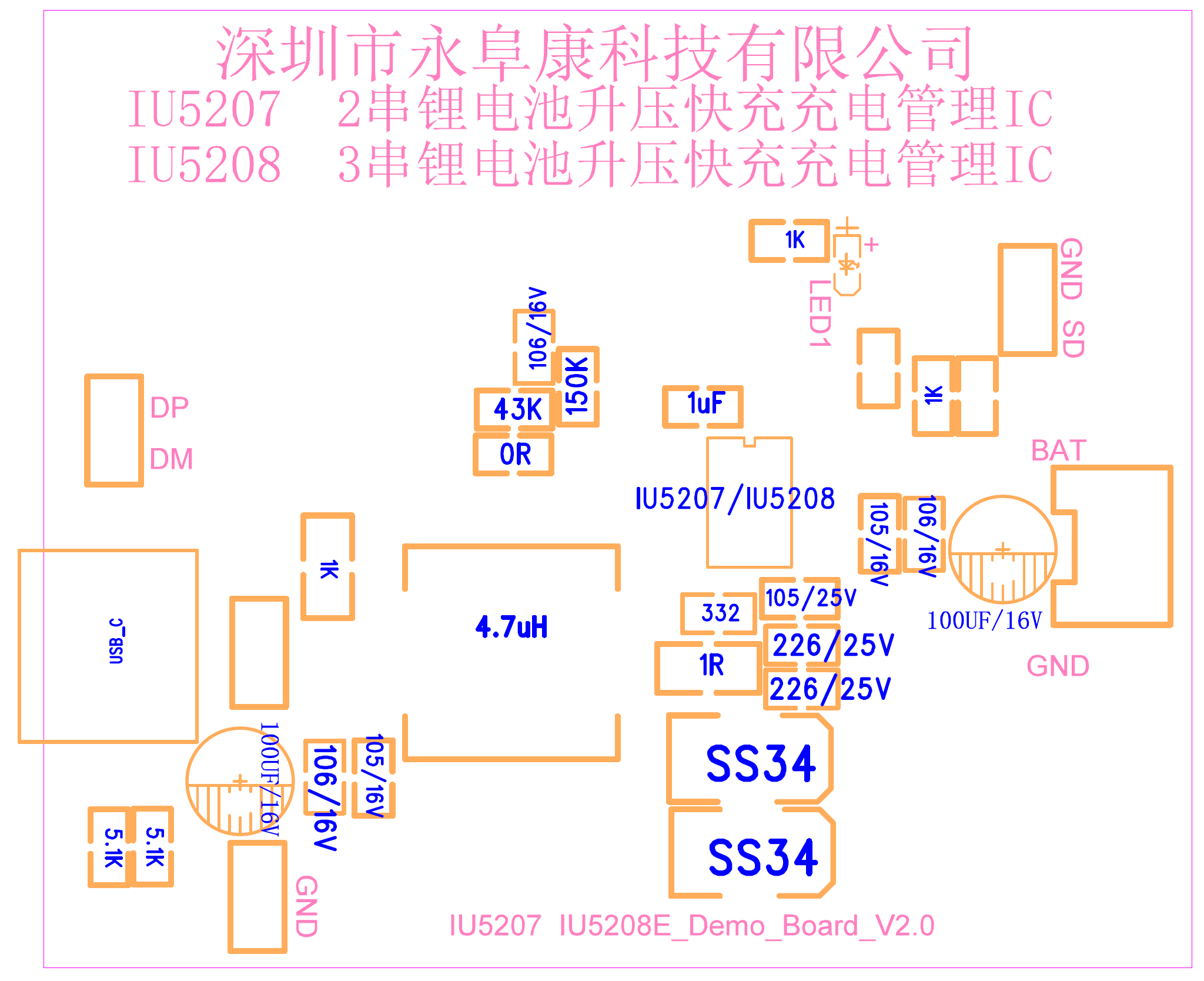

6IU5207/IU5208 DEMO板贴片图


7、IU5207/IU5208 DEMO板物料清单

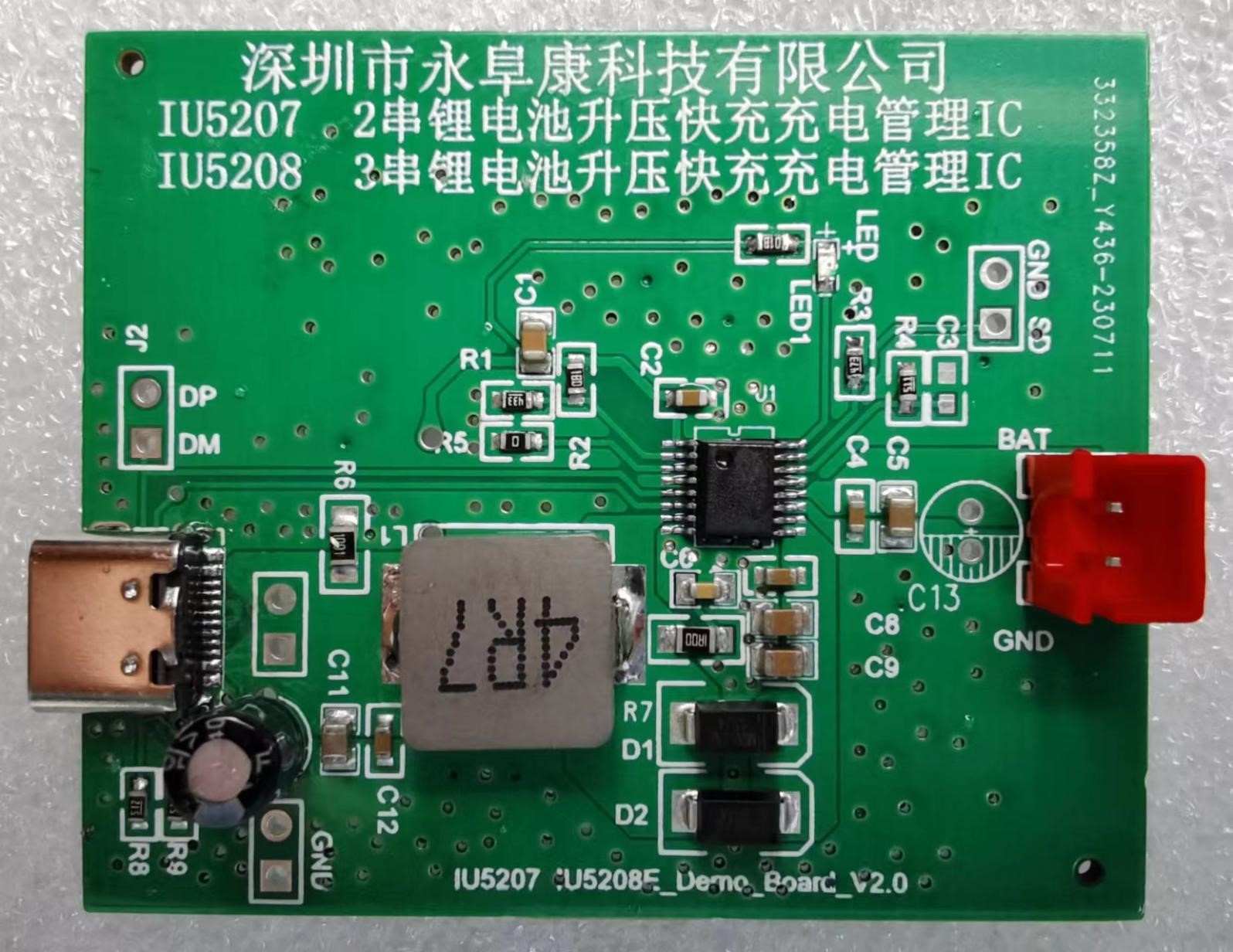

8、IU5207/IU5208 DEMO实物图
