M12266 Type-C输入3-6节锂电池同口充放电管理移动电源双向快充IC解决方案

引言

Type-C充电接口因其快速充电和高度的通用性,成为了电子设备未来最主流的充电接口。它的兼容性强、数据传输速度快、充电速度快、可逆插拔等特点,使其在未来的发展中具有很大的潜力。常见的便携式电子设备如吸尘器、电动工具、音箱等,未来将不再需要使用专用的适配器充电,一套Type-C口快充即可适配日常充电设备,这不仅会给我们的工作和生活带来巨大便利,也将大大减少电子垃圾,意义非凡。

由于常见的便携式电子设备都采用锂电池供电,而不同设备的电采用的锂电池串数不同。多节锂电池充放电管理一直是一个棘手的问题。Type-C要统一充电接口,为不同锂电池串数的电子设备进行充电,对充电芯片的要求是内置快充协议的同时,还需要实现对不同设备锂电池组的充放电管理。为此,深圳市永阜康科技有限公司现在大力推广一颗内置PD3.0/QC3.0等主流快充协议、3-6多节锂电池移动电源双向100W快充IC-M12266,配合极简的外围电路,即可实现常见便携电子设备的Type-C快充需求。

除了M12266这款芯片,深圳市永阜康科技有限公司代理的移动电源快充芯片涵盖1-8节电池(锂电池、磷酸铁锂电池,铅酸电池等),满足22.5W-140W的充电需求。具体产品选型列表如下:

型号

支持接口

电池节数

输出输出功率

快充协议

封装

M12218

C(双向)CAA

1

22.5W

PD3.0、QC3.0等

QFN-40

M12229

C(双向)+A

2

35W

PD3.0、QC3.0等

QFN-40

M12266

C(双向)+A

3-6

100W

PD3.0、QC3.0等

QFN-48

M12269

C(双向)A

3-8

140W

PD3.1、QC3.0等

QFN-48

M12266概述
M12266
是一款面向多串电芯大功率移动电源应用的专用SOC,集成了同步升降压电压变换器、电池充放电管理模块、显示模块、电量计算模块,提供最大100W输入/输出功率,支持PD3.0、QC3.0、AFC、FCP、 SCP、BC1.2 DCP 等主流快充协议。芯片采用QFN-48封装,配合极简的外围电路,即可组成100W多口移动电源。

M12266应用信息

1、M12266脚位图


2、M12266管脚说明


3、M12266 DEMO原理图

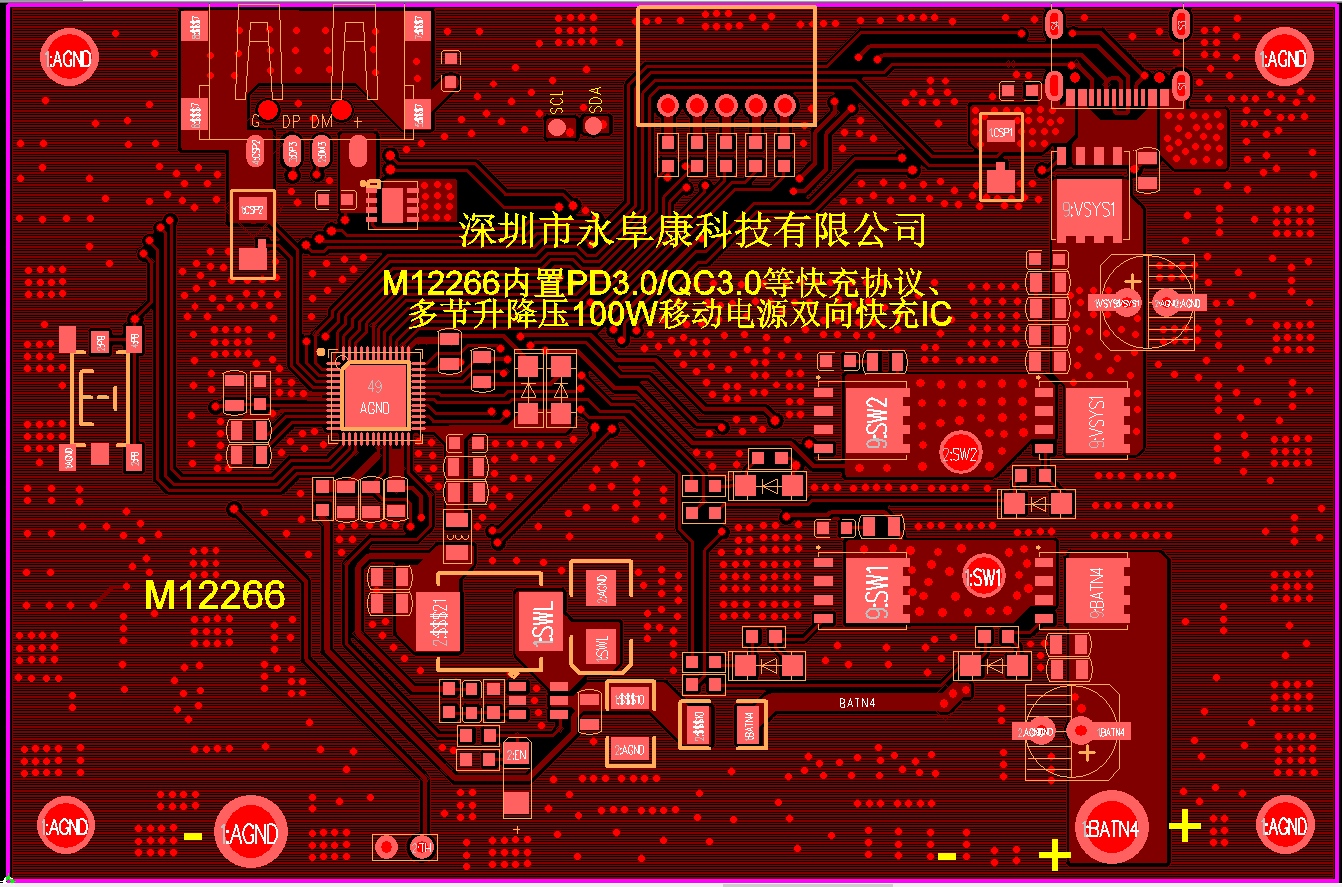

4M12266 DEMOPCB顶层设计图

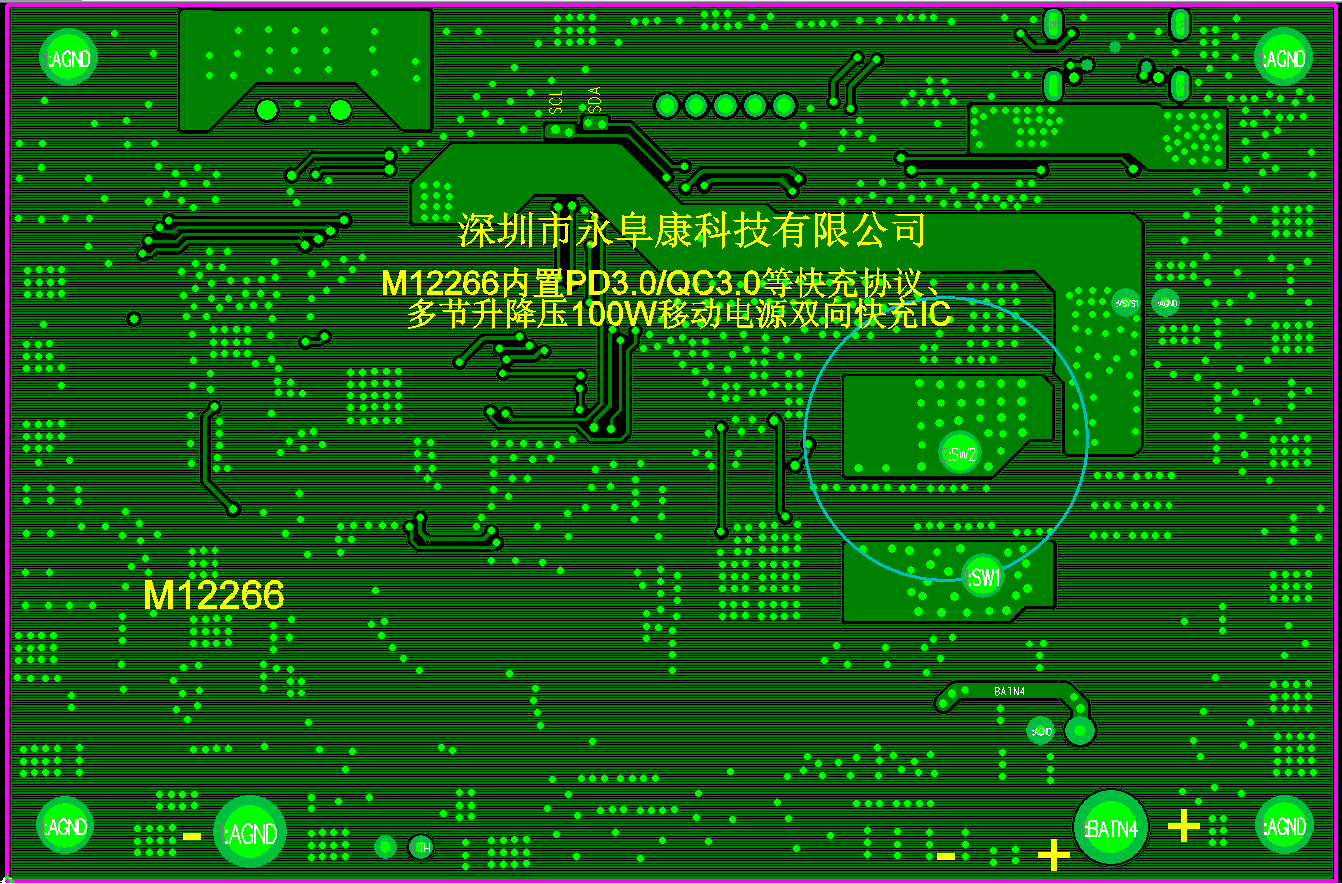

5M12266 DEMOPCB底层设计图

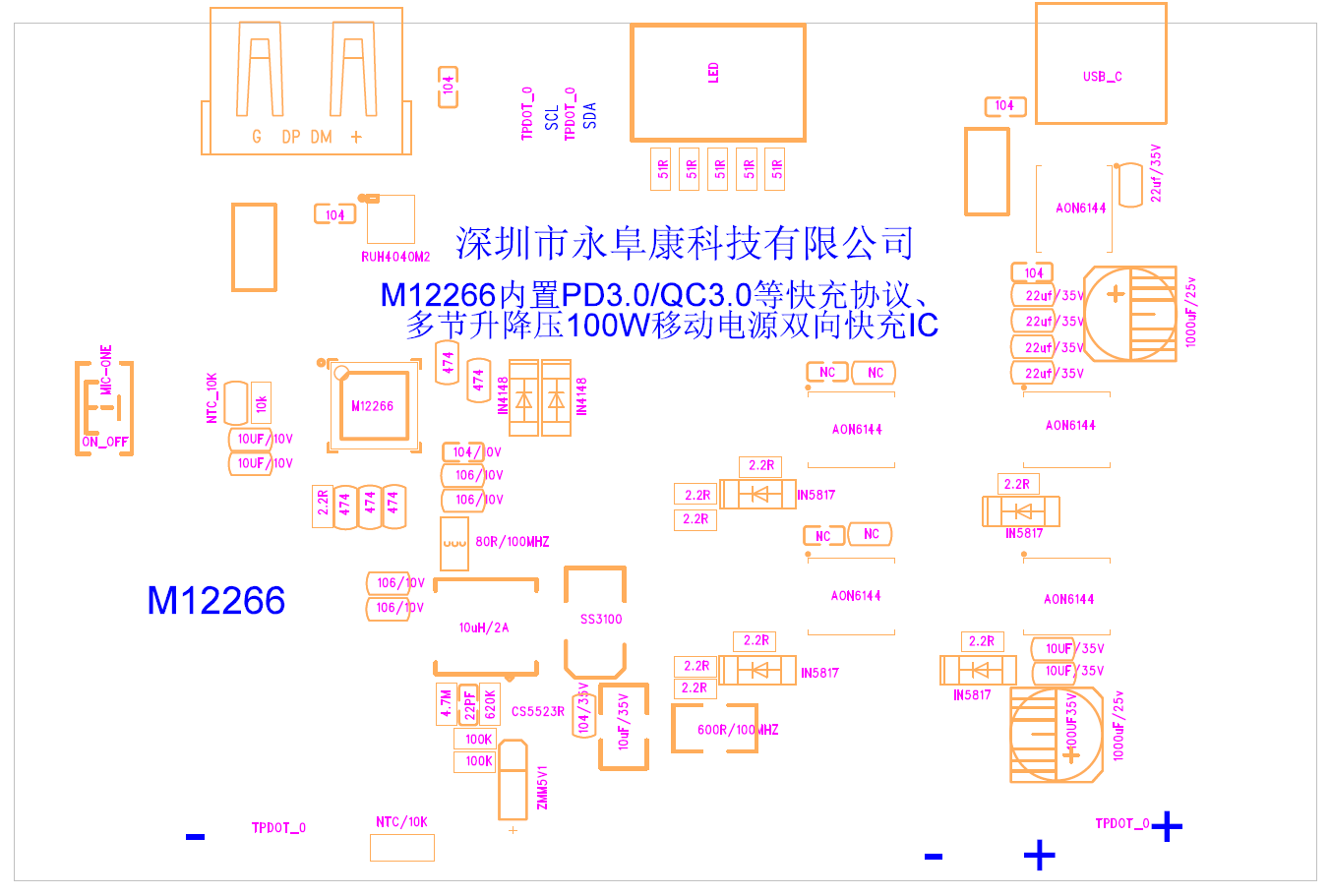

6M12266 DEMO板贴片图

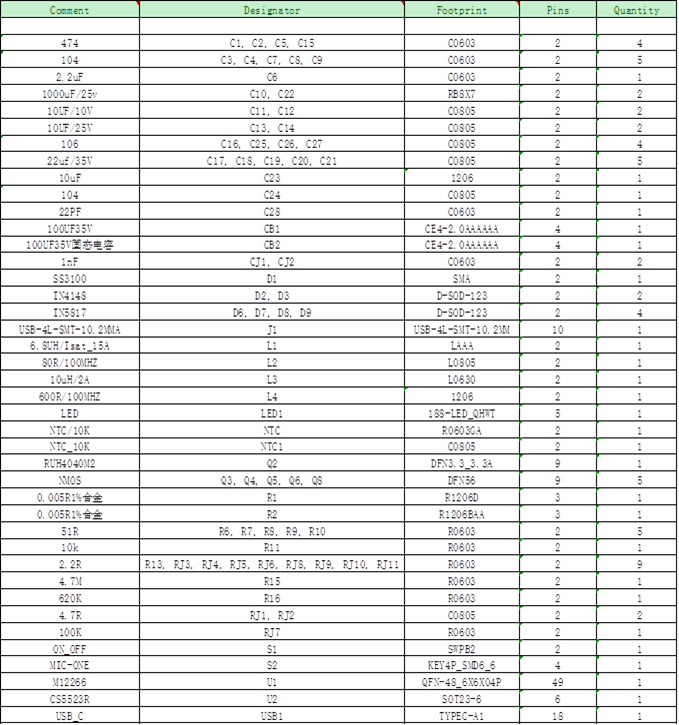

7、M12266 DEMO板物料清单


8、M12266 DEMO实物图
