全新霍尔效应传感器 HAL 3927 采用符合 SAE J2716 rev.4 的比率模拟输出和数字 SENT 协议。
卓越的角度测量以及符合 ISO 26262 标准的开发水平，以小型 SOIC8 SMD 封装为高安全要求的汽车和工业应用场景提供支持。

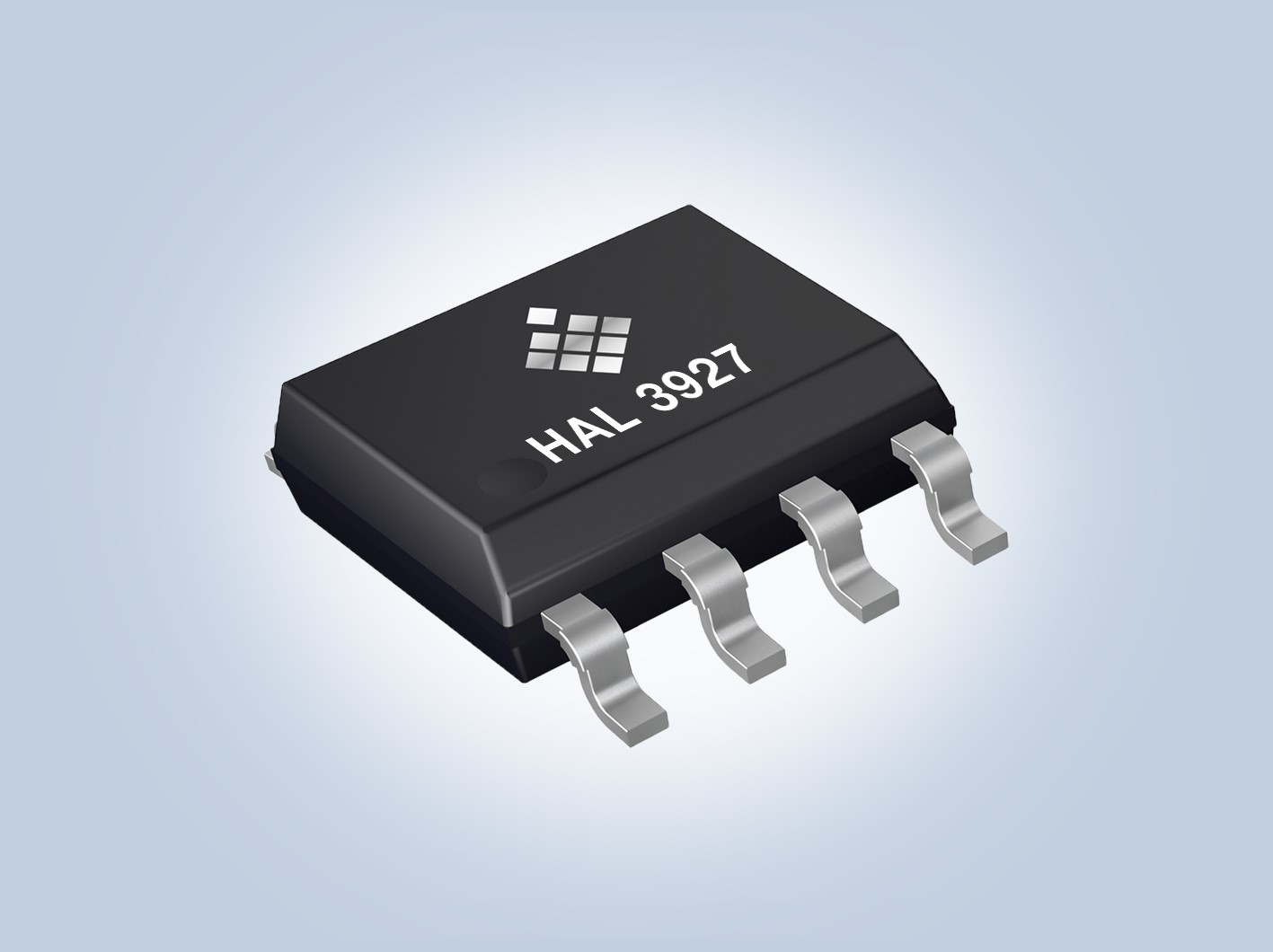

TDK 株式会社 宣布，其 Micronas 直接角霍尔效应传感器系列产品增添了新成员，现推出面向汽车和工业应用场景的全新 HAL® 3927* 传感器。HAL 3927 采用集成断线检测的线性比率模拟输出，以及依照 rev.4 且符合 SAE J2716 标准的 SENT 接口。现可提供样品。计划于 2024 年第一季度投产。
此新设备是一款高分辨率的位置传感器，适用于高精度的位置测量。归功于传感器的多功能编程特征及其高精度，HAL 3927 是变速器、离合器踏板、发动机位移传感器、液位传感以及气缸和阀门位置测量的解决方案之选。此外，HAL 3927 非常适合用于换挡器中的旋转位置测量，或是作为具有按压功能的旋钮式换档器和后轴转向系统等。**其精确的集成式温度传感器可支持客户在应用使用 SENT 接口时更换其他外部温度传感器。
HAL 3927 基于霍尔技术，可测量水平和垂直磁场分量 BX、BY 和 BZ。此设备可根据三个磁场分量的其中两个的信号来测量 360°角度范围和线性运动。片上信号处理计算出两个磁场分量之间的夹角，并将该值转换为输出信号。除内置信号处理外,传感器还具备任意可编程输出特征，例如通过多达 33 个标定点进行输出信号的线性化（17 个可变或 33 个固定标定点）。 通过对非易失性存储器进行编程，可以根据磁路调整增益和偏置、参考位置等主要特性。根据 ISO 26262 标准，此产品已定义为 ASIL B ready SEooC（独立安全单元）。此传感器提供八引脚 SOIC8 SMD 包装。
术语表
3D HAL® 像素单元：可直接测量 X、Y、Z 三个方向的磁场。
主要应用场景**
车辆应用场景中的旋转角度检测，旋转式换挡器（具有按压功能），液位测量以及后轴转向系统
在离合器或刹车踏板位移、变速器系统、气缸和阀门位置传感等应用中检测线性位置
主要特点和优点
±1.0°@ 30 mT 强度的极低角度误差
轴端和离轴 360°角度测量
直接测量磁场强度（BX、BY、BZ)
客户可选择模拟或 SENT 输出
非常精确的内部温度传感器和通过 SENT 传输的温度信息
ASIL B ready SEooC 符合 ISO 26262 标准，支持功能安全应用
-40℃ to 160℃ 的环境宽温度范围， 适合车辆应用

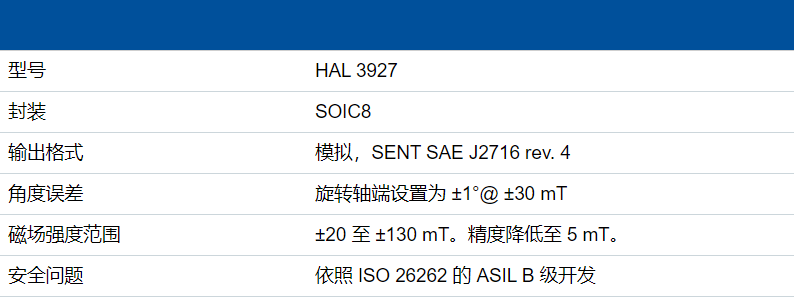

主要数据***
* HAL/HAR 39xy 使用弗劳恩霍夫集成电路研究所（IlS）的许可证书。
** 我们并不宣告我们所提及产品的目标应用适合任何用途，因为这必须在系统级别进行检查。
*** 所有操作参数必须由客户的技术专家根据每个应用来验证
