超小尺寸，模拟输出，低成本的角度传感器芯片
2023年12月21日消息，专注于隧道磁阻（TMR）技术的磁传感器制造商江苏多维科技有限公司基于高灵敏度TMR技术推出了TMR3016和TMR3017角度传感器芯片产品，并已开始量产。该芯片采用DFN4L(0.8mm × 0.4mm × 0.23mm)的超小封装，适合各类超小型电机的角度和位移的检测反馈控制。
DFN4L(0.8mm × 0.4mm × 0.23mm)
多维科技TMR3016角度传感器芯片在0°~360°角度范围内，输出一组正弦波形的差分模拟电压信号， 峰峰值电压约为360mV/V。
TMR3016模拟输出和角度关系图1
TMR3016模拟输出和角度关系图2
TMR3106原理框图和引脚定义
TMR3016电磁参数

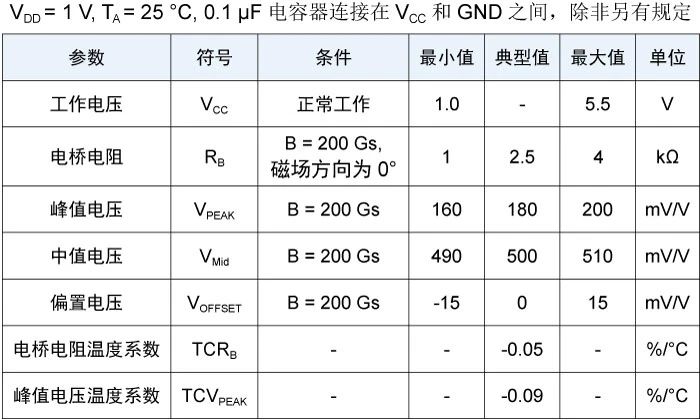

TMR3016电性能参数
多维科技TMR3017角度传感器芯片在0°~360°角度范围内，输出一组正弦波形单端模拟电压信号和一组余弦波形的单端模拟信号，正余弦峰峰值电压约为300mV/V。
TMR3017模拟输出和角度关系图
TMR3017原理框图和引脚定义

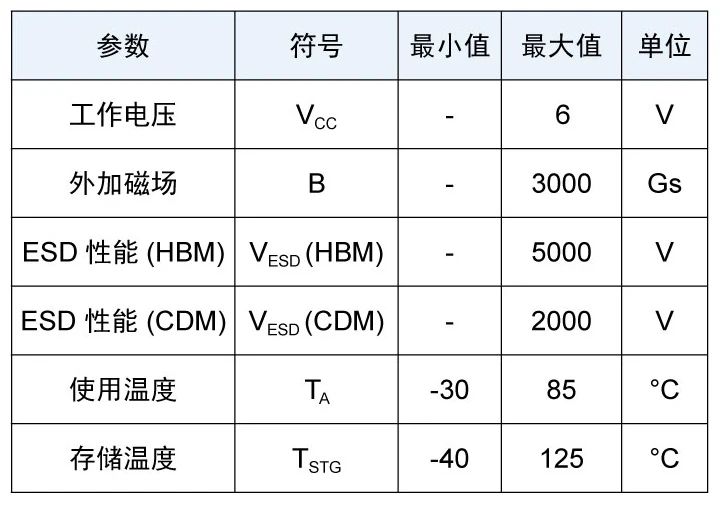

TMR3017电磁参数
TMR3017电性能参数
来源：多维科技
