信驰达科技基于TI CC2340R5推出了多款蓝牙串口模块，包括RF-BM-2340B1、RF-BM-2340B1I、RF-BM-2340A2、RF-BM-2340A2I、RF-BM-2340C2，RF-BM-2340x系列低功耗蓝牙模块采用TI CC2340R5 5 mm x 5 mm(VQFN40) 和4 mm x 4 mm(VQFN24)封装SoC，支持板载PCB天线、IPEX外置天线、陶瓷天线、邮票孔多种天线输出形式，提供15.55 mm x 22.5 mm、11.2 mm x 16.6 mm、11.2 mm x15.2 mm、8 mm x 8 mm多个模块尺寸，提供24/10 GPIO。采用48 MHz ARM Cortex-M0+高性能处理器，512 KB Flash、36 KB RAM，发射功率-20 到+8 dBm可调，支持BLE 5.3、 Zigbee、 SimpleLink™ TI 15.4-stack、Proprietary systems等多种协议，集成平衡-非平衡变压器，拥有GPIO、UART、I2C、SPI、ADC、DMA、PWM等丰富外设资源，支持OTA，提供蓝牙5.0主从一体(1主3从)串口透传固件，可以方便客户快速在现有产品上集成蓝牙通信并扩展App智能控制功能，同时强大的资源配置适合用做主控MCU，帮助客户在提供蓝牙通信的同时省掉MCU开销，为降低客户开发难度，信驰达科技可以提供固件定制服务，并对客户自主开发应用程序提供全方位技术支持。

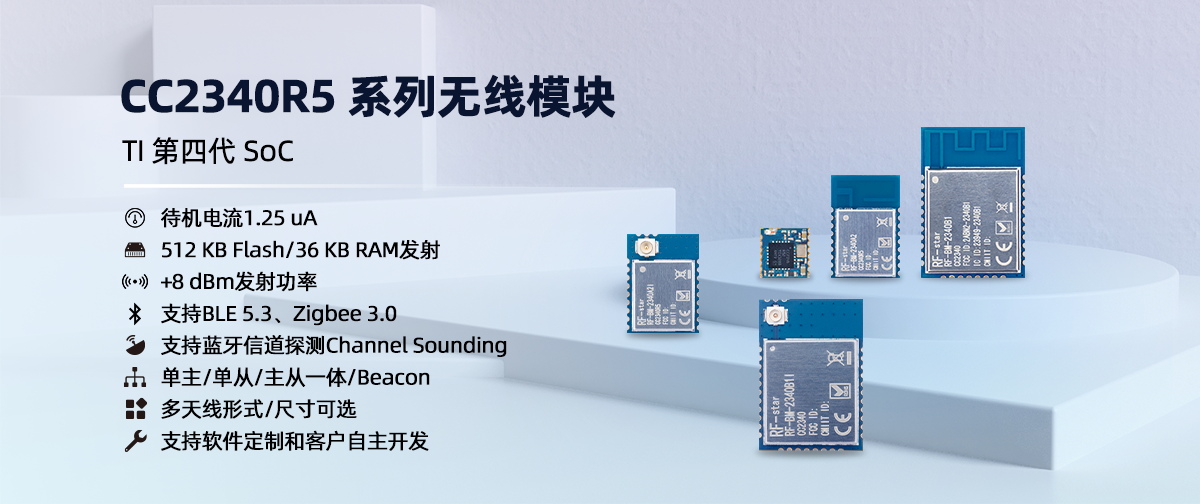

图1 信驰达科技RF-BM-2340x系列蓝牙模块
TI CC2340R5无线微控制器（MCU）是TI 主推的2.4GHz无线MCU，针对蓝牙5.3低能耗和专有2.4GHz应用。芯片特点如图2所示。

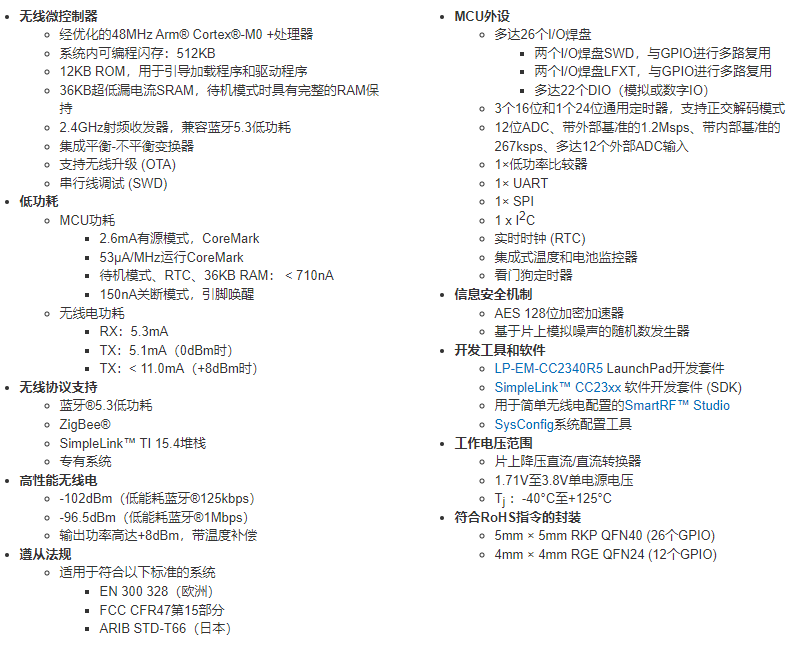

图2 TI CC2340R5芯片特点
信驰达RF-BM-2340x系列蓝牙模块一共有5款，在模块尺寸、天线输出形式、GPIO数量等方面各有差异，客户可以根据实际项目情况按需选型，表1是信驰达RF-BM-2340x系列蓝牙模块选型表。

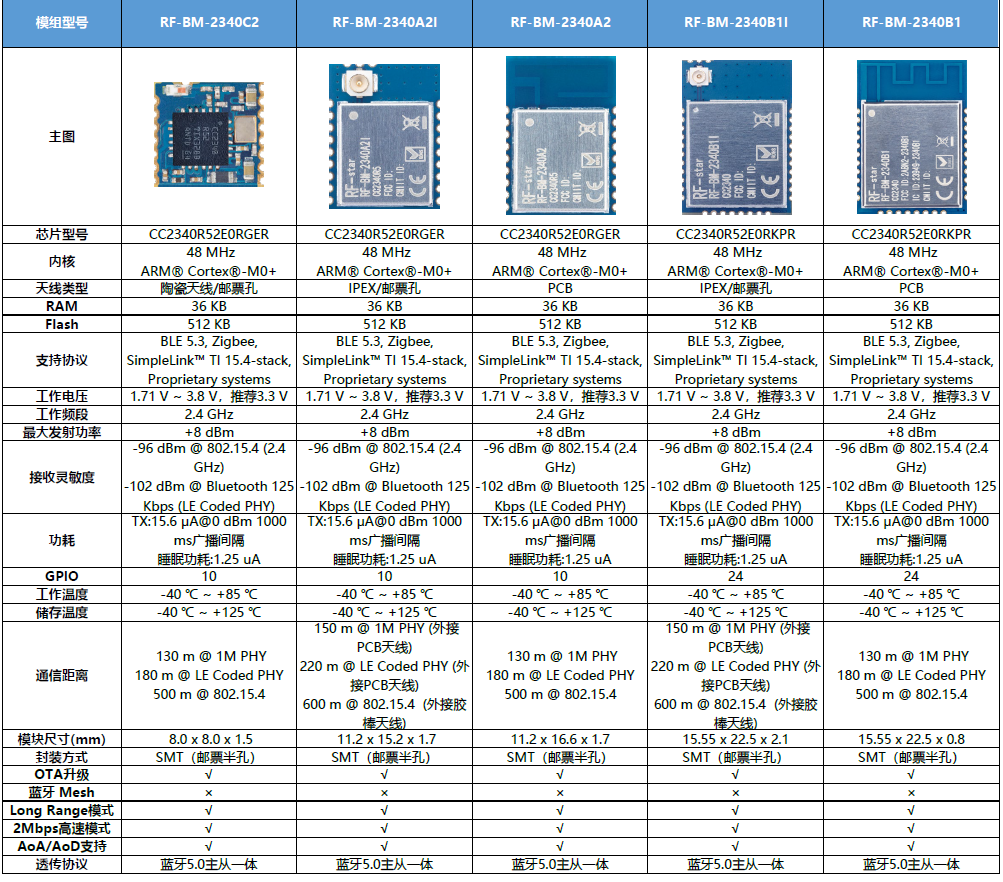

表 1信驰达RF-BM-2340x系列蓝牙模块选型表
RF-BM-2340B1和RF-BM-2340B1I模块引出芯片所有IO口,可以使用丰富的通用外设，包括UART、SPI、I2C、定时器、温度传感器、电池电压检测、自带模拟比较器和 12 Bit ADC 模数转换器等。此外，为了满足蓝牙的安全性要求，产品也内置了包括 AES-128 以及 RNG 等安全元素。客户可基于SDK用于二次开发，嵌入完整的应用程序。
RF-BM-2340A2和RF-BM-2340A2I, 提供10个GPIO，模块体积稍小，分别为11.2 mm x16.6 mm和11.2 mm x 15.2 mm,软件和硬件Pin to Pin兼容我司RF-BM-4044B2和RF-BM-4044B3蓝牙模块，提供蓝牙5.0串口透传固件，既适合用做串口透传模块使用，也适合客户用做主控MCU使用。
RF-BM-2340C2模块体积较小，尺寸仅为8 mm x 8 mm，天线支持陶瓷天线和邮票孔，软件和硬件Pin to Pin兼容我司RF-BM-4044B4蓝牙模块，内置AT指令，适合作为串口模块， 外部MCU通过UART接口 连接模块，实现BLE数据传输。
RF-BM-2340x系列模块核心优势
01 低功耗
► 待机电流1.25 uA
► TX:15.6 μA@0 dBm 1000 ms广播间隔
02 高性能
► 48 MHz Arm Cortex M0+内核
► 512KB Flash和36KB SRAM
► 输出功率-21~+8 dBm可调
► -96 dBm @802.15.4 (2.4 GHz)，-102 dBm @Bluetooth 125 Kbps (LE Coded PHY)
► 集成平衡-非平衡变压器、ADC、UART、SPI、 I2C
► 支持OAD功能，可以通过无线方式在线更新蓝牙模块的固件，也可以通过透传方式升级主控MCU固件
03 多协议支持
► 蓝牙®5.3低功耗
► ZigBee®，未来软件更新会支持
► SimpleLink™ TI 15.4堆栈
► 专有系统
04 支持蓝牙5.0主从一体串口透传固件
► 支持单主、单从、主从一体（1主3从）、Beacon工作模式
► 单主模式下最多可同时连接4个从设备
► 主从一体模式下，可同时连接3个从设备，并且可以作为从设备同时被1个主设备连接
► 透传速率30 KB/s稳定传输
► 支持AT指令修改多个蓝牙参数
05 支持高精度距离测量 (HADM)
► 支持蓝牙信道探测（Channel Sounding），未来软件更新会支持
► 基于发射器与接收器信号相位差测算时间进行测距，相较于AoA/AoD，不需要增加阵列天线，定位精度1m左右
典型应用场景
信驰达RF-BM-2340x系列蓝牙模块由于具有低功耗、高性能和多协议等特性，可用于汽车电子、工业设备、医疗设备、电子消费产品、楼宇自动化等领域。以下为典型应用领域举例：
►汽车电子：RF-BM-2340x系列蓝牙模块的极低功耗以及优秀的射频性能等特性满足车联网发展的需求，在汽车电子中的应用包括轮胎压力监测系统（TPMS）、被动进入和启动系统（PEPS）、汽车T-Box、BMS、蓝牙充电桩等。
►工业设备：超低功耗特性有助于延长电池寿命，例如，智能仓储系统、工业自动化、物流追踪等无线应用中，纽扣电池的寿命可延长至10年。
►医疗设备：低功耗、高射频性能、小尺寸等特性，使其对CGM(连续血糖监测仪)、心电图仪、胰岛素泵、可穿戴医疗设备和医疗传感器贴片等应用具有较强吸引力。
►电子消费产品：借助更大的内存、更长的电池寿命，工程师可以以实惠的价格实现更多日常连接应用，在智能手表、智能追踪器等产品中将会得到广泛应用。
►楼宇自动化：RF-BM-2340x系列蓝牙模块支持Zigbee协议和高达+8 dBm的输出功率，在智能家居领域中控制中心作为恒温器或是集线器来使用，在终端设备中可作为传感器和执行器。
