ROHM开发出采用SOT23封装的小型节能DC-DC转换器IC

采用小型封装,安装面积比以往产品少72%,有助于消费电子和工业设备电源单元的小型化

全球知名半导体制造商ROHM(总部位于京都市)面向冰箱、洗衣机、PLC、逆变器等消费电子和工业设备应用,开发出4款小型DC-DC转换器IC“BD9E105FP4-Z/ BD9E202FP4-Z / BD9E304FP4-LBZ / BD9A201FP4-LBZ”。另外,ROHM还计划推出最大输出电流2A、开关频率350kHz的BD9E203FP4-Z,进一步扩大产品阵容。


近年来,在消费电子和工业设备应用领域,随着产品功能的增加,对节省电路板空间的要求越来越严格,小型DC-DC转换器IC的使用率也与日俱增。另外,降低待机功耗已成为亟需解决的一大课题,这就要求DC-DC转换器IC在低功率(轻负载)时实现更高效率。为了满足这些市场需求,ROHM开发出比现有SOP-J8封装产品更小、效率更高的产品。

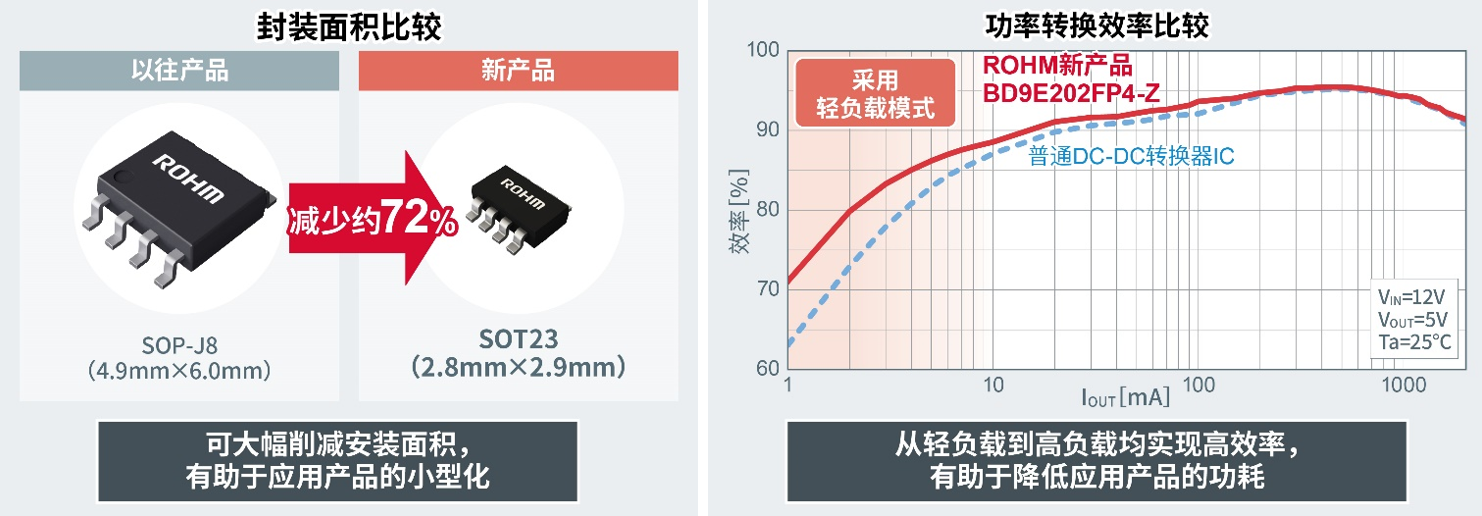

新产品的输出电流为1A~3A,并且全部采用小型SOT23封装尺寸(2.8mm×2.9mm)。与普通的SOP-J8(JEDEC标准:相当于SOIC8)封装(4.9mm×6.0mm)产品相比,新产品安装面积减少约72%,非常有助于电源单元的小型化。此外,通过采用无线结构封装,还降低了导线阻抗(布线的电阻分量),实现了高效率工作。

不仅如此,“BD9E105FP4-Z / BD9E202FP4-Z / BD9E304FP4-LBZ”在轻负载模式下采用的是COT控制方式*1,与普通产品相比,轻负载时的效率更高,非常适用于需要降低待机功耗的应用。

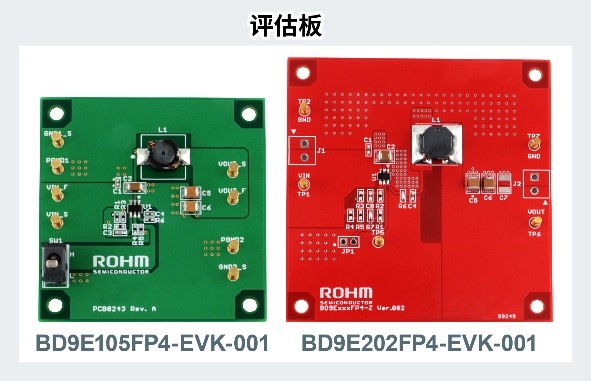

新产品于20243月开始量产(样品价格:450日元/个,不含税)。另外,新产品已经开始通过电商进行销售,通过Ameya360电商平台均可购买。为了便于客户快速评估应用产品的设计,ROHM还提供评估板和各种支持工具。


未来,ROHM将继续致力于开发融入模拟设计技术优势的产品,为消费电子和工业设备应用的节能和小型化贡献力量。

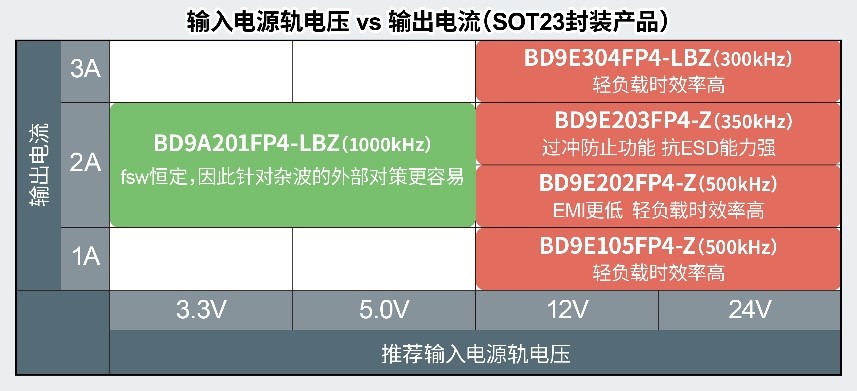

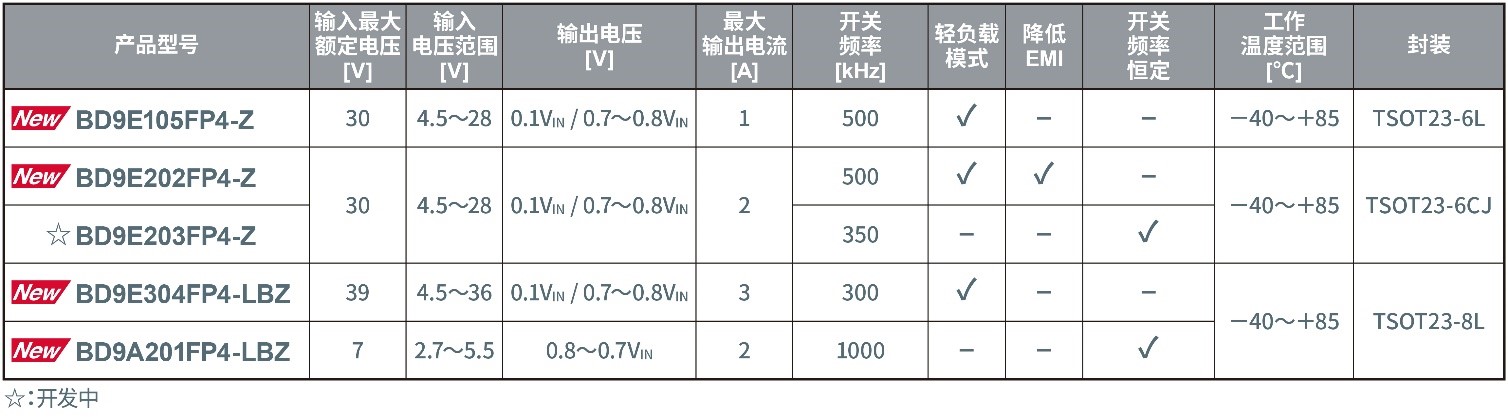

<SOT23封装产品阵容>


<应用示例>

3.3V/5V/12V/24V电源电路应用

消费电子:

冰箱、洗衣机、空调等

工业设备:

PLCProgramable Logic Controller逆变器、AC伺服等


*2:杂波 *3:过冲防止功能 *4:ESD *5:EMI


<电商销售信息>

开始销售时间:2024年3月起逐步发售


电商平台:Ameya360

新产品在其他电商平台也将逐步发售。

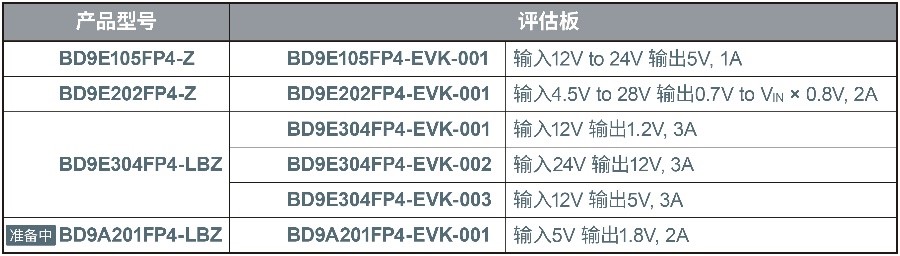

销售产品:



<各种支持工具>

Calculation Sheet可用于外部常数设计的应用电路计算工具。只要按说明设置值,即可确定满足所需特性的电路参数。

可通过ROHM官网各产品页面中的设计模型”入口下载。

BD9E105FP4-Z / BD9E304FP4-LBZ / BD9A201FP4-LBZ

ROHM Solution Simulator可在ROHM官网上运行的免费仿真工具。通过在技术规格书中提供的拓扑中更改外部常数即可轻松获得电源频率响应性能的优化解决方案。

BD9E105FP4-Z / BD9E202FP4-Z / BD9E304FP4-LBZ / BD9A201FP4-LBZ

*需要注册我的罗姆账号方可使用。

其他资源通过各产品页面还可以下载可用于电路仿真的SPICE模型以及汇总了对热设计、电路设计及验证有用信息的应用指南


<术语解说>

*1COTConstant On Time恒定导通时间控制方式

一种使输出电压稳定的反馈电路控制方式。当反馈电压降至基准电压以下时,开关器件导通;当经过恒定导通时间后,开关器件自动关断。这种控制方式在轻负载时也能有效获得稳定输出。

*2)杂波(Spurious)

偏离本来所定频率的不必要的电波。

*3) 过冲防止功能

当电源IC的输出电流超过预期时,OCP(过电流保护)功能将会停止输出。从该停止状态恢复时,会产生瞬时过冲(输出电压过大),导致恢复变慢,因此抑制过冲可以加快恢复速度。

*4ESDElectro-Static Discharge静电放电

当带电物体之间接触时,会产生静电(浪涌)。这种静电(浪涌)会导致电路和设备发生误动作或损坏。

*5EMIElectromagnetic Interference:电磁干扰)

EMI是用来衡量对象产品的运行产生多少噪声、是否给外围IC和系统带来问题的指标。EMI特性好意味着产生的噪声很少。
