23位分辨率，支持对轴和离轴应用的高速、高精度TMR磁性旋转编码器芯片
2024年4月25日消息，专注于隧道磁阻（TMR）技术的磁传感器制造商江苏多维科技有限公司 (MultiDimension Technology Co., Ltd., MDT)基于TMR技术，推出23位TMR磁性旋转编码器芯片TMR3109和TMR3110产品。该系列芯片是在多维科技高精度TMR角度传感器芯片的基础上，集成了信号调理、角度解算、SPI通讯等电路，实现了角度的数字输出。

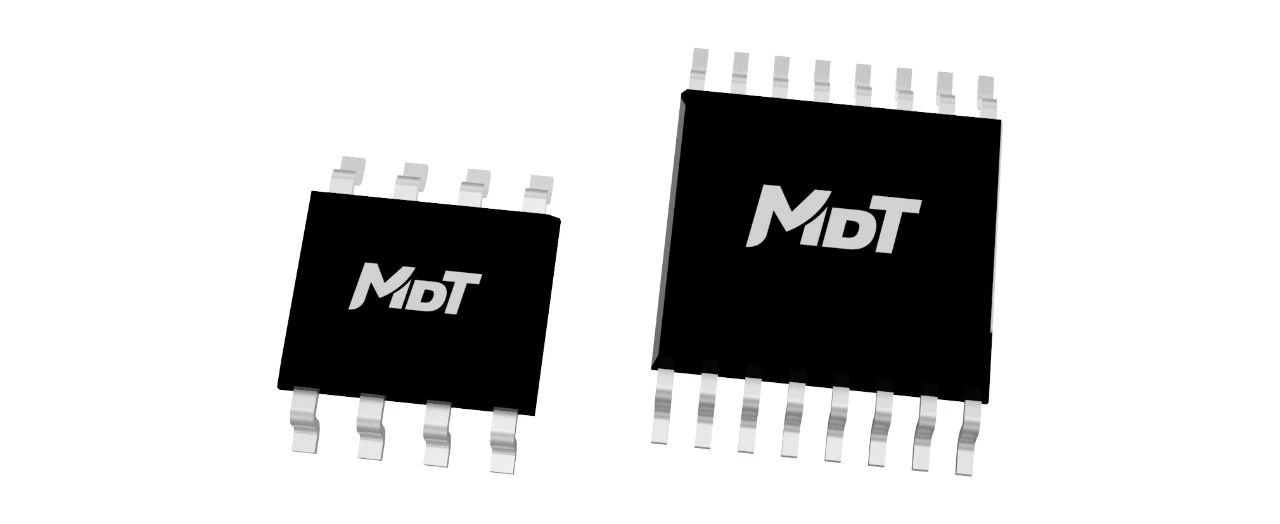

TMR3109（SOP8封装）、TMR3110（TSSOP16封装）
产品特性
隧道磁阻（TMR）技术
支持对轴、离轴应用
支持0~360° 绝对位置检测
多接口：SPI(TMR3109)，SPI、ABZ、UVW、PWM(TMR3110)
23位绝对式输出：SPI 通讯模式
A/B 相输出脉冲数可编程：1 ~ 4096 线
Z 脉冲宽度可编程：1 ~ 16384 LSB
UVW 换向输出分辨率可编程：1 ~ 32 极对
零位可编程
集成快速自校准功能
集成自动增益校准功能
角度绝对精度 < ±0.05°（典型工况）
最高转速：40,000 RPM
内置EEPROM，可擦写次数 >1000次
供电电压：3.3 V ~ 5 V
符合 RoHS & REACH
多维科技TMR3109和TMR3110磁性旋转编码器芯片具备优良的温度稳定性，在全温区（-40℃~125℃）范围，绝对角度精度优于±0.5°。该系列芯片的角度自动校准功能可极大地便利客户使用，在离轴和对轴的应用中均能达到<±0.5°的绝对角度精度。

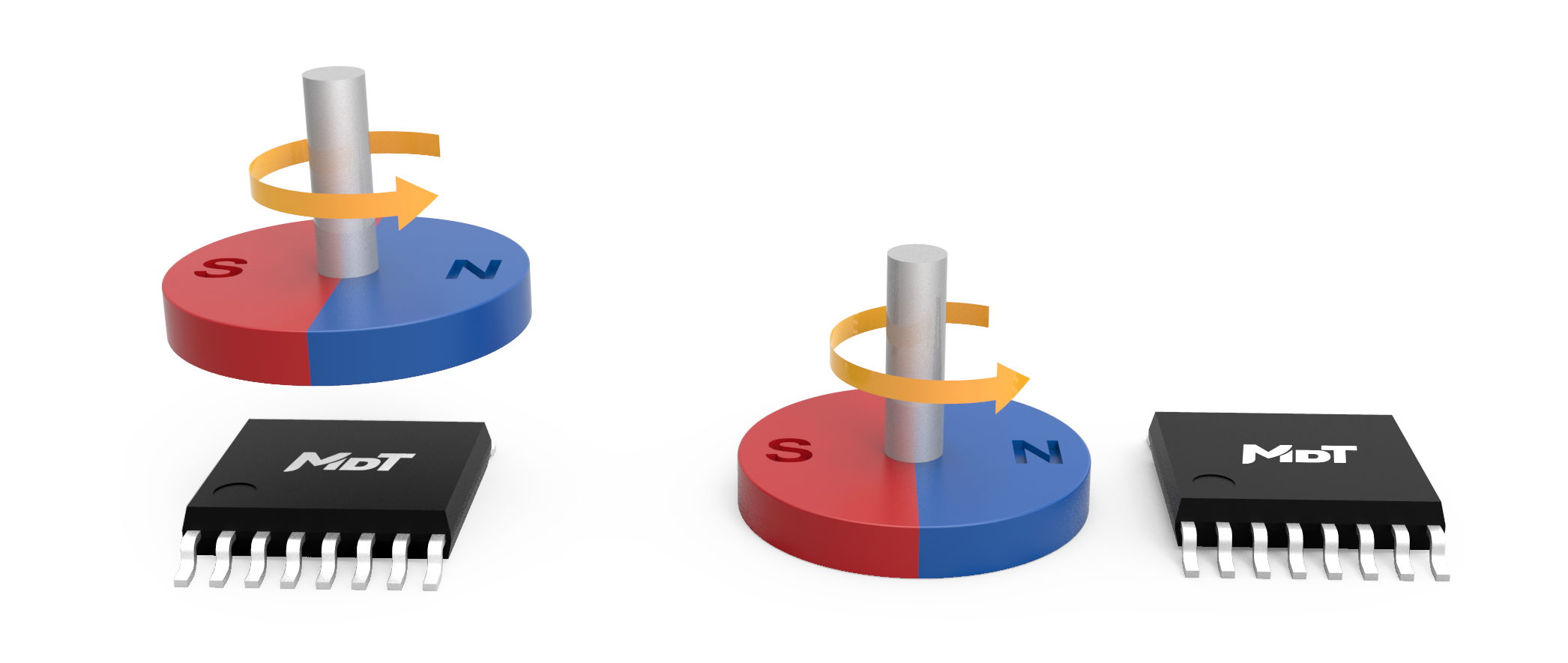

对轴、离轴应用原理图
多维科技TMR3109磁性旋转编码器芯片采用SOP8封装，配置了23位SPI绝对角度输出。TMR3110磁性旋转编码器芯片采用TSSOP16封装，除了具备23位SPI绝对角度输出外，还具备了ABZ增量输出接口，直流无刷电机所需的UVW 换相输出接口和脉宽调制信号（PWM）输出接口。

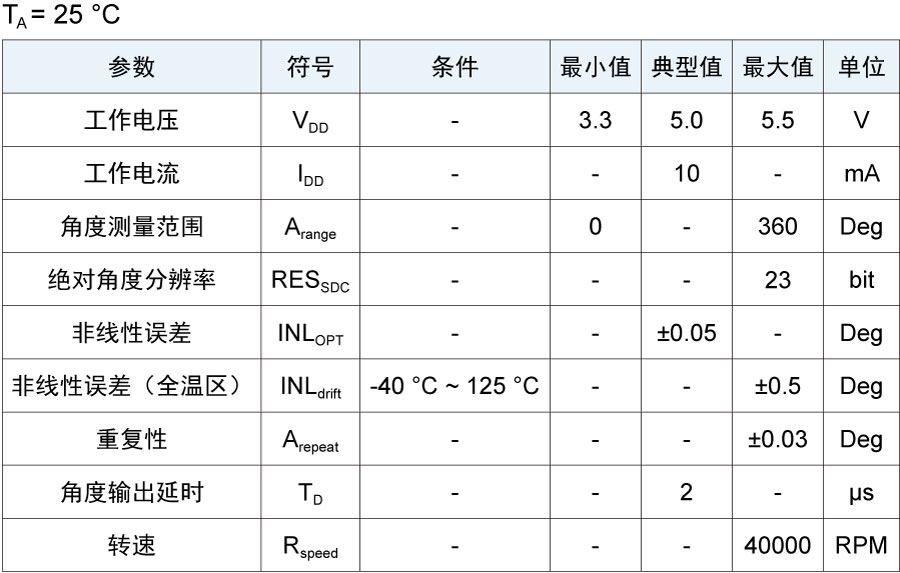

电性能参数
多维科技TMR3109和TMR3110磁性旋转编码器芯片产品适用于BLDC无刷电机位置检测、转速检测、闭环步进电机位置检测，2500线增量式和17位以上绝对式伺服编码器及多种非接触式角度检测等应用。

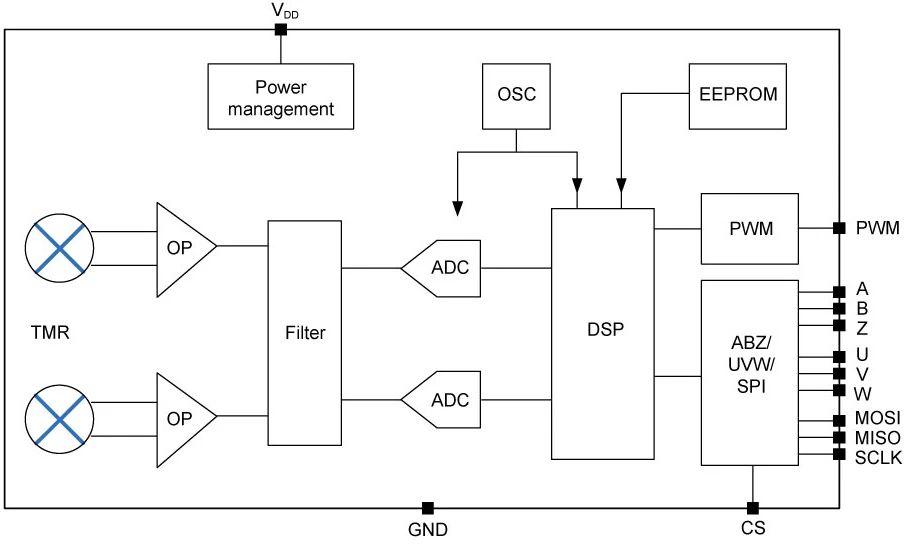

TMR3110功能框图

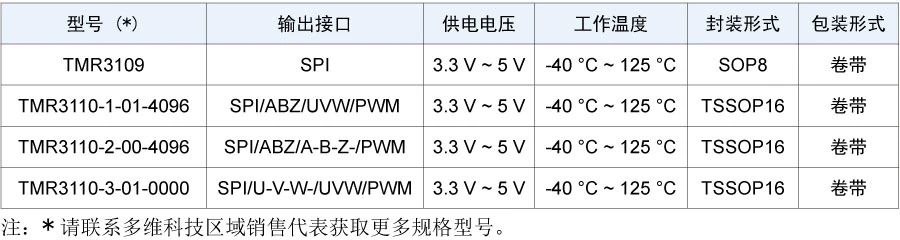

产品选型表
多维科技（MDT）已为全球客户稳定供货xMR磁性传感器产品十多年，芯片产品出货量已超5亿颗，最新推出的23位高速TMR磁性旋转编码器芯片TMR3109和TMR3110在绝对角度精度、温度稳定性、抗环境磁场干扰和响应速度等方面都具有领先优势。
多维科技倾力打造的磁传感器晶圆IDM模式制造平台，经过十多年不断地累积，高度整合了供应链资源，为向客户稳定供货和按时交货提供了强有力的保证。多维科技为满足客户多元化的定制需要，将努力提供更多、更好的优质磁传感器产品。
来源：多维科技
