1. 概述
Remi Pi采用瑞萨RZ/G2L作为核心处理器，该处理器搭载双核Cortex-A55@1.2GHz+Cortex-M33@200MHz处理器，其内部集成高性能3D加速引擎Mail-G31 GPU(500MHz)和视频处理单元（支持H.264硬件编解码）,16位的DDR4-1600 / DDR3L-1333内存控制器、千兆以太网控制器、USB、CAN、SD卡、MIPI-CSI等外设接口，在工业、医疗、电力等行业都得到广泛的应用。
在开发阶段，建议配合核心板配套的评估套件 MYD-YG2L23-8E1D-120-C-REMI来加速开发。评估套件的详细信息请访问：https://www.myir.cn/shows/23/14.html
2. 实时内核设计
实时补丁我们选择RT-Preempt来实现
2.1. 移植补丁
RT补丁可以从RT官网下载5.10.83对应的补丁
https://cdn.kernel.org/pub/linux/kernel/projects/rt/5.10/older/
把补丁放到自己的工作目录下，然后解压，如图2-1：
hjx@myir-server:~/renesas/04_Sources$ tar -xvf patches-5.10.83-rt58.tar.gz
图2-1. 内核源码解压

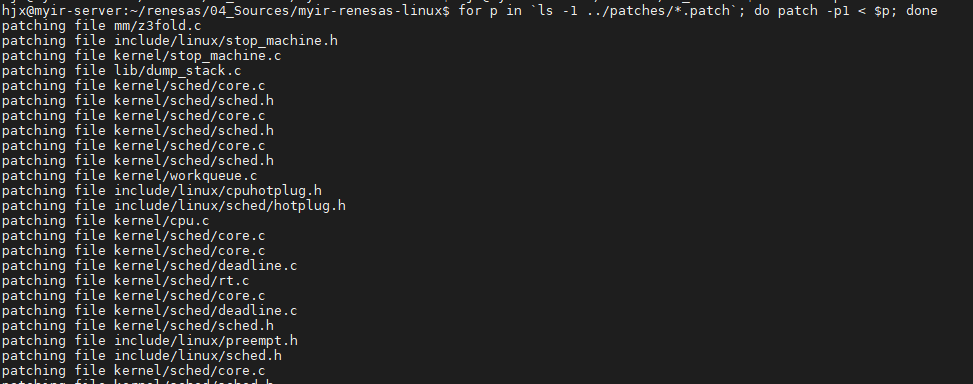

进入到内核源码打补丁，如图2-2：
hjx@myir-server:~/renesas/04_Sources/myir-renesas-linux$ for p in `ls -1 ../patches/*.patch`; do patch -p1 < $p; done
图2-2.
打实时补丁
编译内核源码
hjx@myir-server:~/renesas/04_Sources/myir-renesas-linux$ /opt/remi-sdk/environment-setup-aarch64-poky-linux
hjx@myir-server:~/renesas/04_Sources/myir-renesas-linux$make ARCH=arm64 mys_g2lx_defconfig
hjx@myir-server:~/renesas/04_Sources/myir-renesas-linux$ make ARCH=arm64 Image dtbs -j16
更新编译得到的Image即可
2.2. 其他影响性能的配置
禁用CPU Freq自动调频，并设置主频为最高频率：
cd /sys/devices/system/cpu/cpufreq/policy0
echo userspace > scaling_governor
cat scaling_max_freq > scaling_setspeed
（如不禁用cpufreq调频功能，系统会因动态调频产生极大的偶然延迟）
3. 实时性测试
空载测试
cyclictest -p 99 -t 1 -d 100 -i 1000 -D 24h -m -a -n
图3-1.空载测试
CPU&内存满载
cyclictest -p 99 -t 1 -d 100 -i 1000 -D 24h -m -a -n
增加压力
stress-ng --cpu 4 --cpu-method all --io 4 --vm 50 -d 5 --fork 4 --timeout 36000s

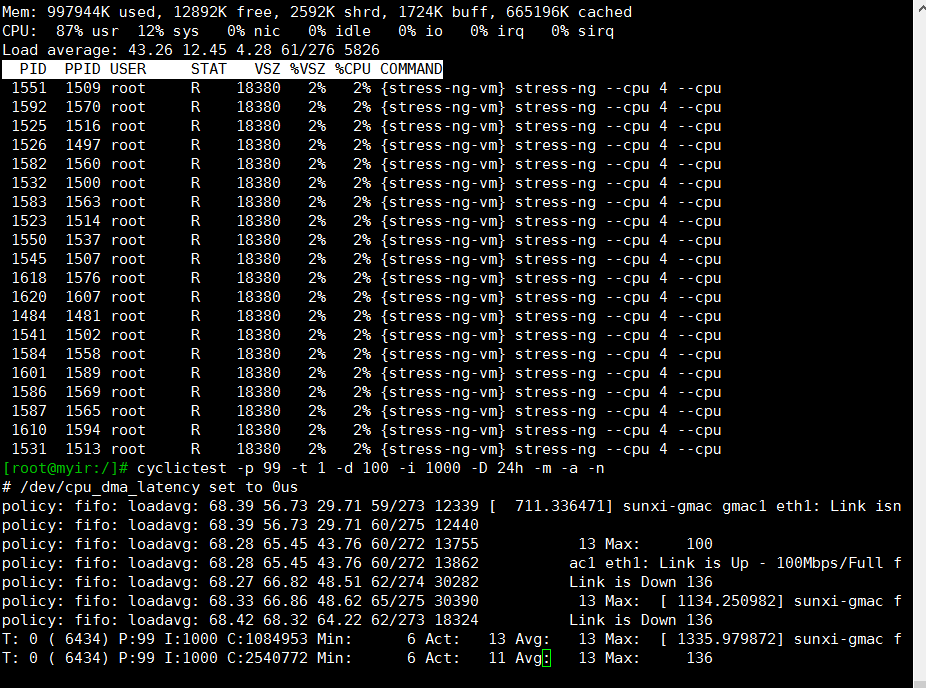

图3-2.满载测试
数据对比：
板卡 | MYD-YG2LX-REMI |
测试时间 | 120min |
指令 | cyclictest &stress-ng |
空载 | 平均 8us 最大 24us |
满载 | 平均 13us 最大 136us |
表4-1.数据信息
16. ethercat IGH移植
16.1. 下载ethercat IGH源码
到官网下载1.5版本的ethercat源码，如图4-1：
https://gitlab.com/etherlab.org/ethercat/-/tree/stable-1.5?ref_type=heads
图4-1. 下载源码
解压ethercat源码
hjx@myir-server:~/renesas/04_Sources$ tar -xvf ethercat-stable-1.5.tar.bz2
hjx@myir-server:~/renesas/04_Sources$ cdethercat-stable-1.5
加载sdk环境变量
hjx@myir-server:~/renesas/04_Sources/myir-renesas-linux$ source /opt/remi-sdk/environment-setup-aarch64-poky-linux
16.2. 编译ethercat源码
生成configure文件
由于篇幅有限，具体的代码步骤，请前往米尔公众号，点击链接：
https://mp.weixin.qq.com/s/OA-LMmhi7lH3mSK2Z4pLDA
16.3. 启动EtherCAT
16.3.1. 配置主站的MAC地址
root@myir-remi-1g:~# depmod
root@myir-remi-1g:~# modprobe ec_master main_devices=1E:ED:19:27:1A:B3
16.3.2. 启动ethercat
root@myir-remi-1g:~# /etc/init.d/ethercat start
Starting EtherCAT master 1.5.2 done
至此所有步骤完成。
