2024年5月21日,致力于亚太地区市场的国际领先半导体元器件分销商---大联大控股宣布,其旗下友尚推出基于安森美(onsemi)AR2020图像传感器和联咏科技(NOVATEK)Natek平台的4K 60帧高清图像检测方案。

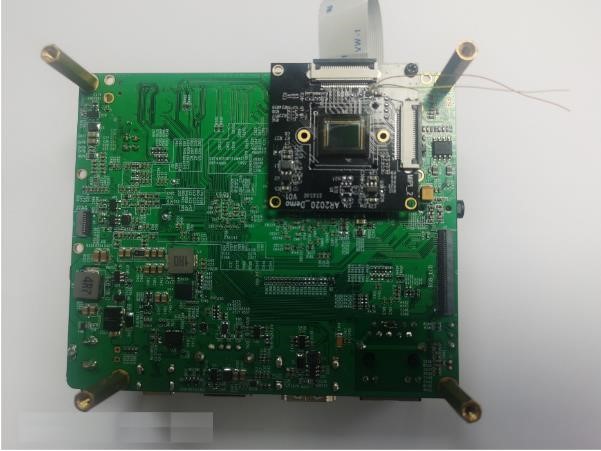

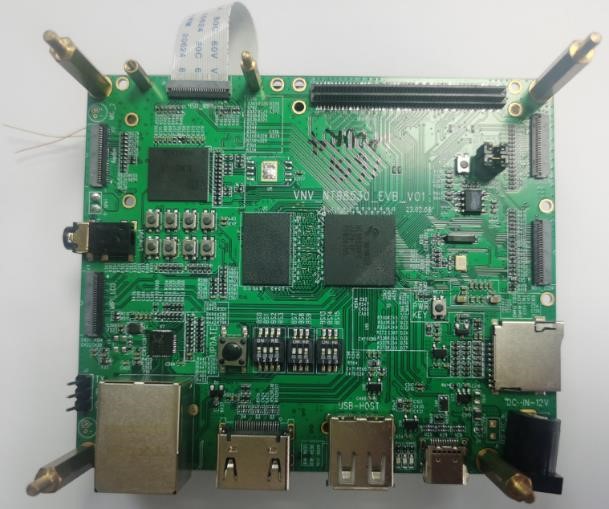

图示1-大联大友尚基于onsemi和NOVATEK的4K 60帧高清图像检测方案的展示板图
随着工业4.0的浪潮席卷全球,智能工厂已经成为制造业转型升级的重要标志。在这场智能化革命中,高性能的摄像头扮演着举足轻重的角色。无论是在自动化装配线的精确定位,还是在质量检测中对细微缺陷的识别,或是在物流管理中对产品流转的追踪,具备高帧率、高清晰度的图像检测都是保障工业自动化设备高效作业的关键。针对这一趋势,大联大友尚基于onsemi AR2020图像传感器和NOVATEK Natek平台推出了4K 60帧高清图像检测方案。

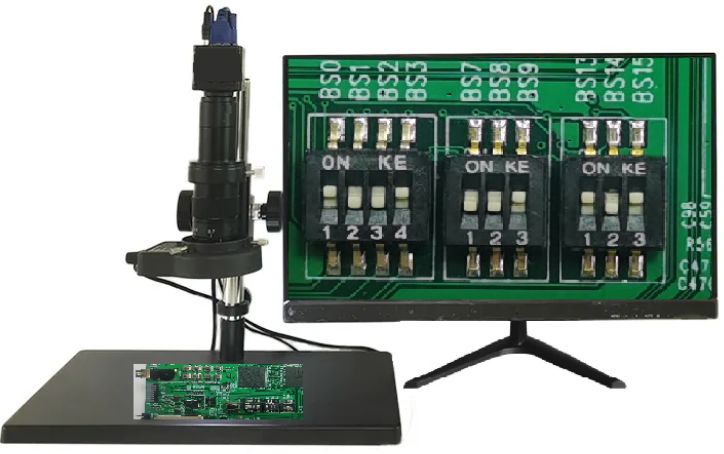

图示2-大联大友尚基于onsemi和NOVATEK的4K 60帧高清图像检测方案的场景应用图
AR2020是安森美旗下的一款1/1.8英寸背照式(BSI)叠加CMOS数字图像传感器,具有5120×3840有源像素阵列。这种先进的传感器可在线性或增强动态范围(eDR)模式下捕捉图像,并采用滚动快门方式读出。AR2020的结构设计旨在以极低的功耗提供高质量的性能。它由onsemi的1.4μm BSI像素提供支持,在微光和近红外波长下性能卓越。此外,AR2020在边缘的数据捕获能力强大,可通过多个选项进行编程,且以极低功耗提供最佳带宽。

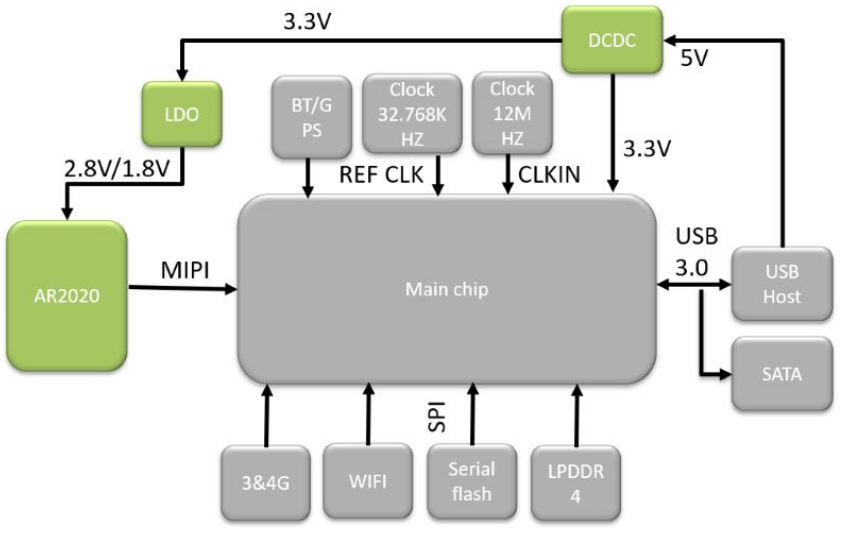

图示3-大联大友尚基于onsemi和NOVATEK的4K 60帧高清图像检测方案的方块图
Natek平台搭配AR2020的设计,使得方案可通过USB 3.0接口输出高达2000万像素的全分辨率图像。同时,还支持HDMI输出,可提供4KP60的高清画面。不仅如此,该平台也可依照客户要求提供千兆网口或WiFi的视频推流,适用于需要高像素、高帧率的工业显微镜以及户外摄影产品应用。
核心技术优势:
20MP CMOS传感器与先进的1.4μm像素堆叠BSI技术;
850nm和940nm波长的近红外响应增强;
支持线路交错T1/T2读出,使能HDR处理ISP芯片增强动态范围(eDR);
子采样模式:skipping,Binning,Summing;
拜耳RGB,单色或4×4 RGB - IR滤波器阵列在传感器缩放,支持单声道和拜耳RGB版本;
超低功耗模式;
运动唤醒(WOM)/运动检测;
数据接口:MIPI D−PHY−2×4 Lanes;
I²C快速模式+串行接口(I²C);
多种触发模式,用于多传感器同步;
电子卷帘门(ERS)和全局复位释放(GRR)模式支持;
1952字节一次性可编程内存(OTPM),用于存储阴影校正系数和模块信息;
可编程控制:增益,水平和垂直下料;
帧大小/速率,曝光,左-右和上-下图像反转,窗口大小;
芯片上温度传感器;
低暗电流;
MIPI接口支持Bit - depth压缩:10−8选择“Enable Lower Bandwidth Receivers for Full Frame Rate”应用程序;
芯片上镜头阴影校正RGB拜耳和单声道。
方案规格:
方案平台支持多路CMOS传感器同时输入,支持高达48M以上CMOS传感器全尺寸输出;
四核Arm Cortex A53 CPU;
NEON和FPU加速;
32KB指令缓存,32KB数据缓存;
CEVA Senspro DSP*2;
HDMI 2.0;
USB 3.0;
100/1000M;
64MB SPI或Flash/2GB LPDDR;
支持5C12D mipi输入,支持2C4D(1.5g)mipi/Sub_lvds/HiSPi输入(4k*2);
支持mipi dsi 4LANE;
支持RGB888/16bit RGB输出;
支持H.264/AVC编解码器BP/MP/HP、Level 5.2;
支持H.265/hevc编解码器MP、Level 5.1;
支持HDR传感器压缩输出;
支持高达8MP75或640M像素/秒。
