国产芯,米尔基于全志T527的商显主板及工业微型控制器

前段时间,给大家推荐过米粉派(MIFANS Pi)T527,它是由米尔电子推出的高性能T527开发板。
而今天主要给大家推荐米粉派T527的兄弟:MYD-LT527-SX商显板,以及它的升级版MYD-LT527-GK-B微型工控机。

米尔基于全志T527板卡

米尔基于全志T527处理器推出了多款产品,包含核心板、开发板、工控板、商显板,以满足不同行业、不同研发能力、不同需求的的客户

T527系列是全志科技在智能工控领域和汽车领域的一款高性能嵌入式处理器,可选AI功能。

T527处理器配备8*Cortex-A55、HiFi4 DSP、RISC-V、DDR4/LPDDR4/LPDDR4X 4GBmax 32bits接口、支持4K高清视频解码器&1080@60fps H.264视频编码、可选2 Tops NPU AI功能型号。此外还具备视频采集接口(MIPI-CSI/Parallel-CSI)、显示器接口(HDMI/eDP/MIPI-DSI/LVDS/RGB)、双千兆以太网接口、USB3.1DRD/PCIE2.1、USB2.0 接口、CAN 接口、UART、SPI、I2C、PWM等等;

因此特别适用于高性能工业机器人、能源电力、医疗器械、显控一体机、边缘智能盒子和车载终端等具有对媒体、AI功能的嵌入式设备等应用。

1、MYC-LT527核心板及开发板适合有项目需求的企业客户,为客户提供了快速开发、测试和原型验证的平台。


2、MYD-LT527-SX商显板多屏异显,更适合商业显示领域、商业机器人等。


3、MYD-LT527-GK-B微型工控机微型工控机成品,即插即用,无需系统定制和驱动开发,客户安装应用程序即可使用,适用于:工业ARM计算机、工业控制器、边缘智能盒子等。


MYD-LT527-SX商显板

1、概述

MYD-LT527-SXMYD-LT527-SX商显板由MYC-LT527核心板和配套使用的扩展底板组成,形成可以使用的完整功能产品。采用米尔基于全志T527核心板,高性能八核Cortex-A55,支持4K显示,拥有丰富的扩展接口,支持多屏异显,满足客户不同场合应用的需求.

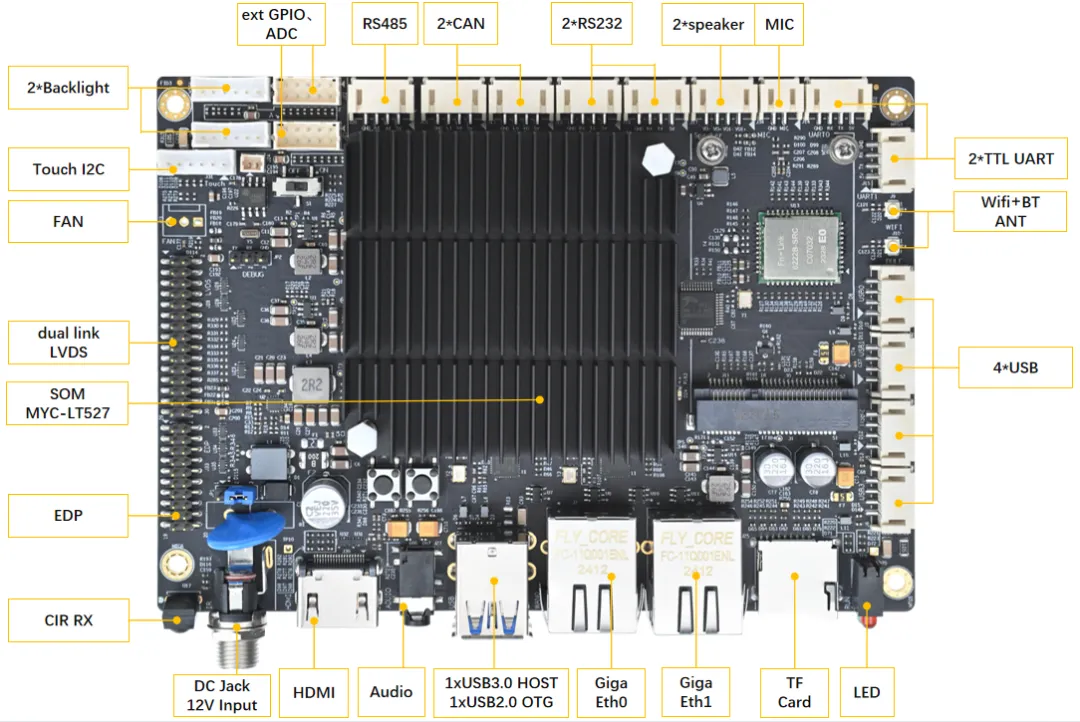

板载资源:

Ø用12V直流供电

Ø搭载了2路千兆以太网接口和2路CAN

Ø1路miniPCIE型插座的5G/4G模块接口

Ø板载WIFI/蓝牙模块

Ø1路HDMI显示、

Ø1路双LVDS 显示

Ø1路eDP显示

Ø1路MIPI-DSI显示

Ø2路MIPI-CSI摄像

Ø1路3.5mm耳麦接口

Ø1路内置mic

Ø2路扬声器

Ø2路USB Type A

Ø4路4PIN座子USB HOST接口

Ø1路Micro SD

Ø2RS232接口

Ø1路RS485

Ø2路TTL UART接口及其他扩展接口

亮点1:强大的性能及丰富的外设

Ø高性能:八个最高运行1.8GHz的ARM Cortex-A55集群支持高性能的应用程序处理;实际应用中采用4核定频1.4GHz,4核动态调频最高1.8GHz;在可靠性和功耗之间作出平衡,

Ø丰富外设接口:丰富的高速接口,包括:USB3.1/PCIe2.1、USB2.0和双千兆以太网;多样的工业通信接口,包括:CAN、SPI、UART、I2C、ADC和PWM;

Ø丰富多媒体:G57 GPU,4K编解码,双高清屏异显,支持HDMI、eDP、双LVDS、MIPI DSI、RGB并口屏,MIPI CSI、Parallel CSI视频输入;

Ø亮点2:丰富的开发资源,易上手,加速开发进程

Ø提供TINA Linux, Android、Ubuntu等多种系统;

Ø完善的外设驱动;

Ø提供MEasy HMI V2.0参考代码;

Ø提供多种软硬件方案、文档资料,硬件设计建议、原理图评审服务等技术支持

亮点3:核心板高性价比,且稳定供货周期长达10年

Ø核心板采用LGA贴片连接方式,在保障381PIN的同时,能够节省连接器成本,在提供高可靠连接的同时,最大限度降低了整体物料成本;

Ø核心板提供长达10年的生命周期,无须担心后续供货问题。

亮点4:高可靠性保证,严格的测试标准,保障产品高质量

Ø车规设计、车规级生产工艺、超工业级可靠性;

Ø信号测试:电源信号、CLK、SD卡、I2C、MIPI CSI 、CAN、单板复位信号、RGMII等信号;

Ø环境测试:低温运行、高温运行、高低温循环测试、低温通断电、高温通断电、低温存储、高温存储;

Ø静电测试:整板过静电测试第三等级;

Ø老化测试:至少7*24小时老化测试;

Ø电磁兼容性测试:EMC-RE预扫测试;认证测试:CE、ROHS、100%国产化认证。

ØMYD-LT527-SX商显板的主要特点就是:2路千兆网口+2路CAN通讯,目前市面上其他商显板都不同时具备该功能。

总结来说就是:MYD-LT527-SX商显板稳定、可靠,功能齐全

2、软件资源

MYD-YT527-SX提供丰富的软件资源以帮助客人尽快实现产品的开发。在产品发布时,您可以获取全部的Linux BSP源码及丰富的软件开发手册。


值得说明的是,米尔发布了基于Linux面向工业应用的TINA5.0系统(后续还会支持乌班图系统),为米粉派T527增添了不少色彩,用户可以基于此进行二次开发。


米粉派的TINA5.0系统是基于 buildroot 构建的带有QT5.12界面的镜像,包含完整的硬件驱动,常用的系统工具,调试工具等,包含GUI运行时库和HMI界面。支持使用Shell, C/C++, QML, Python进行应用开发。

米尔电子基于QT5的开发了一套人机界面框架:MEasy HMI。项目采用QML与C++混合编程,使用QML高效便捷地构建UI, 而C++则用来实现业务逻辑和复杂算法。

根据应用的类型将整个UI分为五个大类:多媒体,智能家电,卫生医疗,公共服务,系统。每个类下面又包含不同小类,针对每个小类我们实现了相应的应用,如图所示:

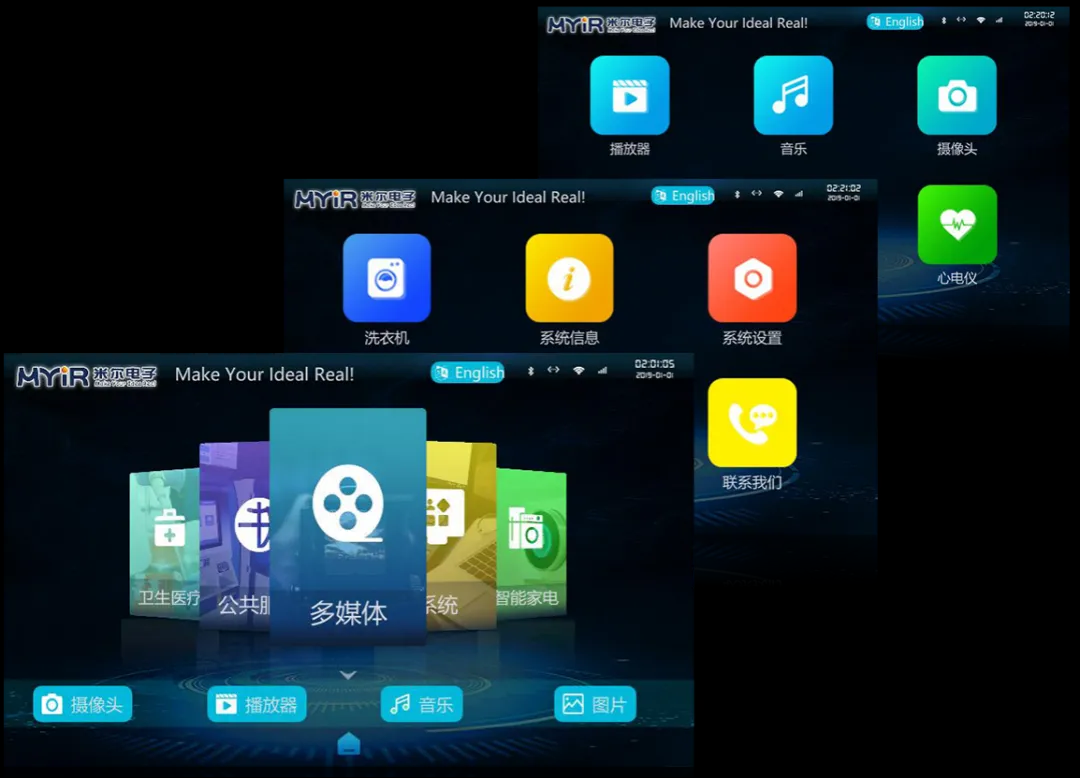

图1:米尔-米粉派的HMI2.0显示效果


图2:MEasy HMI 2.0结构框图

MEasy HMI人机界面框架为用户提供了各种接口,支持二次开发,极大地方便了快速进行二次开发,节约开发周期。


微型工控机T527

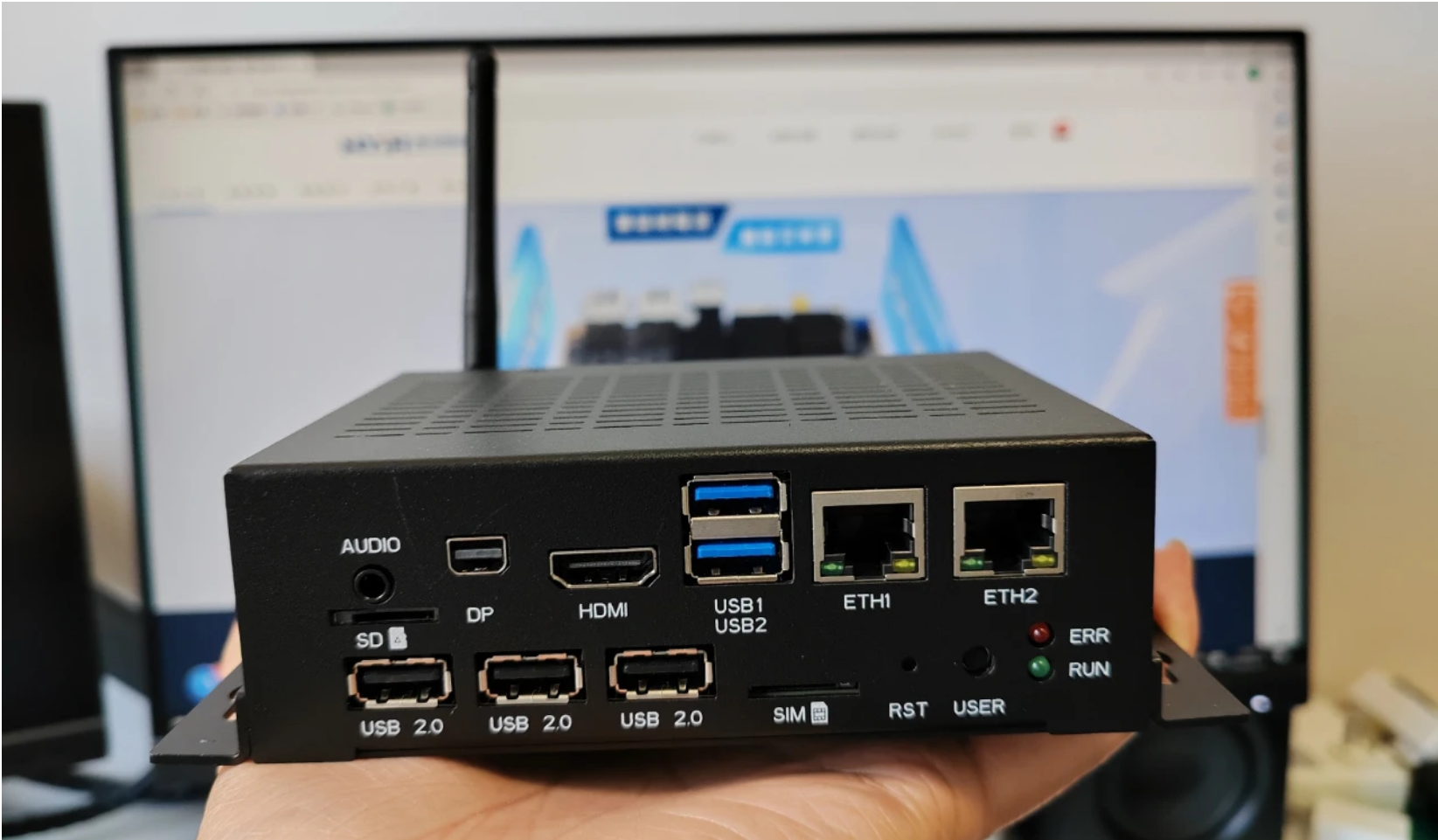

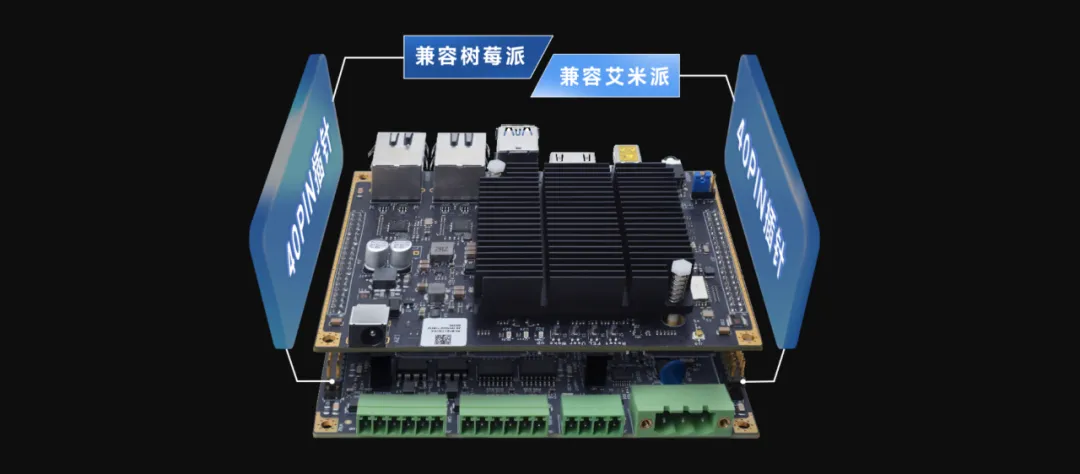

接着再给大家介绍一款米尔推出的微型工控机T527,它是一台基于全志T527国产平台的mini IPC,兼容树莓派、艾米派,支持软件二次开发,硬件白盒化。

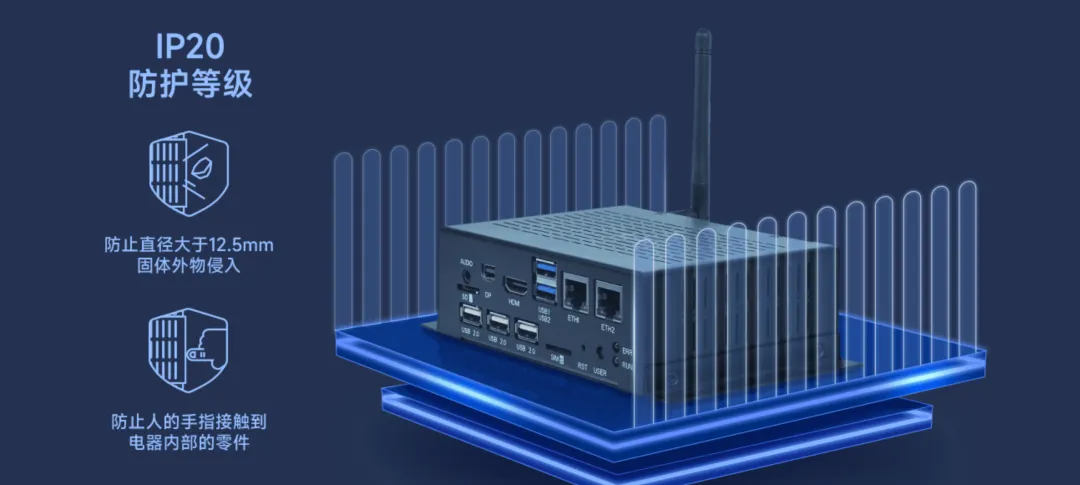

微型工控机T527,采用钣金外壳,达到IP20防护等级,适应性广泛,可直接应用于复杂工业环境,支持桌面安装和壁挂。

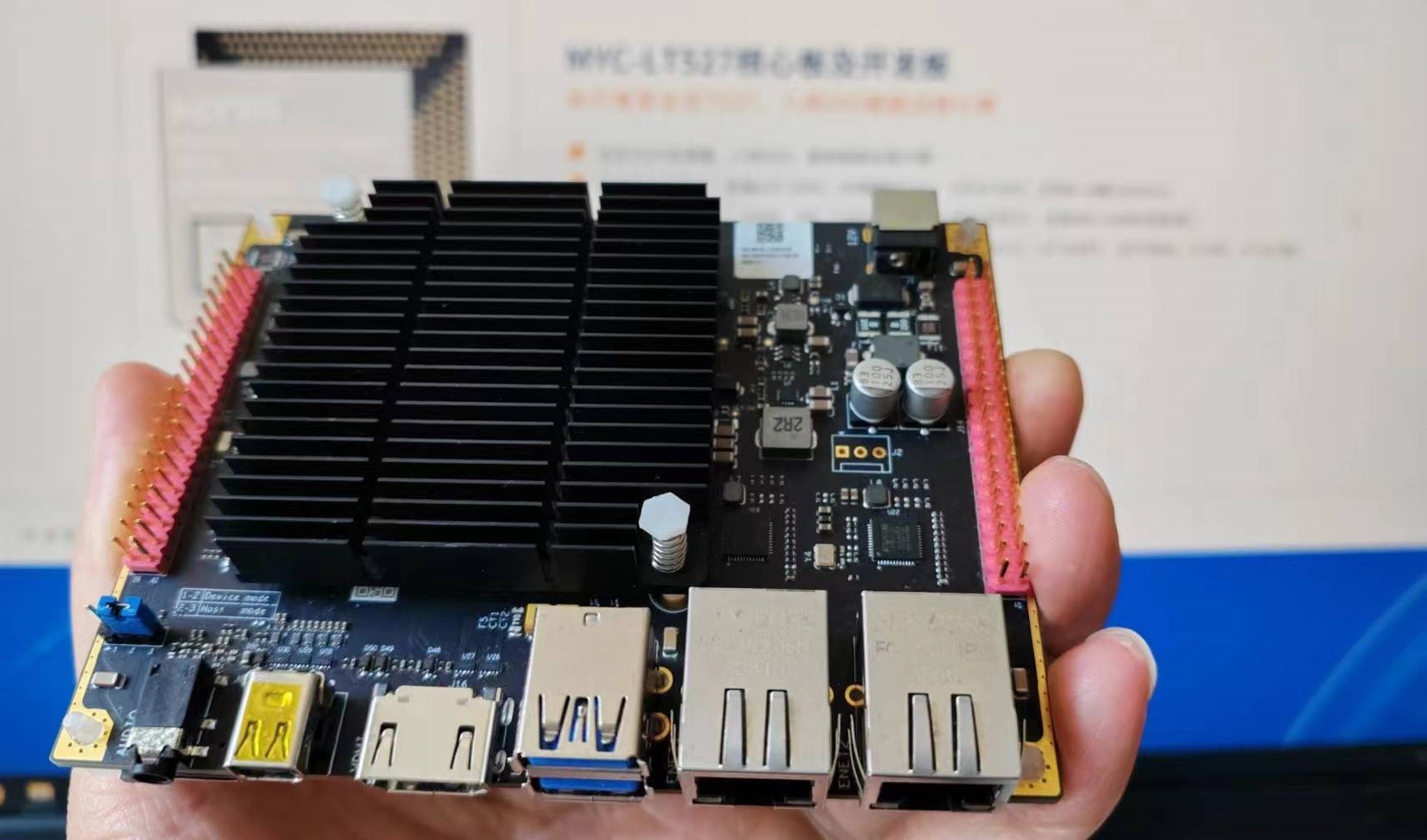

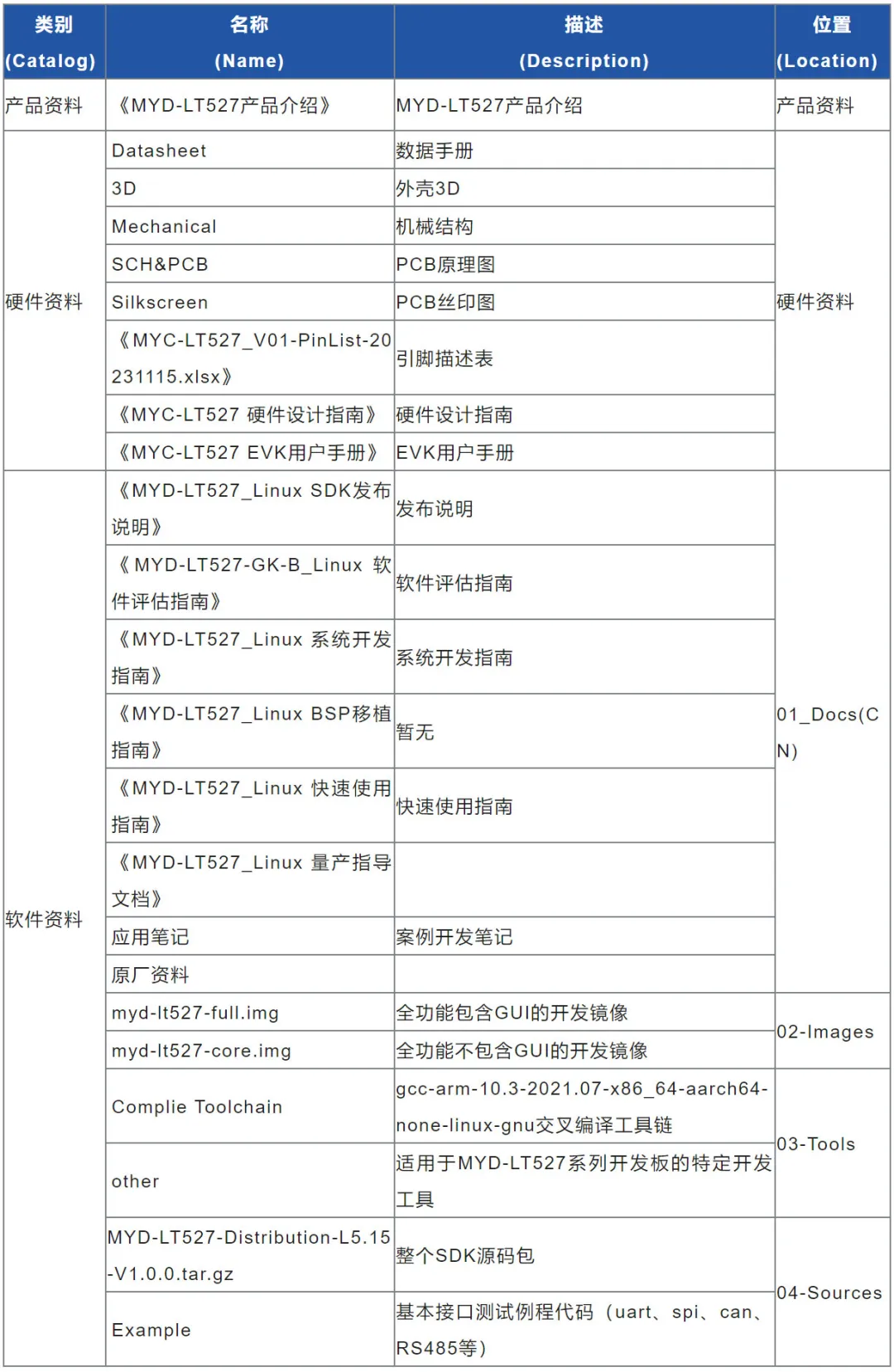

微型工控机T527和【MYC-LT527核心板及开发板】类似,也是提供丰富的外设资源和硬件接口、多种版本型号、开发资料等。

大家可以进入米尔官网提前了解一下:

https://www.myir.cn/shows/138/18.html
