TAS8240 是一款基于 TMR 的紧凑型传感器，带有冗余，经济实惠，由 4 个惠斯通电桥组成，适用于角度检测
在 -40℃ 至 +150℃ 的环境温度范围内，角度精度可达±1.0°
在温度、磁场范围和寿命范围内具有较高的稳定性
提供安全相关应用（如动力转向电机）所需的带冗余的精确转子位置测量

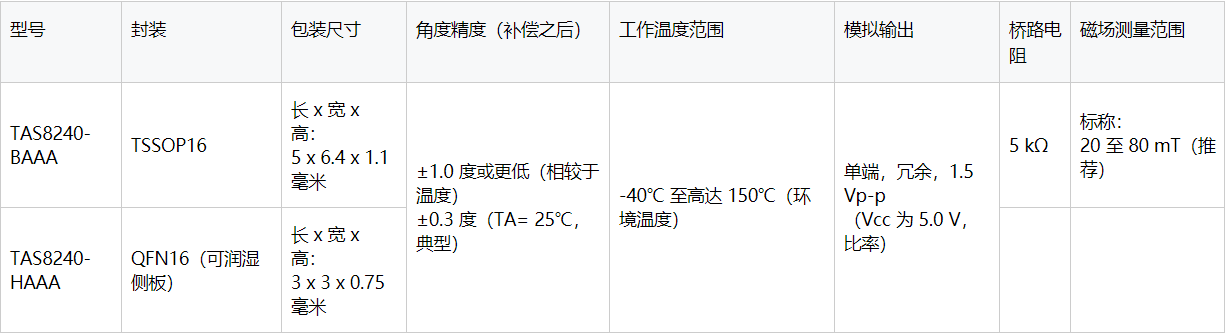

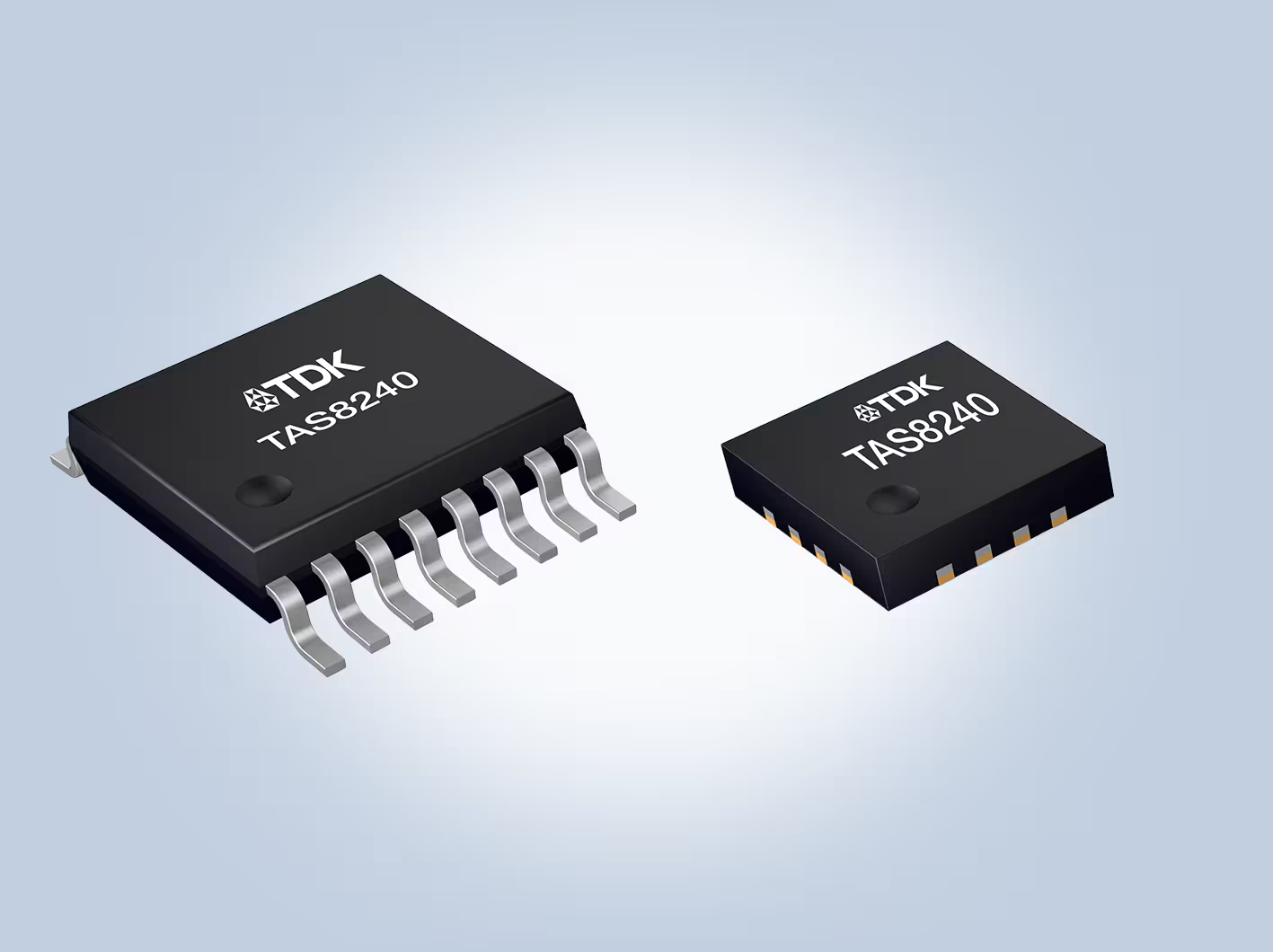

TDK 株式会社（TSE：6762）推出面向汽车和工业应用场景的 TAS8240 传感器，扩大了其隧道磁阻（TMR）角度传感器产品系列。这款全新传感器提供紧凑型 QFN16（3 x 3 mm²）和 TSSOP16 (5 x 6.4 mm²)封装，可实现四个冗余模拟单端 SIN/COS 输出和低功耗。此传感器有助于精确的角度测量，可在受限的空间环境中实现高性能。作为 360°角度传感器，TAS8240 适用于精确测量安全关键型装置（如动力转向、制动助力器或牵引电机）中使用的无刷直流电机的转子位置。*TAS8240 现已开始批量生产，可提供样品。
该传感器包含四对 TMR 半桥，并通过在 x-y 平面上施加磁场提供四个单独的 SIN/COS 输出。然后，即使在其中一个输出信号发生故障的情况下，也可以实现高达 ASIL D 级的更高系统安全级别，同时提供更高的位置信息可用性。
QFN16 封装是一款表面贴装技术（SMT）解决方案，与 TSSOP16 相比，其所占面积小得多，非常适合空间有限的应用场景。可润湿的侧板有助于保障焊接质量，并适用于汽车级场景。根据系统架构的不同，新传感器还可以支持故障后不影响操作的概念。
TDK 首屈一指的 TMR 技术得益于公司在磁传感器技术方面的长期专业知识，并通过成功将精密的 TMR 技术集成到小型封装中，来优化其传感器产品。传感器的角度精度在不同温度和传感器使用寿命内可保持稳定。TAS8240 在已扩展磁场范围内的确定性行为开启了新的应用场景可能性，即使在要求严苛的环境中亦然。
术语表
TMR：隧道磁阻
SMT：表面贴装技术
主要应用场景*
绝对旋转角度传感器
EPS 电机轴角度传感器
方向盘角度传感器
电子刹车电机角度传感器
在电子轴/牵引电机应用中可以替代旋变
主要特点和优点
非接触式 360°角度测量
在 -40℃ 至 +150℃ 的环境温度范围内，角度精度可达±1.0°
冗余：4 个单端 SIN/COS 输出对
安全等级：ASIL D 级
低功耗
支持径向传感概念
针对汽车（AEC-Q100）和工业应用场景进行优化
* 我们并不宣称我们所提及产品的目标应用适合任何用途，因为这必须在系统级别进行检查。
** 所有操作参数必须由客户的技术专家根据每个应用来验证
