惠海推出H6338A 降压恒流IC,5-60V降压9V 12V 24V 36V PWM调光 模拟调光 无频闪

灯具是我们日常生活和工作中不可或缺的照明设备,而其质量和安全性对于我们的生活和工作环境至关重要。

惠海半导体针对智能调光市场,推出了H6338A降压恒流IC,5-60V降压9V 12V 24V 36V PWM调光/模拟调光,无频闪,已被各大智能照明厂商广泛使用。

01 芯片概述


芯片特征

▶输入5V-60V,最大输出电流可达到1.2A

▶满足12V 24V 36V 48V 60V等多种不同电压的照明应用

▶支持多路共阳调光,RGBW高辉65536级调光效果

▶可PWM调光,可模拟调光,调光细腻顺滑无阶梯感

▶低亮一致性好,无回弹

▶内置过温,过流,输出短路保护

▶外围电路简洁,方案稳定可靠


芯片介绍

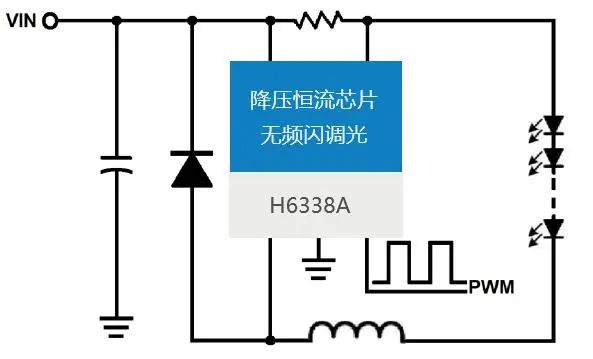

H6338A是一款内置70V功率开关的降压恒流LED驱动IC,输入电压范围5-60V,CS采样电压 0.2V,采样电压低,采样电阻功率损耗也降低,整体转换效率高。内置软启动,过流保护,过温保护功能,调光PWM脚,可进行PWM调光和模拟调光,可以满足小体积无频闪多路调光的需求,很符合照明市场的应用。

02 调光曲线与应用

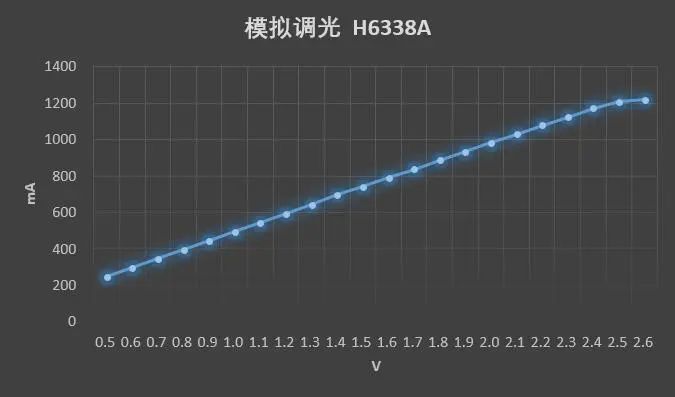

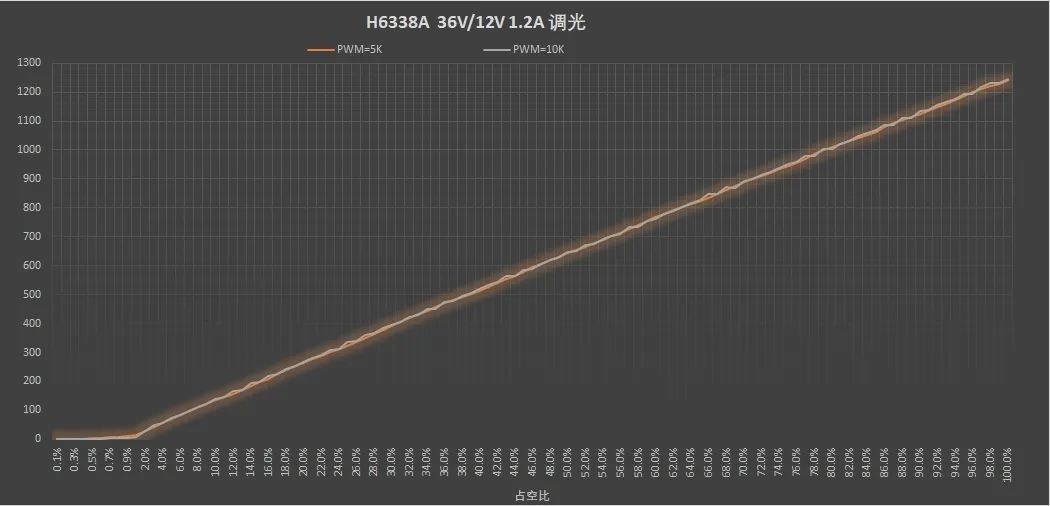

H6338A有PWM调光和模拟调光功能,调光细腻顺滑,无频闪,无阶梯感。

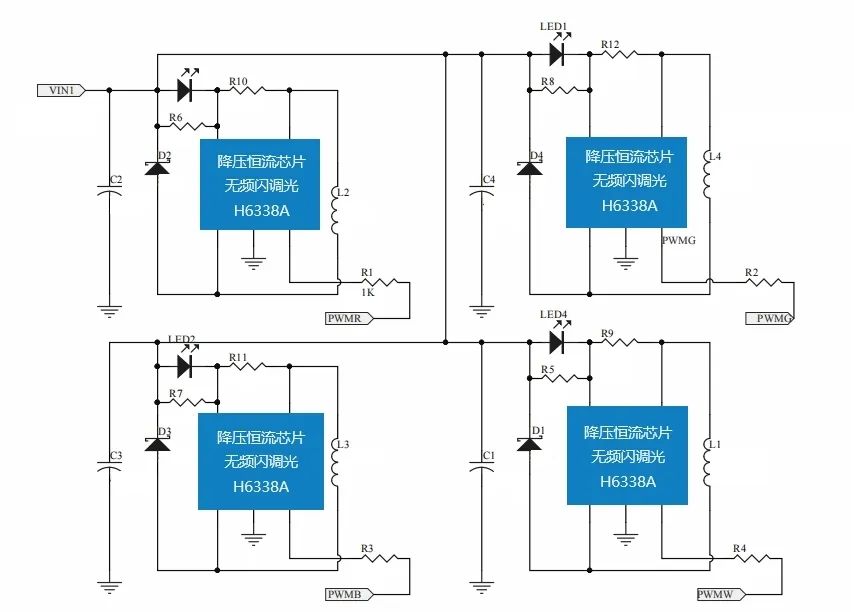

H6338A可做多路共阳极输出,支持RGBW调光,抗干扰强,可实现更高的功率应用和调光效果,可满足12V 24V 36V 48V 60V等电压应用。

03 应用领域

1.恒流控制板:

H6338A可满足AC/DC12-60输入,3V 9V 12V 24V 36V等电压输出,应用于恒流控制板,外围简单,带短路,过温等多种保护功能,整体方案性价比高。

2.LED灯带

H6338A可满足5-60V宽电压输入范围,实现共阳,可进行色温或者RGBW调光功能,调光细腻顺滑无频闪,一致性好。

3.磁吸灯

H6338A可满足磁吸灯48V TO 36V的电参数,外围电路简单,可适配磁吸灯空间小的特点,

支持共阳,可进行色温或者RGBW调光功能。

其它应用领域还有:舞台灯,智能照明,洗墙灯,景观亮化,LED备用灯,信号灯,建筑照明,汽车照明,低压LED射灯等。

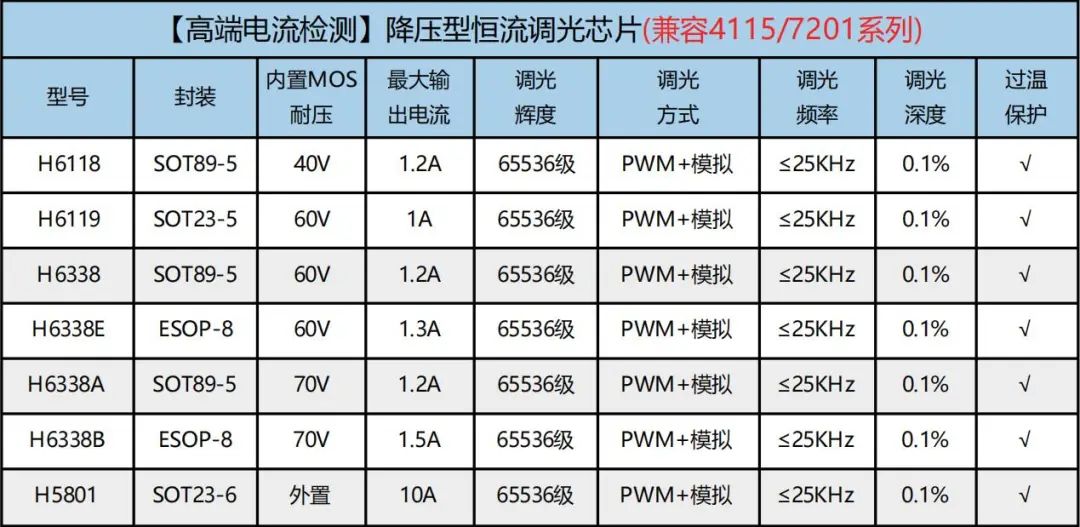

04 同系列产品型号


来源:惠海半导体
