近日，络明芯发布多款车规级/工业级36V 2A/3A/4A同步降压恒压芯片IS32PM342x系列，进一步丰富了汽车电源/工业电源解决方案。该系列芯片采用自适应恒定导通时间（ACOT）环路控制实现对输出电压的快速精准调节，具有响应快，效率高，低功耗，超低EMI，外围器件少等优点，适合于通用车身电源模块，例如：多路氛围灯，ISD日行灯/尾灯，动态尾灯等汽车照明电源供电，以及汽车仪表盘，娱乐导航，ADAS,HUD,DMS等各种应用场合。
IS32PM3427工作电压范围为3.8V~36V，内部集成功率MOS管（上管80mΩ、下管40mΩ)，最大输出电流4A。该芯片拥有业界领先的各项参数，如超低功耗，1uA超低关断电流，25uA静态电流，以节省电池功耗。可配置输出电压范围1V~24V，输出电压精度在常温可达到±1%，在-40℃~150℃范围内可达到±2% 。芯片工作频率高达2.2MHz ，采用无引线WFCQFN-14 (3mm × 4mm) 超小封装，可消除开关振铃，结合内置的扩频功能，实现优异EMI性能。芯片外围器件少，PCB占用空间小，可大大降低整个系统BOM成本。芯片工作效率最高可达95%。该芯片可配置轻载时自动切换到PFM模式，5V/100mA效率高达91%左右。芯片内置完善的故障检测和保护机制，包括输出短路，输出过压，PGOOD状态输出，过热关断等保护。该系列芯片已经通过AEC-Q100 grade1认证，-40℃~150℃工作结温，可以满足汽车电子系统严苛的应用环境需求。
图1、IS32PM3427典型应用
01 轻载两种工作模式可选择
1）PFM模式；
当配置为PFM工作模式，可以实现超低的静态功耗和全负载范围较高的工作效率。PFM模式下，IS32PM3427静态电流可低至25uA，工作效率可达到95%。
2）FCCM模式。

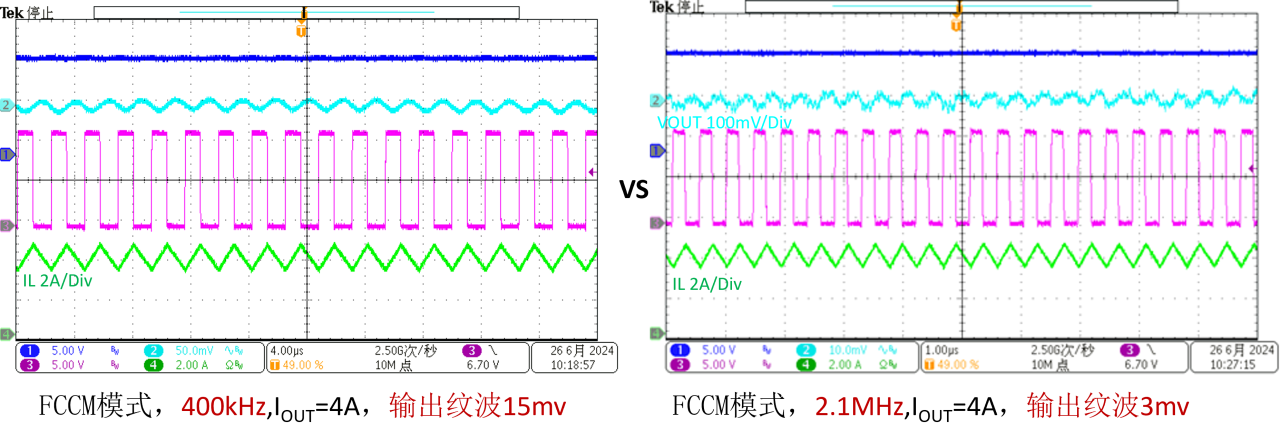

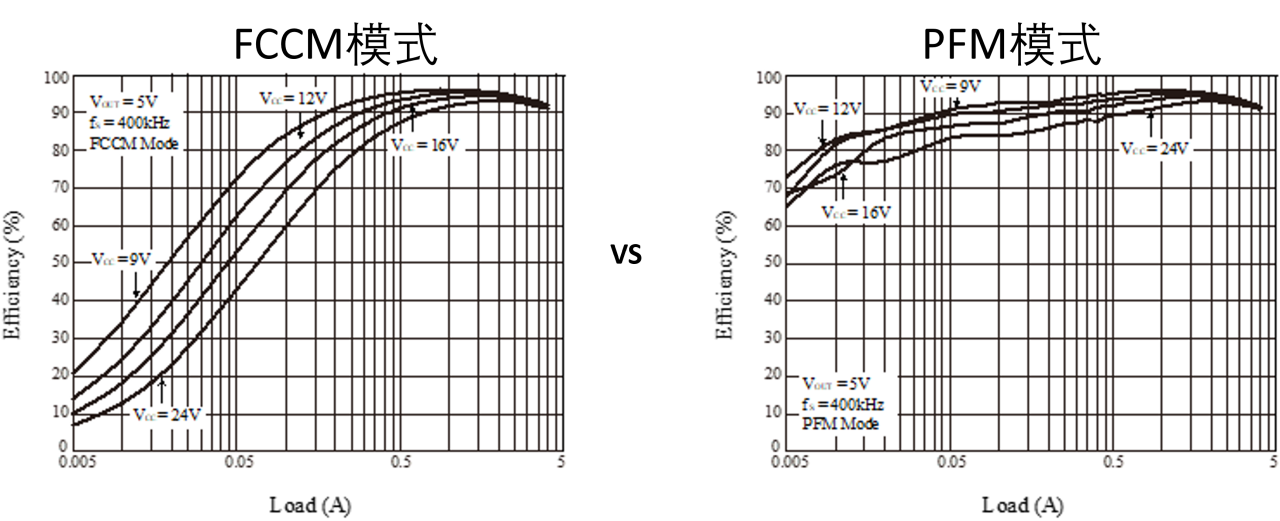

当配置为FCCM工作模式，芯片在全负载范围内以固定开关频率工作，输出纹波大大减小，系统EMI大大降低。图2、PFM&FCCM效率对比。图3、4，输出纹波对比。
效率对比
图2、FCCM&PFM效率对比
纹波对比
图3、PFM&FCCM输出纹波对比
图4、FCCM相同电流不同频率输出纹波对比
02 优秀的EMI性能
封装工艺（Flip chip on lead frame）

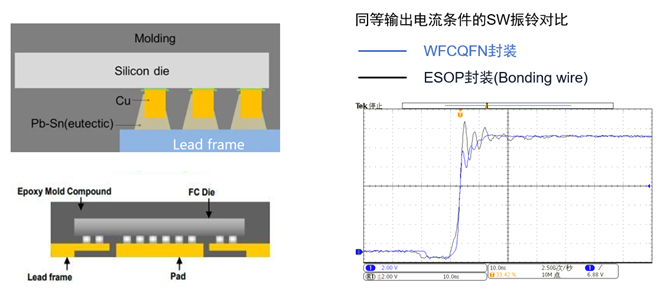

IS32PM3426/27采用无引线WFCQFN-14封装（外围尺寸3mm X 4mm），能够有效减小寄生参数，大降低EMI发射，同时增强散热能力。图5、振铃测试对比。
图5、振铃测试
封装设计
采用输入对称的封装设计，上管、下管与两个Vin滤波电容可以分别组成两个高频电流回路，两个回路中的高频电流方向相反；可以巧妙地抵消近场磁场，进而减小EMI辐射发射。PCB设计时，推荐将输入电容对称布局，且尽量靠近芯片，从而更好的发挥芯片对称输入的结构优势。图6、引脚设计和layout参考。
图6、引脚设计&PCB 布局参考
扩频技术

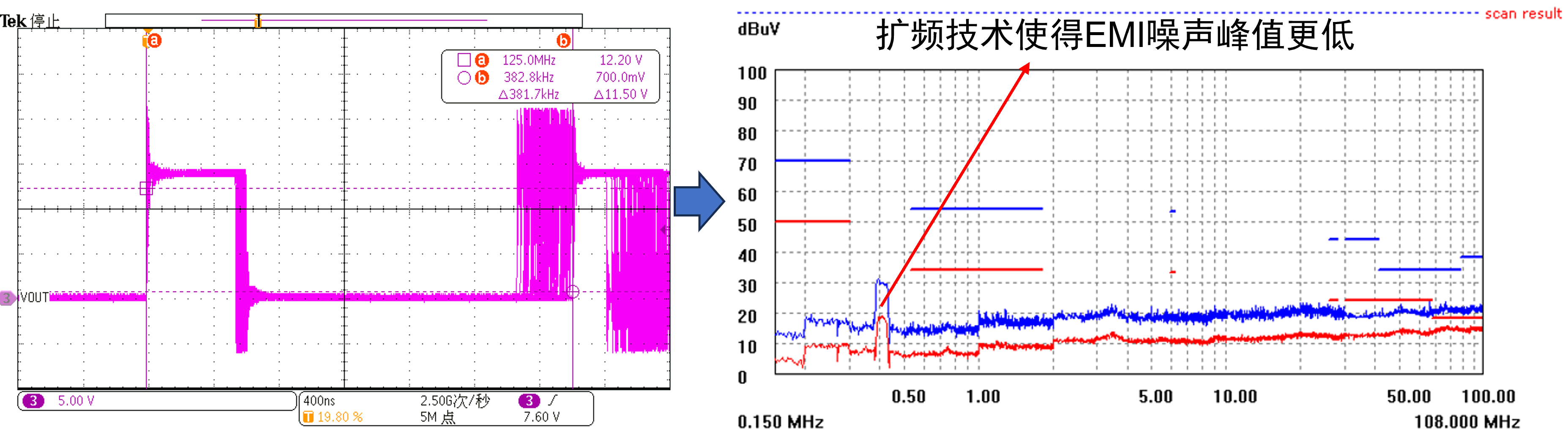

内置扩频技术,可以将集中在开关频率上的能量分散到开关频率附近的频段，从而减小开关频率及倍频处的EMI噪声。
图7、扩频测试
EMI实测表现

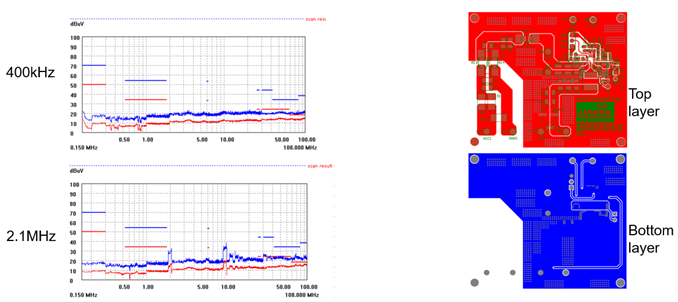

以下输出5V/4A，2层板，加共模电感，PASS CSPRS5 class 5 测试

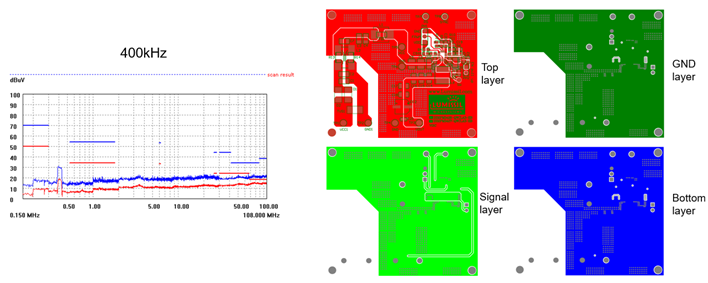

以下是输出5V/4A，4层板，不加共模电感，PASS CSPRS5 CLASS 5测试

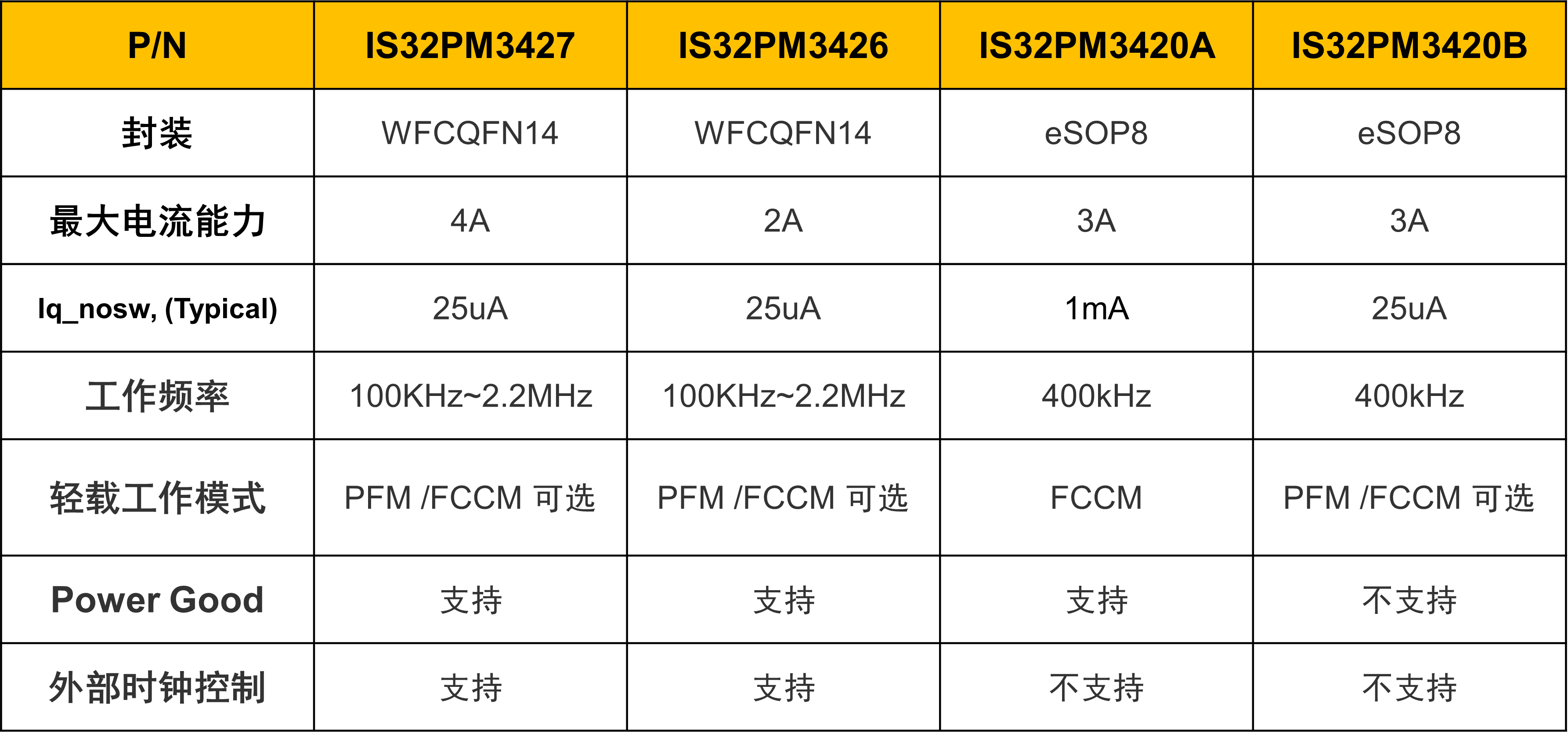

03 IS32PM342x系列选型
IS32PM3426/27主要特性
输入电压范围:3.8V~36V
输出电压精度：±1%(25℃)，±2 %（-40℃~150℃）
输出电压范围：1V~24V
最大输出电流：2A（PM3426）/4A (PM3427)
可调工作频率：100KHz~2.2MHz
关断电流：1uA（典型），超低静态电流:25uA(典型)
效率高达93%（5V/3A）
轻载效率高达91%（5V/100mA）
FPWM PIN选择轻载FCCM或PFM工作模式
支持扩频，优化EMI性能
内置环路补偿和软启动
输出电压故障提醒
故障保护功能
√ 逐周期限流保护
√ 精确的UVLO保护
√ 输出过压保护
√ 输出短路保护
√ VDD欠压保护
√ TSD保护
符合AEC-Q100 grade 1认证
超小封装：WFCQFN-14 (3mm × 4mm)
工作结温度：-40~150℃
IS32PM3420A/B独有特性
最大输出电流：3A
固定工作频率：400KHz
满载效率高达91%（5V/3A）
轻载效率高达90%（5V/100mA）
输出电压故障提醒(PM3420A)
可配置FCCM或PFM轻载工作模式(PM3420B)
封装：SOP-8-EP
