温湿度作为环境参数的重要指标,在智能化、信息化的时代对生产、生活、科研等各个领域都产生了深远的影响。温湿度传感器芯片的广泛应用不仅能够帮助用户实现温湿度环境监测智能化控制,还能提升家庭安全以及改善室内环境质量。从而为用户创造一个更加舒适、健康和节能的居住环境。
申矽凌推出新一代模拟输出温湿度传感器芯片-CHT8336,实现温湿度环境监测的精准化及低能耗的优化管理,为您的智能化场景应用保驾护航。
产品介绍
CHT8336是一款模拟输出温湿度传感器,湿度精度的典型值为±2.0%RH,温度精度典型值为±0.5℃。用户在使用时,无需重新校准,给芯片供电即可直接从不同的IO引脚读取温度和湿度输出电压。芯片电压工作范围为1.8~5.5V, 功耗低。
芯片内部包括一个高精度带隙电路、一个模数转换器、一个带非易失性存储器的校准单元和两个DAC输出。温湿度模拟输出电压稳定,标准环境下温湿度输出电压抖动不超过0.01V。芯片精度高,输出电压分辨率可达1mV。测量温湿度响应速度快,而且模拟输出IO口驱动能力可达2mA.
该芯片具有小尺寸、高精度以及低功耗的特点,可以广泛应用到智能家电、工业控制以及环境检测等领域。
产品特性
• 工作电压范围:1.8V -5.5V
• 平均功耗(每秒转换两次)220uA(Typ.)@3.3V
• 温湿度精度:
±0.2℃(Typ.), 0.5℃(Max.) from 20℃ to 50℃
±0.5℃(Max.), 1.0℃(Max.) from -40℃ to 125℃
±3.0%RH(Max.) from 20%RH to 80%RH
(有条件支持定制湿度输出斜率)
• 测量使用范围:-40℃~ 125℃, 0%RH ~ 100%RH
• DFN-2×2-4封装尺寸:2.0mm*2.0mm*0.75mm

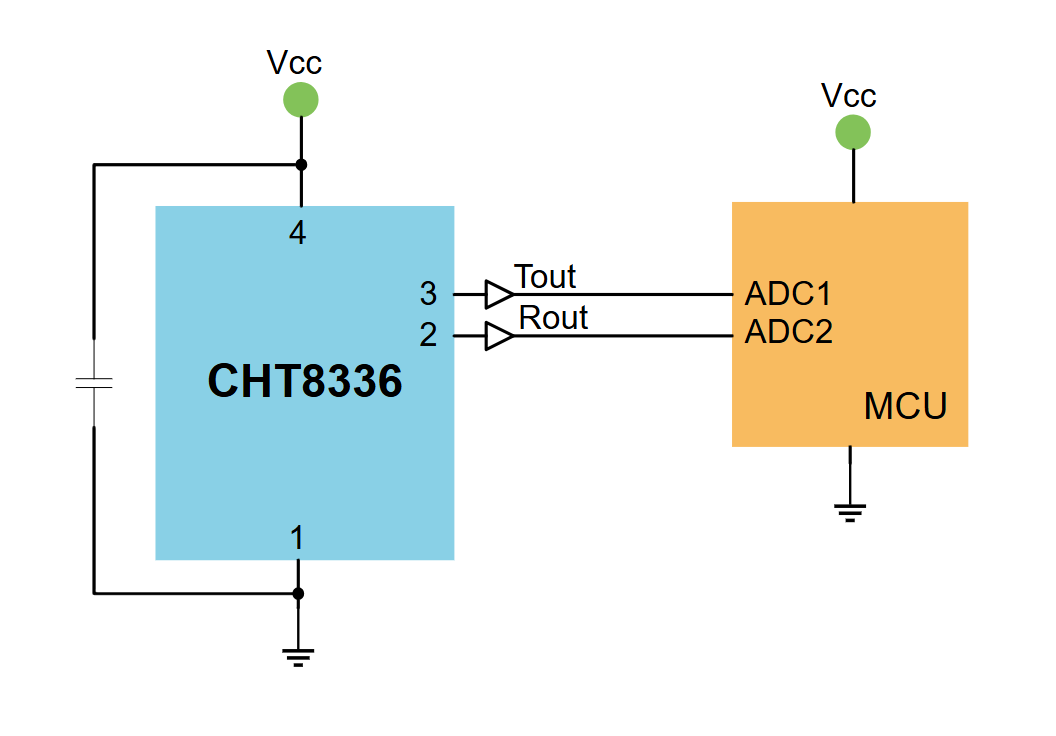

Figure1 CHT8336 典型应用图
温度模拟电压输出

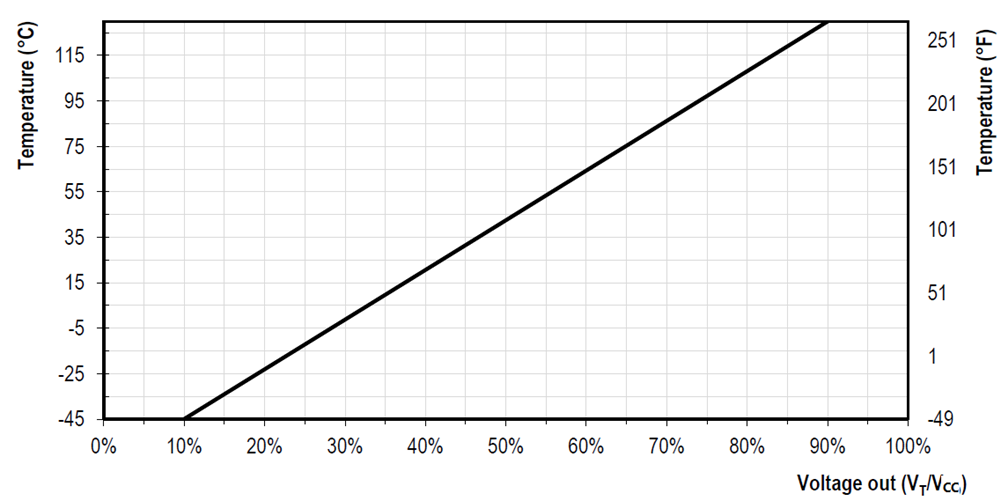

Figure2 温度模拟电压输出
湿度模拟电压输出,并可以定制“电压-湿度”斜率

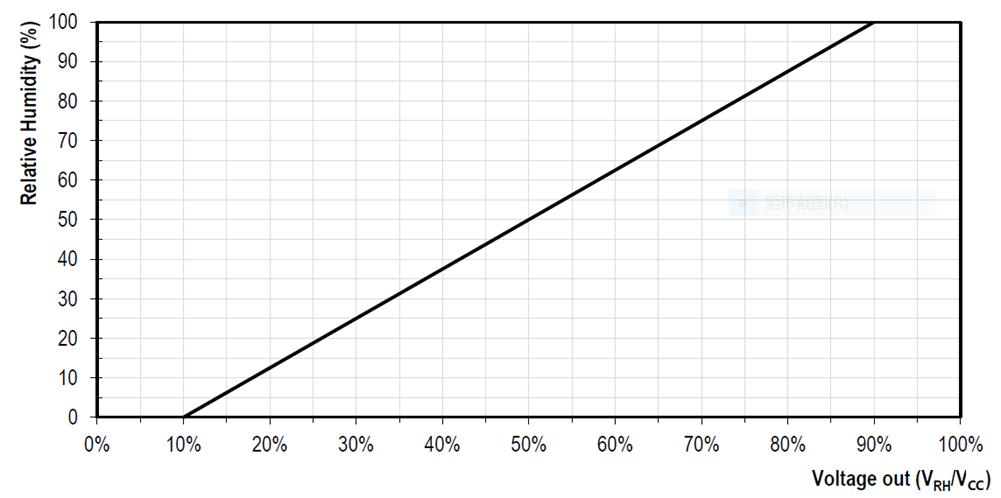

Figure3 湿度模拟电压输出
产品应用领域
申矽凌温湿度传感器芯片在智能家居系统中的应用非常广泛和高效。能够实时监测冰箱、空调内部的温湿度,确保食品保鲜和室内环境舒适;能够通过实时监测室内的温湿度数据,根据用户的设定自动调节空调、加湿器、除湿器等设备的运行状态,从而为用户创造一个更加舒适、健康的居住环境。
除了监测温湿度数据外,温湿度传感器芯片还可以与其他传感器如烟雾传感器、气体传感器等结合,构建家庭安防监控系统。当室内的温度、湿度出现异常或存在火灾、漏水等安全隐患时,系统能够及时报警并采取相应的安全措施,确保家庭安全。
在工业环境监测领域,通过在工业环境中部署温湿度传感器,可以实时监测和记录环境温湿度数据,帮助管理人员及时发现异常情况并采取相应的措施,确保生产过程的稳定性和产品质量;在农业领域,温湿度传感器可以用于监测温室、大棚等环境,为作物的生长提供适宜的条件。
在冷链物流领域,温湿度传感器芯片能够高精度地监测并记录冷链运输过程中的温度和湿度数据,当冷链运输环境中的温湿度超出预设的安全范围时,温湿度传感器芯片能够触发报警机制,通过声音、灯光或无线信号等方式向管理人员发送警报,确保货物安全。

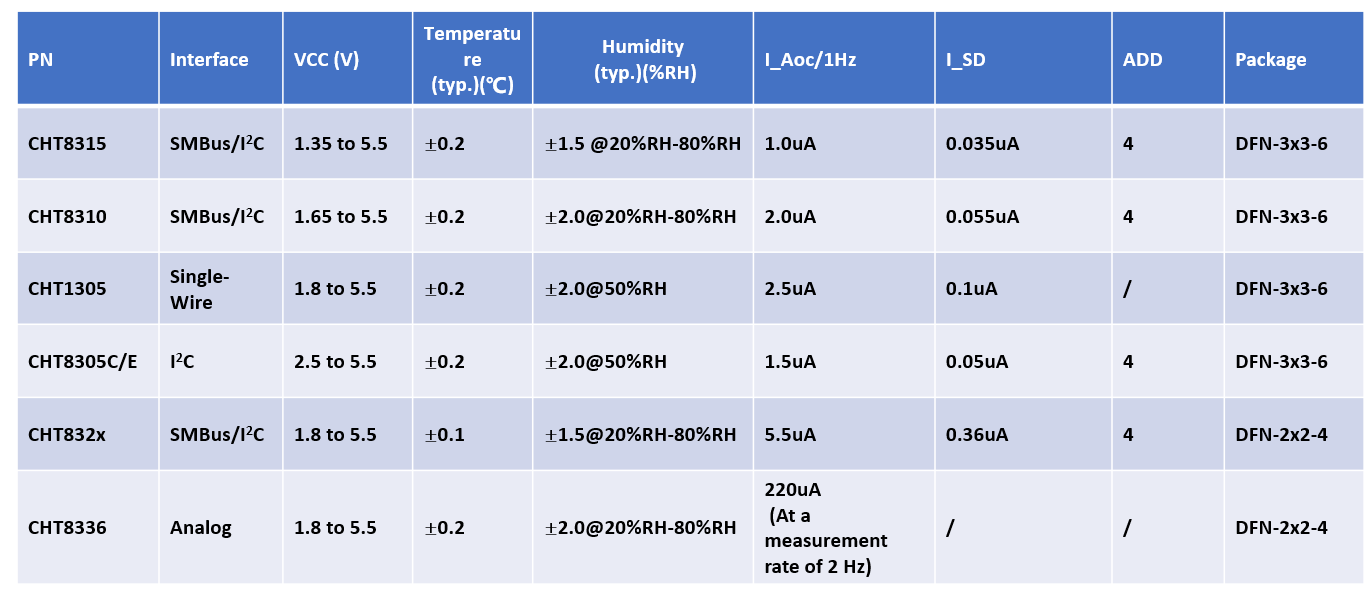

温湿度产品选型列表
关于申矽凌
上海申矽凌微电子科技股份有限公司是一家专注于高性能传感器芯片以及混合信号芯片的半导体设计公司。自2015年成立以来,公司已成功研发并量产300多款具有完全自主知识产权、富有竞争力的产品。产品涵盖温度传感器、环境传感器、数模转换、数字接口、运放比较器以及安全芯片等多个品类,可广泛应用于工业、汽车、通讯、医疗以及消费电子等领域。
申矽凌致力于把创新的传感器技术与成熟的集成电路工艺相结合,以“连接数字世界与物理世界”为使命,立足中国、服务全球,为客户提供稳定、可靠、高性能的一站式芯片解决方案。
