01 概述
差分放大器是模拟电路的一个重要分支，其对环境噪声具有更强的干扰抗性、能够有效抑制共模噪声。航晶公司现有对标进口型号INA148、INA133、INA117的成熟国产化替代型号HJINA148、HJ133A、HJINA117，其具有输入共模电压范围最大可达±300V的特性。在此成熟产品设计、工艺等基础上，航晶公司现推出一款全新国产化超高共模电压差分放大器HJ8479，其最大输入共模电压范围可达到±600V，能够完全替代进口器件AD8479，可以满足用户在更高共模电压领域方面的需求。
02 电原理
HJ8479的设计原理与AD8479类似，都是通过电阻网络的比例设计来达到增大输入共模电压范围。航晶借鉴之前研制差分放大器的成熟经验，对电阻网络中电阻材料、阻值及比例的选择进行了优化设计，使HJ8479选择的电阻比AD8479的选择更优、可靠性更高。
在超高共模电压输入应用场景下，此时超高共模电压将会给器件带来较大的输入电流，这个较大输入电流不仅使器件的输出误差可能变大，也使器件在工作时带来较大的热功耗。HJ8479通过对电阻进行优化设计后，即使在超高输入共模电压下工作，器件的热功耗仍然可以很低，相较于AD8479，HJ8479具有更优秀的稳定性。
03 封装形式及引出端
1．封装形式

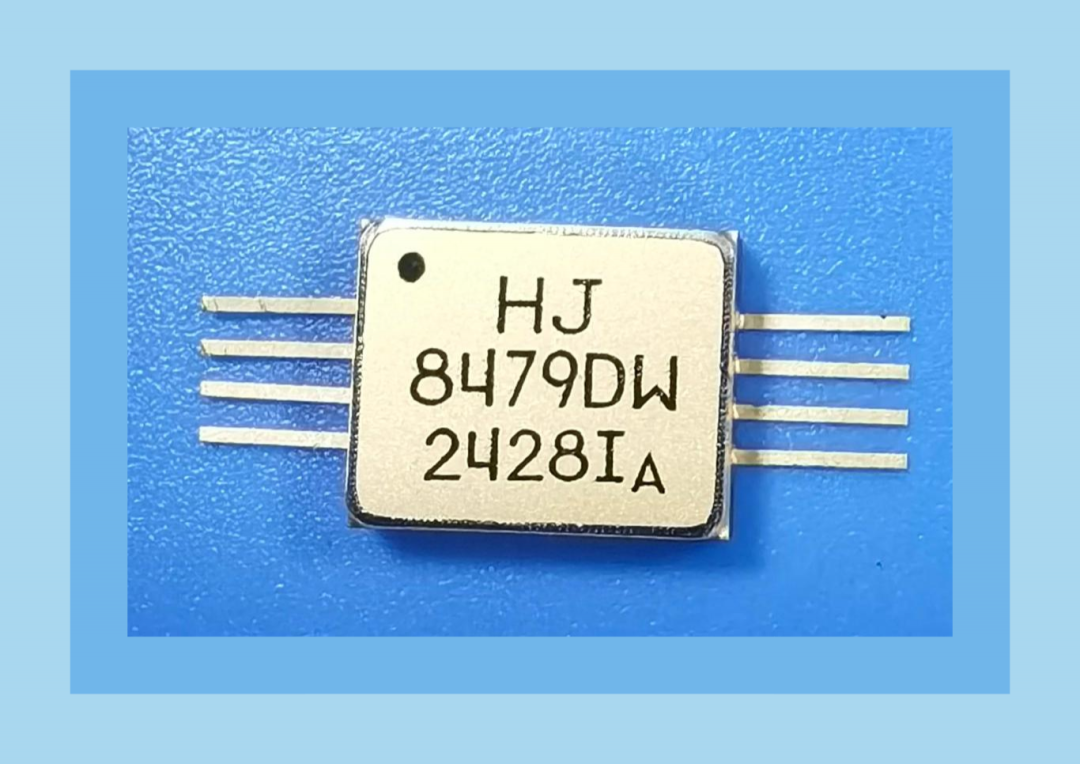

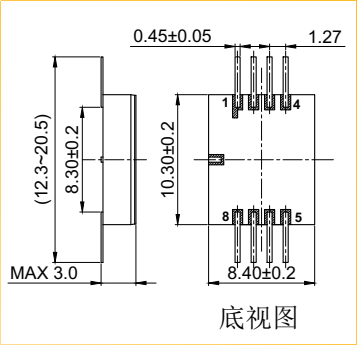

HJ8479采用F08-04B陶瓷扁平封装，外形尺寸如下图。

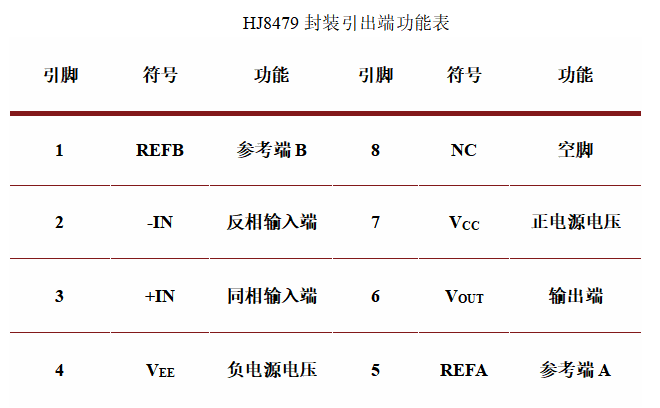

2．引出端功能

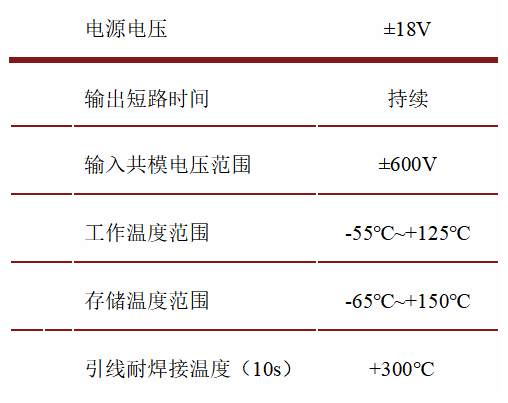

04 绝对最大额定值

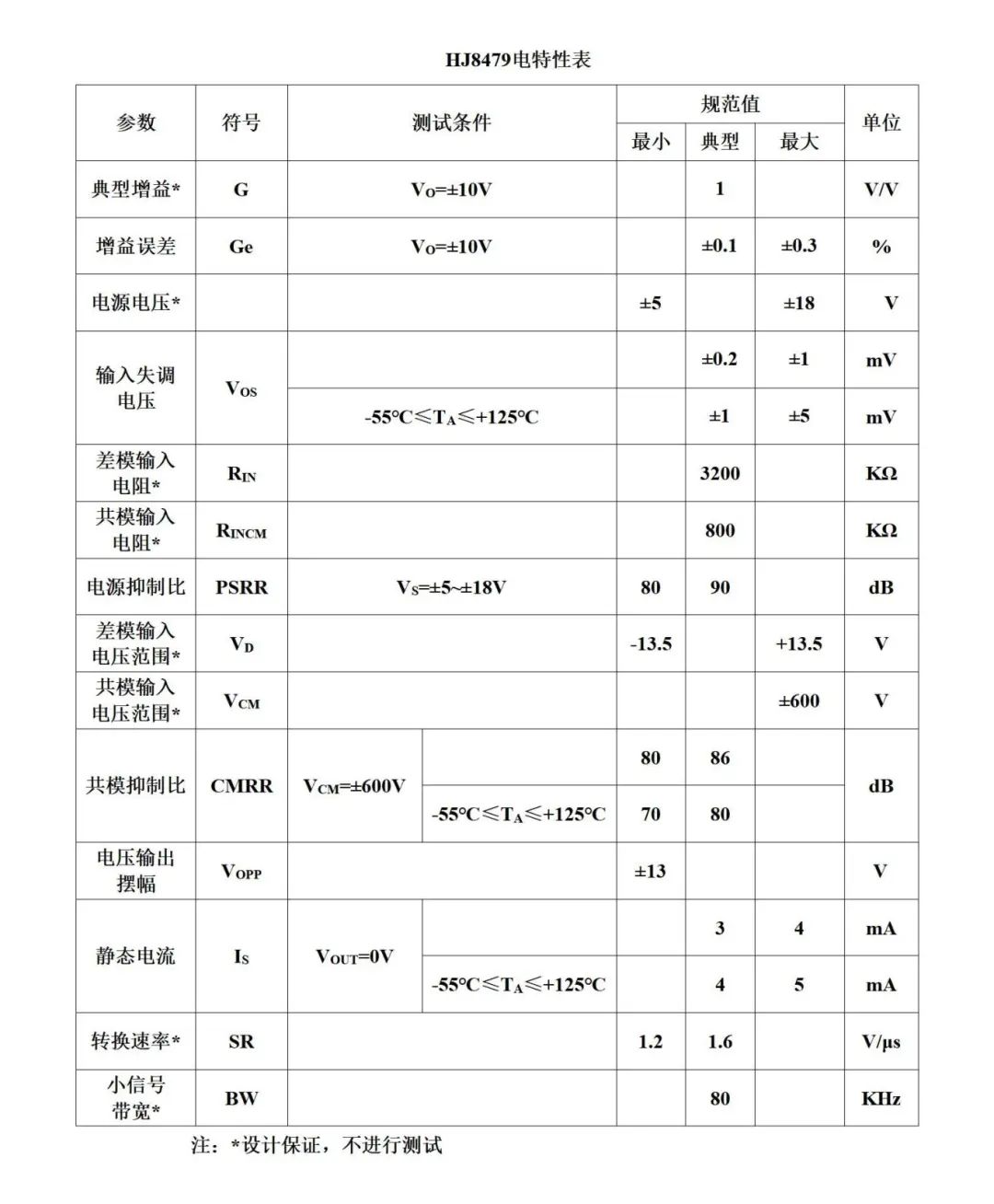

05 电特性参数

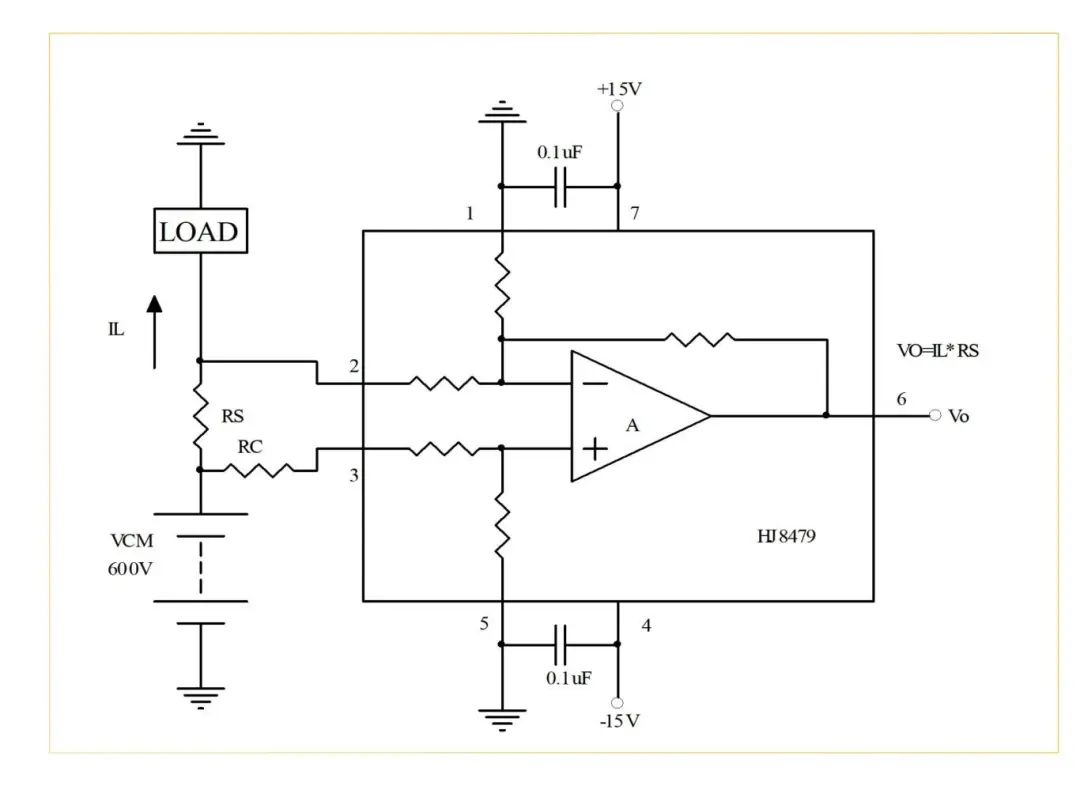

06 典型应用图
HJ8479应用注意事项可参考AD8479。
来源：航晶微电子
