博瑞集信推出12W高增益、高效率 | GaN MMIC内匹配功率放大器

介绍

近日,博瑞集信推出一款型号为BRGF035012FWJ的高增益GaN内匹配功率放大器,采用QFN24(5mm*5mm)封装,该产品可在2.5GHz~4GHz宽频段内实现12W饱和输出,具有高功率附加效率(PAE=50.4%,Pout=42dBm@3.7GHz),Pin为21dBm时,带内增益平坦度可达±0.5dB。

该产品适用于脉冲波或载波应用,例如数据库、雷达、通用发射机等。

产品特点

  • 工作频率:2.5GHz~4GHz

  • 小信号增益:29.8dB@3.7GHz

  • 饱和输出功率:41.9dBm@3.7GHz

  • 功率附加效率:50.4%@3.7GHz

  • 供电28V,静态工作电流130mA

  • 封装形式:QFN24(5mm×5mm)

电气规格

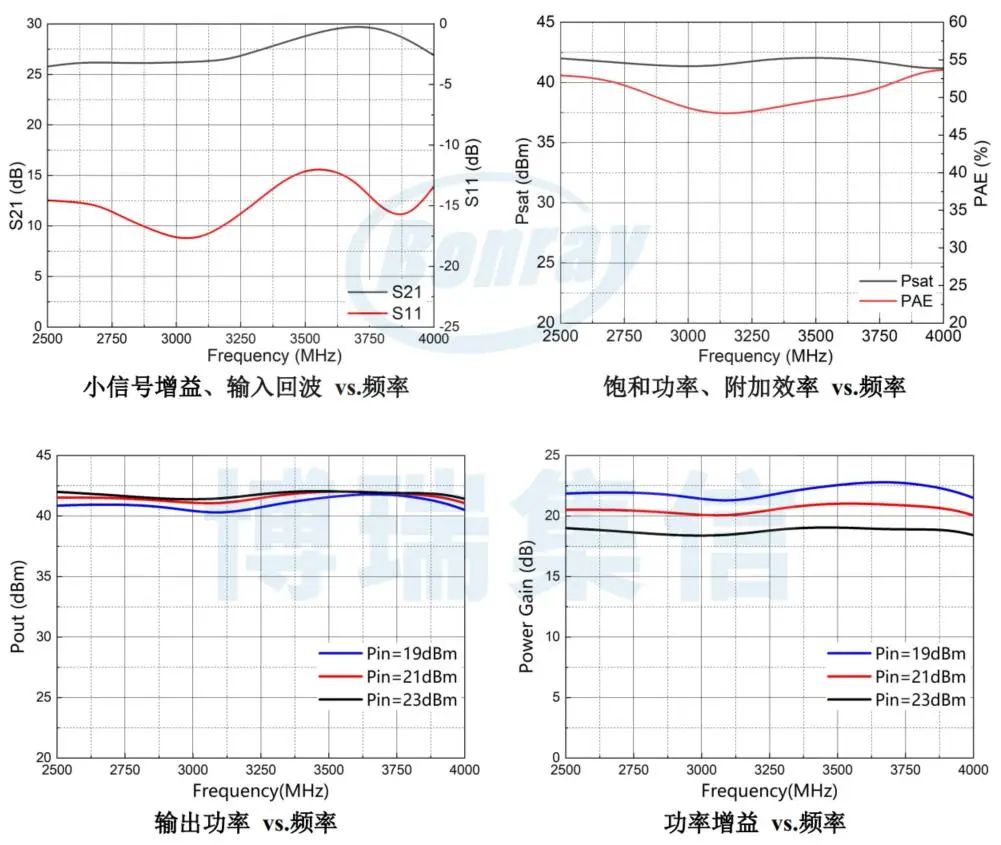

典型性能图

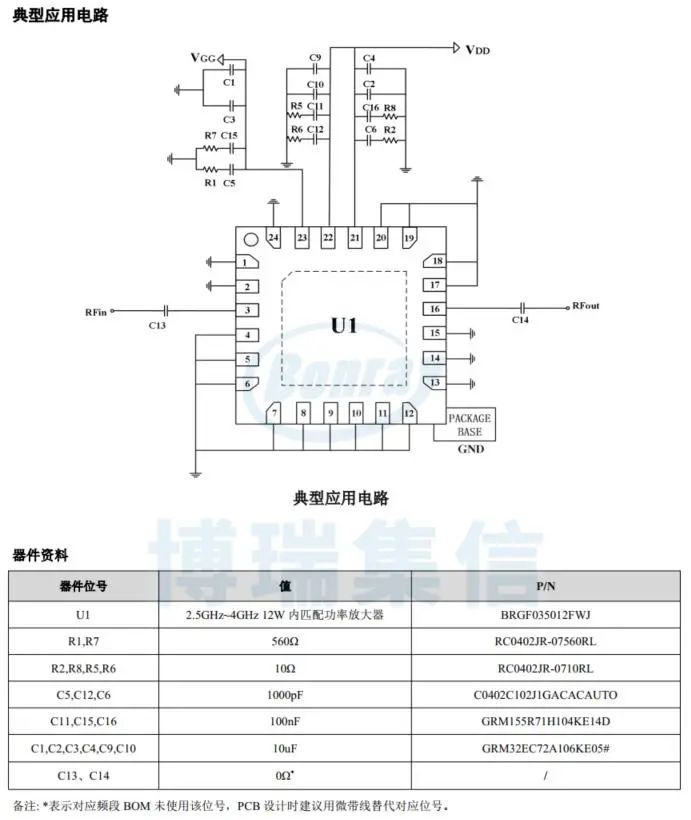

应用电路

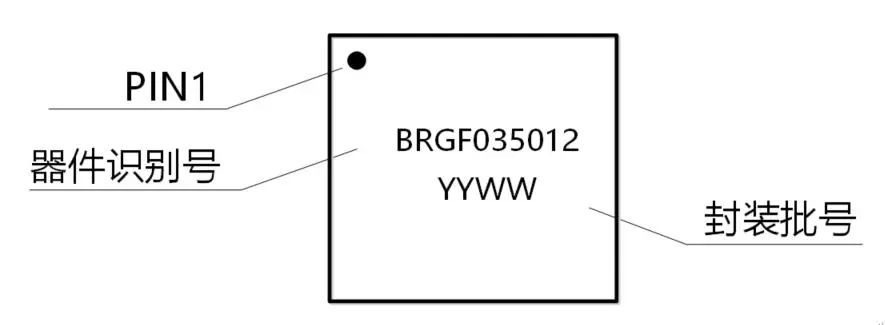

封装形式


来源:博瑞集信
