杰瑞兆新推出全国产功率因数校正(PFC)模块

杰瑞兆新推出MXPF-CD390系列功率因数校正(PFC)模块,该系列产品采用标准工业砖封装,包含半砖1200W和1/4砖500W两种规格,针对单相交流220V电网设计,具有全国产、高功率因数、低谐波、高功率密度、支持并联、内置浪涌抑制、具备短路保护等突出特点,内部元器件实现100%国产化,通过第三方鉴定认证,能为机载、车载、舰载、工业控制等交流输入场景提供国产化解决方案。


产品亮点

全负载范围内低谐波失真

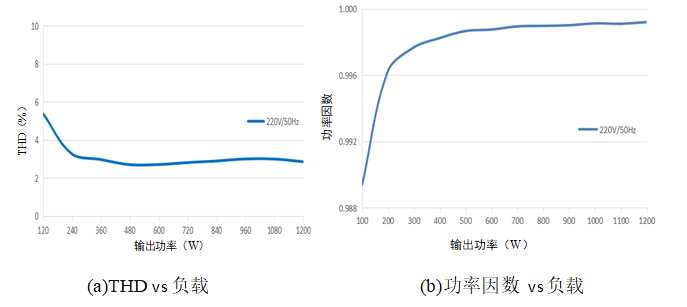

为提高系统可靠性,在实际使用中客户一般会功率降额,因此需要在尽可能宽的负载范围内实现低谐波失真(THD)。该系列产品采用先进电路拓扑和数字控制算法,优化全负载范围内THD,达到10%负载THD<5%,半载以上THD<3%,解决用户使用痛点。


内置输入浪涌抑制电路

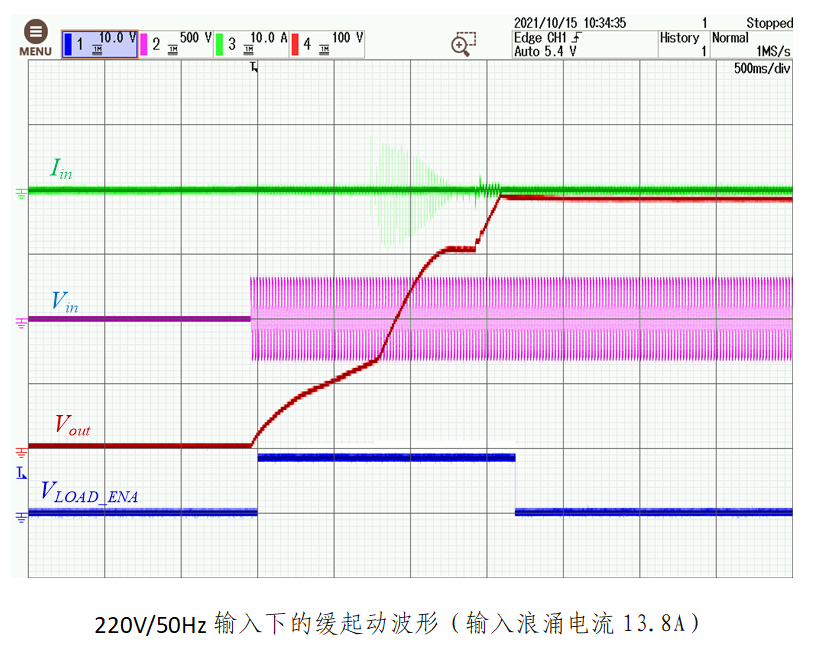

采用内置晶闸管半控整流电路,将输入启动分为预充电、晶闸管缓启、BOOST启动三个阶段,通过控制晶闸管的脉宽和启动时序有效抑制不同输入条件下的输入浪涌电流。


输出短路保护功能

市面上主流的PFC模块一般不具备输出短路保护功能,一旦后级DC/DC电路损坏,将会导致PFC模块失效。

该系列产品具有输出短路保护功能,当检测到PFC输出短路时,会在微秒级的时间内快速关闭输出,避免PFC模块损坏。当短路故障状态消除后,可以自动恢复正常工作状态,无需重新上电重启,大幅提高系统可靠性。


灵活并联实现功率扩容

该系列产品采用软硬件结合的新颖均流控制策略,可实现8台以上并联扩容,均流度在3%以内,可以轻松应对更大功率应用需求。


全数字化支持在线管理

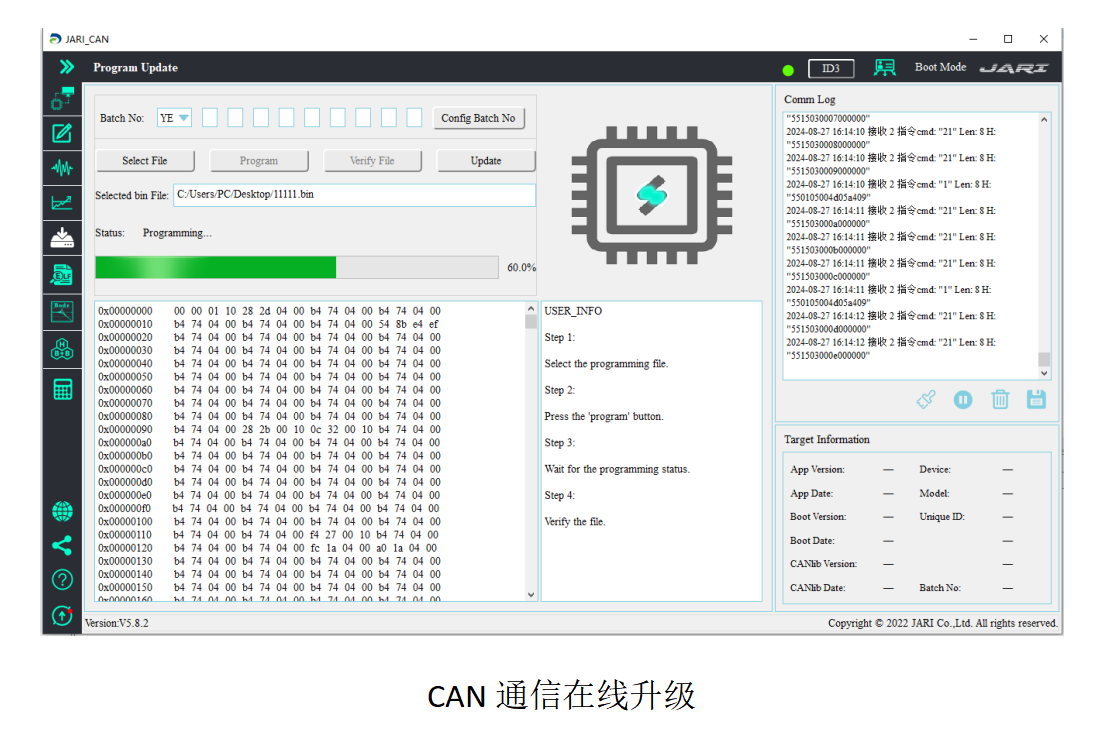

该系列产品采用全数字控制,可以实时上报电源内部的电压、电流、频率等工作状态和故障情况,同时可根据用户实际负载调优,支持在线升级,节约维护成本。


产品指标

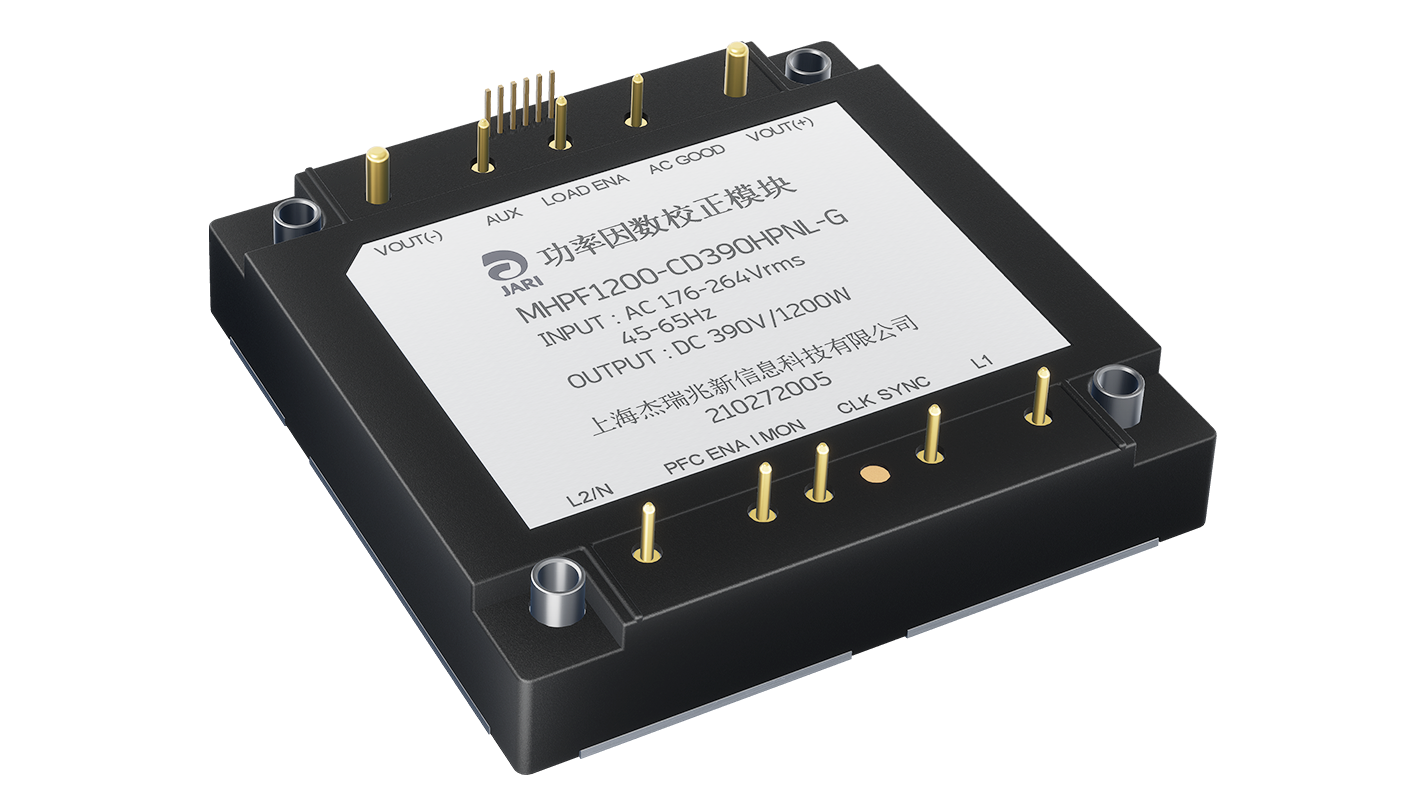

MHPF-CD390产品指标


· 元器件100%国产化

· 输入电压范围:176~264Vrms

· 输入浪涌电压:290Vrms/100ms

· 输入频率范围:45~65Hz

· 效率:高达96.8%

· 功率因数:>0.99

· 输入总谐波失真:<3%

· 内置输入电流浪涌抑制电路,具有输出短路保护功能

· 支持8台以上并联扩流

· 工作壳温:-55℃~100℃

· 标准工业半砖:63.14×60.6×12.7(mm)

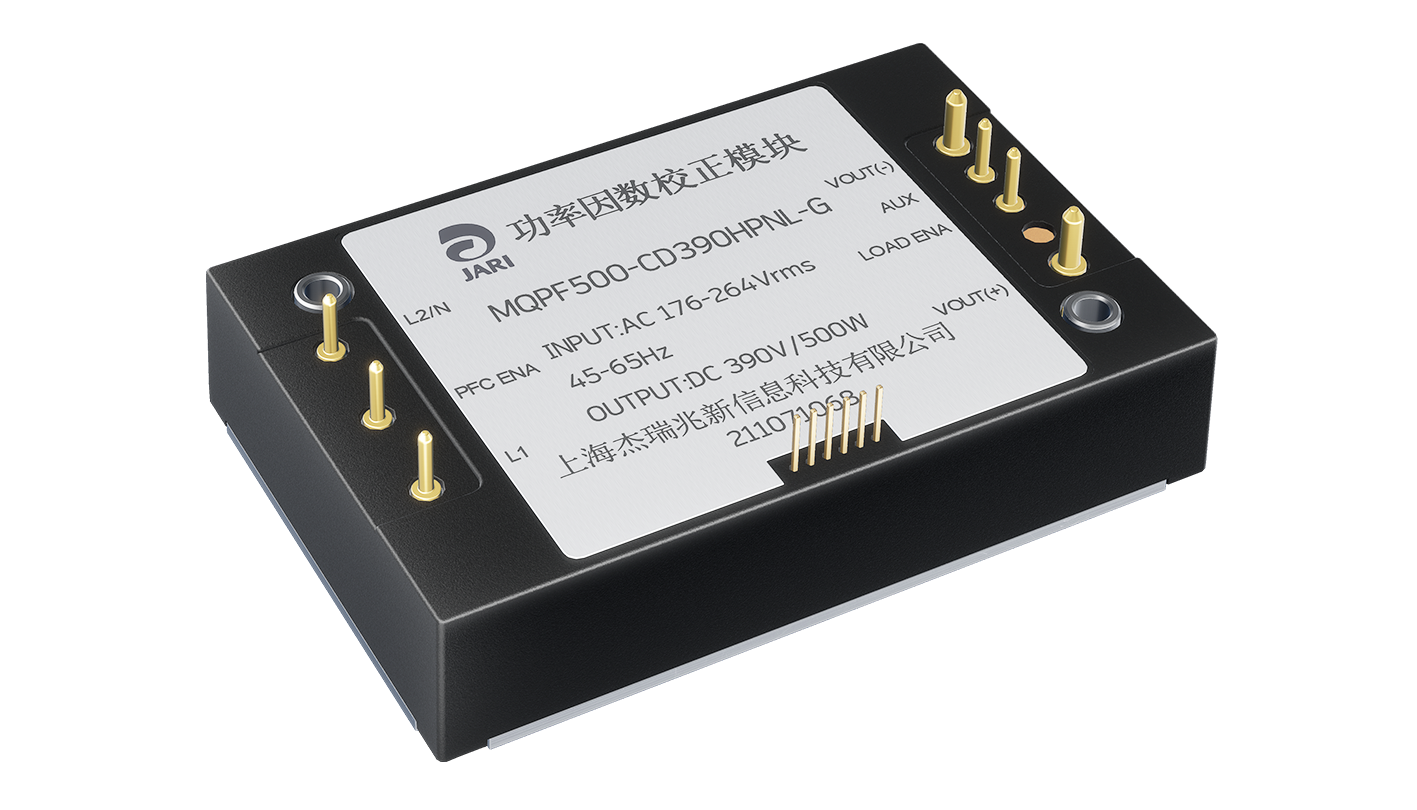

MQPF-CD390产品指标


· 元器件100%国产化

· 输入电压范围:176~264Vrms

· 输入浪涌电压:290Vrms/100ms

· 输入频率范围:45~65Hz

· 效率:高达96%

· 功率因数:>0.99

· 输入总谐波失真:<3%

· 内置输入电流浪涌抑制电路,具有输出短路保护功能

· 工作壳温:-55℃~100℃

· 标准工业1/4砖:39.01×60.6×12.7(mm)

选型使用

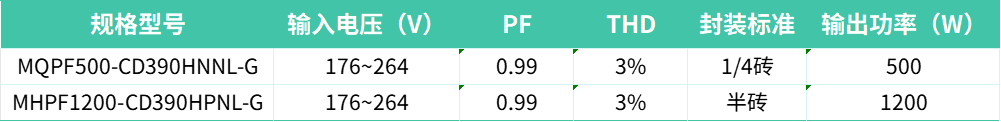

MXPF系列PFC模块提供以下型号


杰瑞兆新

特大型国有企业中国船舶集团下属控股公司,国家高新技术企业,深耕高性能电源领域,是国内高端电源核心供应商,致力于成为模块电源及其应用解决方案的全球领跑者。拥有丰富的电源核心芯片、拓扑结构、供电架构、封装工艺和电磁兼容设计、开发及应用经验,累计开发30多个系列数千种型号产品,涵盖电源芯片、模块电源和系统电源,能够提供从输入到负载的一体化供电解决方案,产品广泛应用于航空航天、船舶、雷达、通信、电力、无人机等领域。

欢迎访问企业官网获取更多资讯 www.jarizx.com

来源:上海杰瑞兆新信息科技有限公司
