车载等级直插式MEGACAP电容器，符合AEC-Q200车载标准
通过优化金属框架材料实现低电阻
产品阵容包括99 nF/1000 V（1类电介质）和47 μF/100 V（2类电介质）

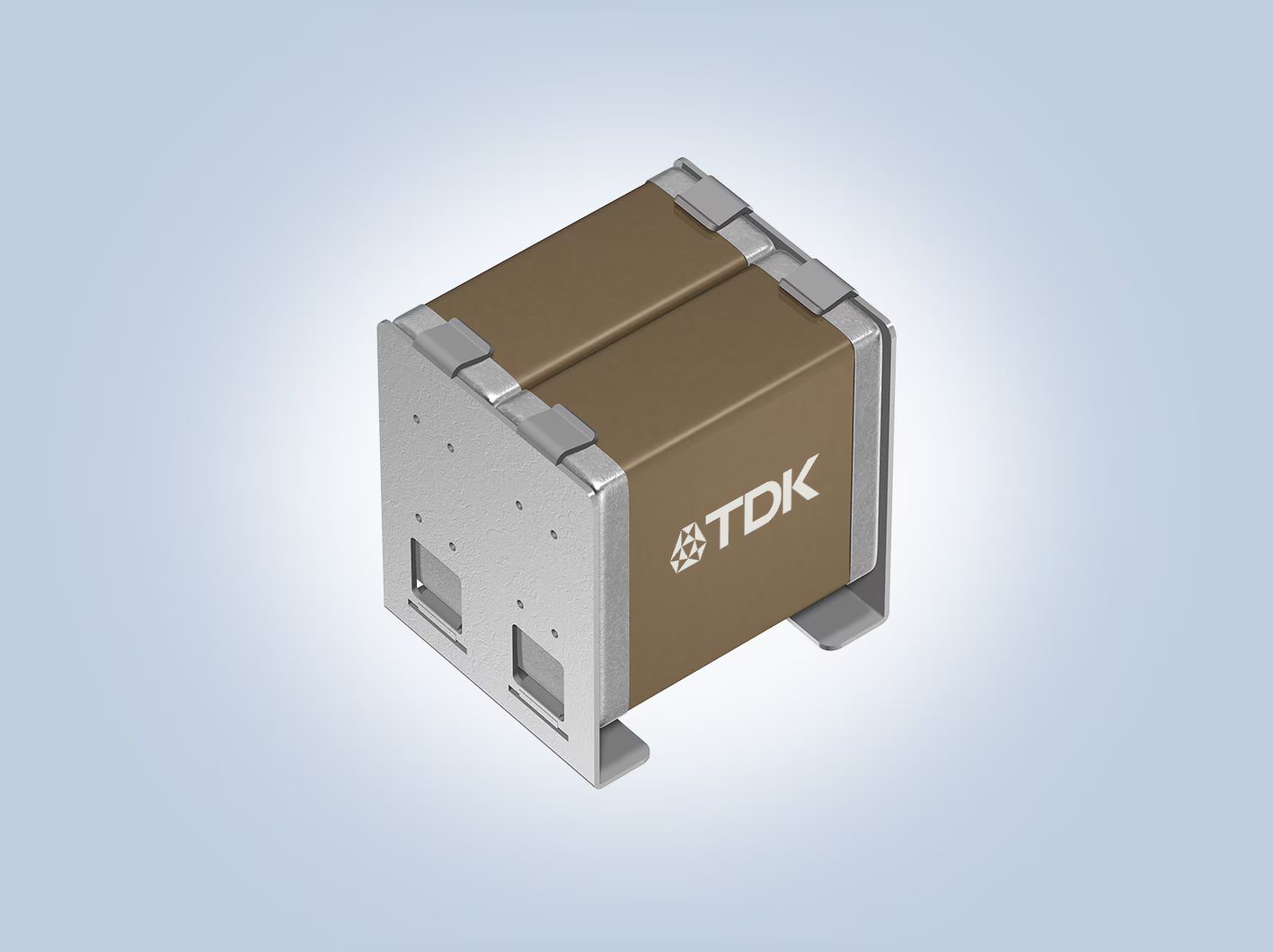

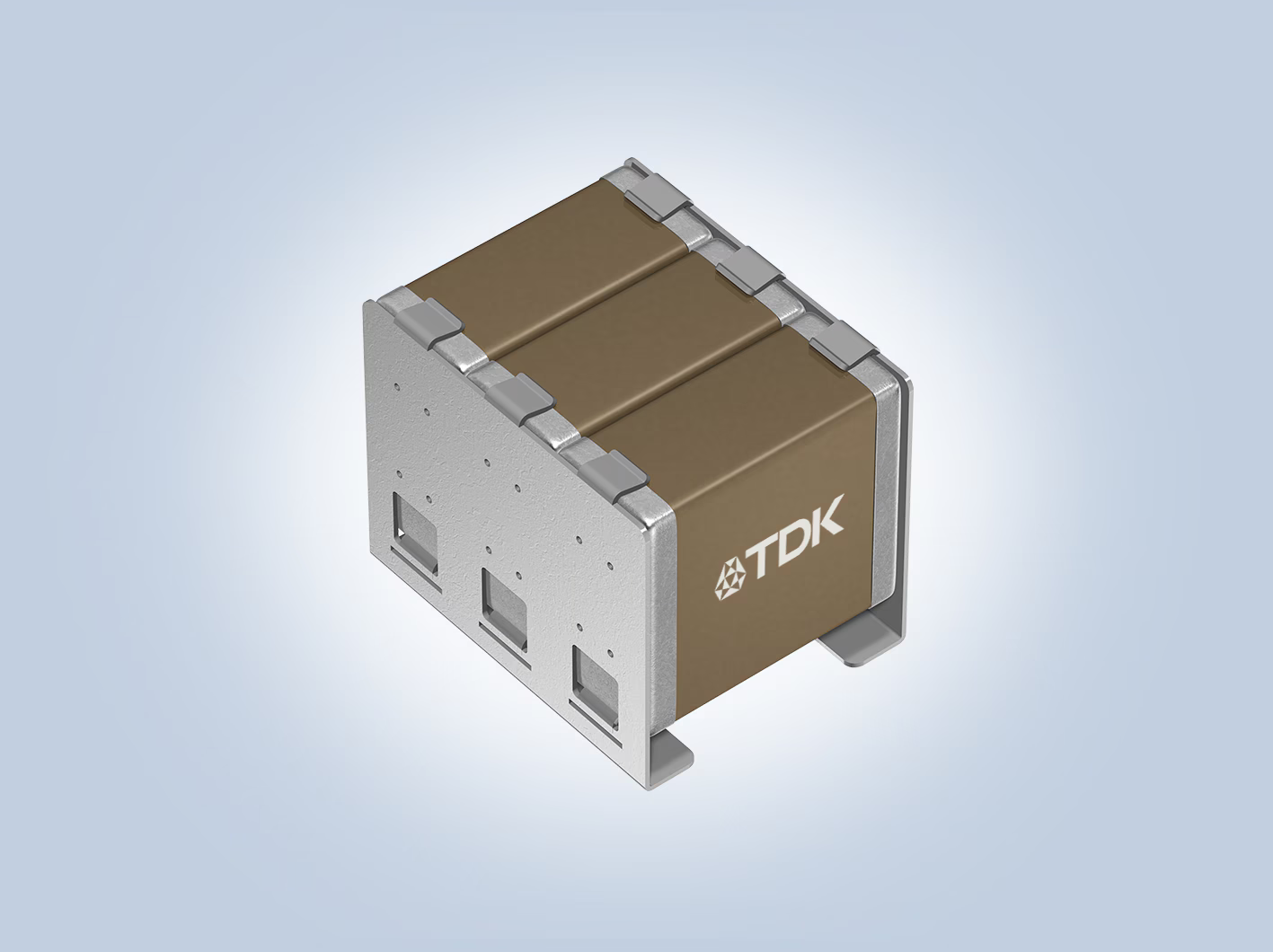

产品的实际外观与图片不同。
TDK标志没有印在实际产品上。
TDK株式会社（TSE：6762）进一步扩大了其车载等级CA 系列MEGACAP（带金属框架）电容器产品阵容。该系列产品于2024年9月开始量产。
近年来，混合动力汽车（HEV）和纯电动汽车（BEV）等电动动力系统汽车以及高效充电技术的发展取得了显著进展，两者都有助于减少温室气体排放。在这些应用场景中，逆变器、车载充电器（OBC）及无线电力传输（WPT）系统等子系统的功耗不断增加，因此，MLCC必须处理大电流并具有大电容。
为了满足上述需求，TDK推出了CA系列——业内最大*的3层堆叠配置、带金属框架的MLCC（6.00 x 5.60 x 6.40毫米）。由此，TDK现可提供广泛的产品阵容，包括99 nF/1000 V（1类电介质）和47 μF/100 V（2类电介质）。
为了处理大电流，TDK通过优化金属框架的材料，在原产品的基础之上进一步降低了等效串联电阻（ESR）。这有助于减少组件数量并促进设备小型化。今后，TDK将继续扩大其产品阵容，以满足客户需求。
* 截至2024年9月, 根据 TDK
主要应用
电源线路的平滑和去耦
车载充电器（OBC）和无线电力传输（WPT）等子系统中的谐振电路
逆变器中的缓冲电路
主要特点与优势
通过优化金属框架材料实现低电阻
通过采用多个MLCC实现大电容，以助力减少组件数量，促进设备小型化
高可靠性，符合AEC-Q200车载标准
6.00 x 5.60 x 6.40 | 2 层 | C0G | 1000 | 20 n | |
6.00 x 5.60 x 6.40 | 2 层 | C0G | 1000 | 30 n | |
6.00 x 5.60 x 6.40 | 2 层 | C0G | 1000 | 44 n | |
6.00 x 5.60 x 6.40 | 2 层 | C0G | 1000 | 66 n | |
6.00 x 8.40 x 6.40 | 3 层 | C0G | 1000 | 99 n | |
6.00 x 5.60 x 6.40 | 2 层 | C0G | 630 | 200 n | |
6.00 x 8.40 x 6.40 | 3 层 | C0G | 630 | 300 n | |
6.00 x 5.60 x 6.40 | 2 层 | X7T | 630 | 1 µ | |
6.00 x 7.50 x 6.40 | 3 层 | X7T | 630 | 1.5 µ | |
6.00 x 5.00 x 6.40 | 2 层 | X6T | 450 | 2.2 µ | |
6.00 x 7.50 x 6.40 | 3 层 | X6T | 450 | 3.3 µ | |
6.00 x 5.00 x 6.40 | 2 层 | X7T | 350 | 2.2 µ | |
6.00 x 7.50 x 6.40 | 3 层 | X7T | 350 | 3.3 µ | |
6.00 x 5.00 x 6.40 | 2 层 | X7S | 100 | 33 µ | |
6.00 x 7.50 x 6.40 | 3 层 | X7S | 100 | 47 µ | |
6.25 x 5.00 x 6.70 | 2 层 | X7R | 35 | 100 µ | |
6.25 x 7.50 x 6.70 | 3 层 | X7R | 35 | 150 µ | |
6.25 x 5.00 x 6.70 | 2 层 | X7R | 25 | 100 µ | |
6.25 x 7.50 x 6.70 | 3 层 | X7R | 25 | 150 µ |
如有需要，您可以点击“型号” ，进入产品页面，购买样品。
