博瑞集信推出低噪声、高增益平坦度、低功耗 | 低噪声放大器系列

产品概要

● 低噪声放大器系列

近日,博瑞集信推出两款基于GaAs工艺的宽带MMIC低噪声放大器BR9371DAJ和BR9372FDJ。

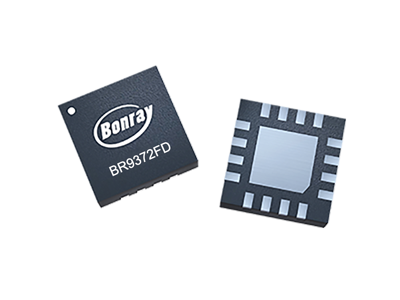

BR9371DAJ覆盖30M~4GHz,增益20dB,噪声系数0.7dB,IP1dB≥0dBm,可广泛适用于电台、卫通、部分抗阻塞等应用场景;BR9372FDJ 覆盖30M~4.5GHz,增益可达30dB,增益平坦度+0.5dB,噪声系数0.7dB,可广泛适用于电台、宽带接收机等应用场景。

此外,这两款产品兼容低功耗模式,可满足对功耗要求严苛的应用场景。

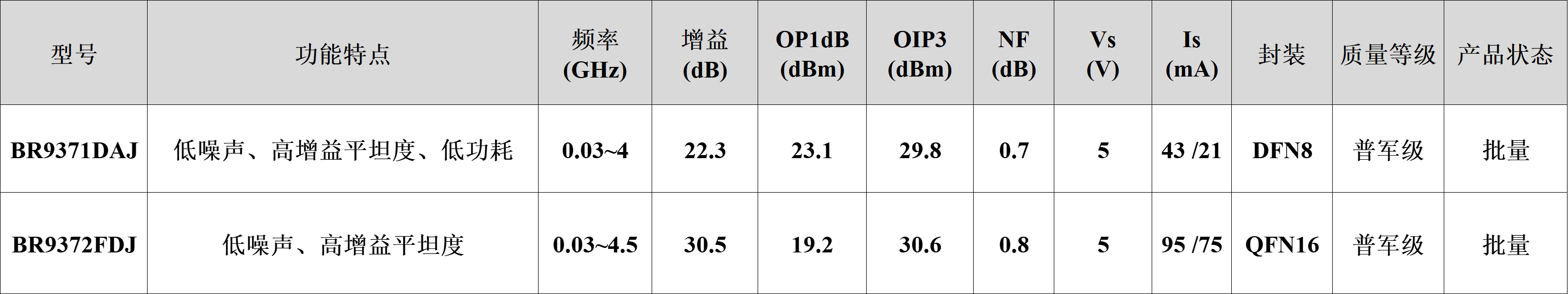

● 该系列产品汇总表


BR9371DAJ简介

  • 工作频率:30MHz~4GHz

  • 增益:22.3dB@1GHz

  • 输出P1dB压缩点:23.1dBm@1GHz

  • 噪声系数:0.7dB@1GHz

  • 输出三阶交调点:29.8dBm@1GHz

  • Vdd=5V,静态工作电流43mA

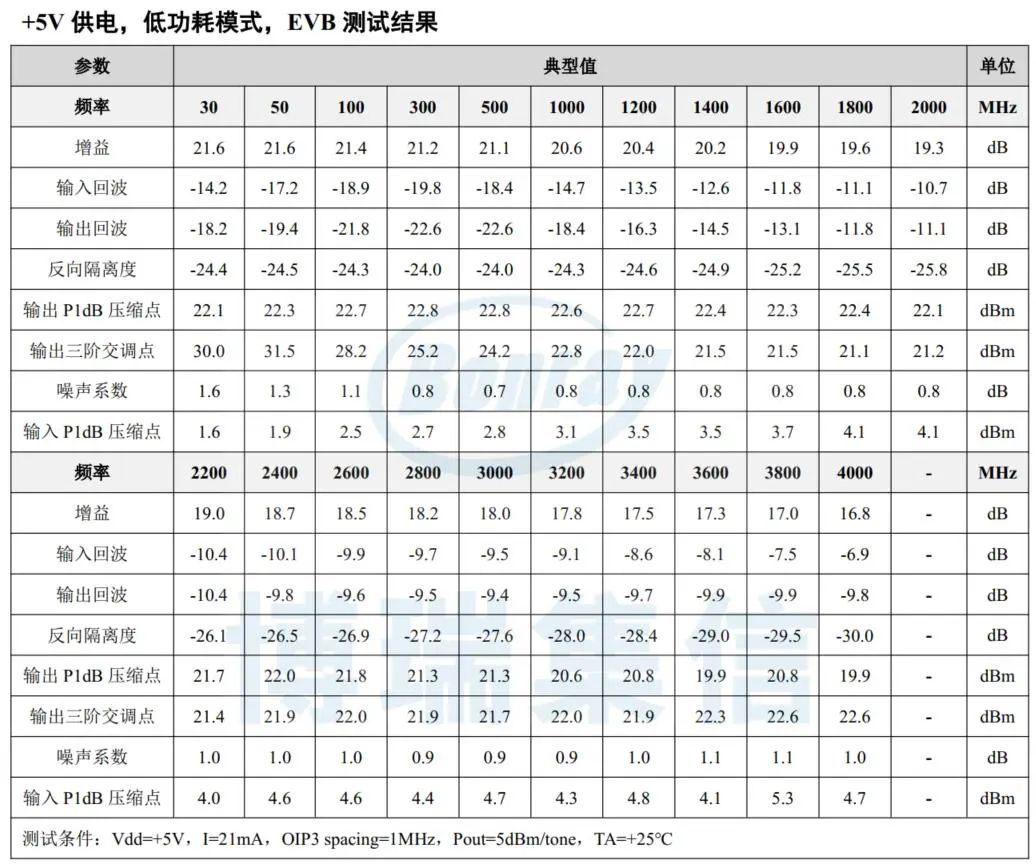

  • Vdd=5V(低功耗模式),静态工作电流21mA

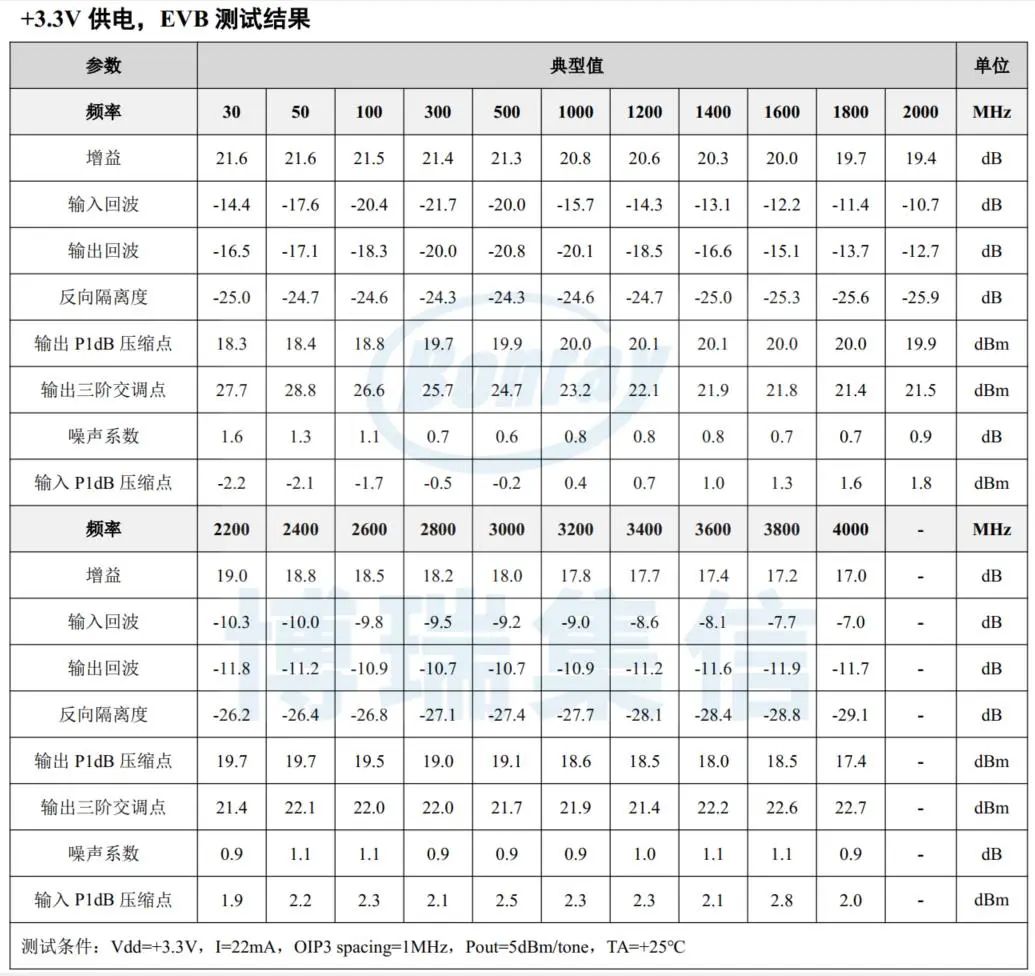

  • Vdd=3.3V,静态工作电流22mA

  • Vdd=3.3V(低功耗模式),静态工作电流13mA

  • 封装形式:DFN8(2mm×2mm)

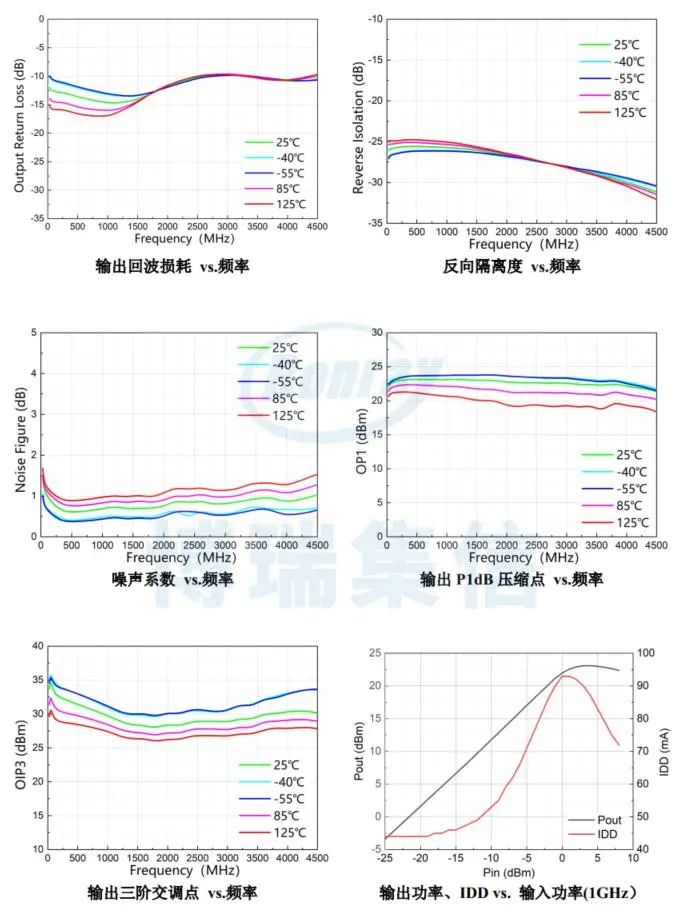

射频特性

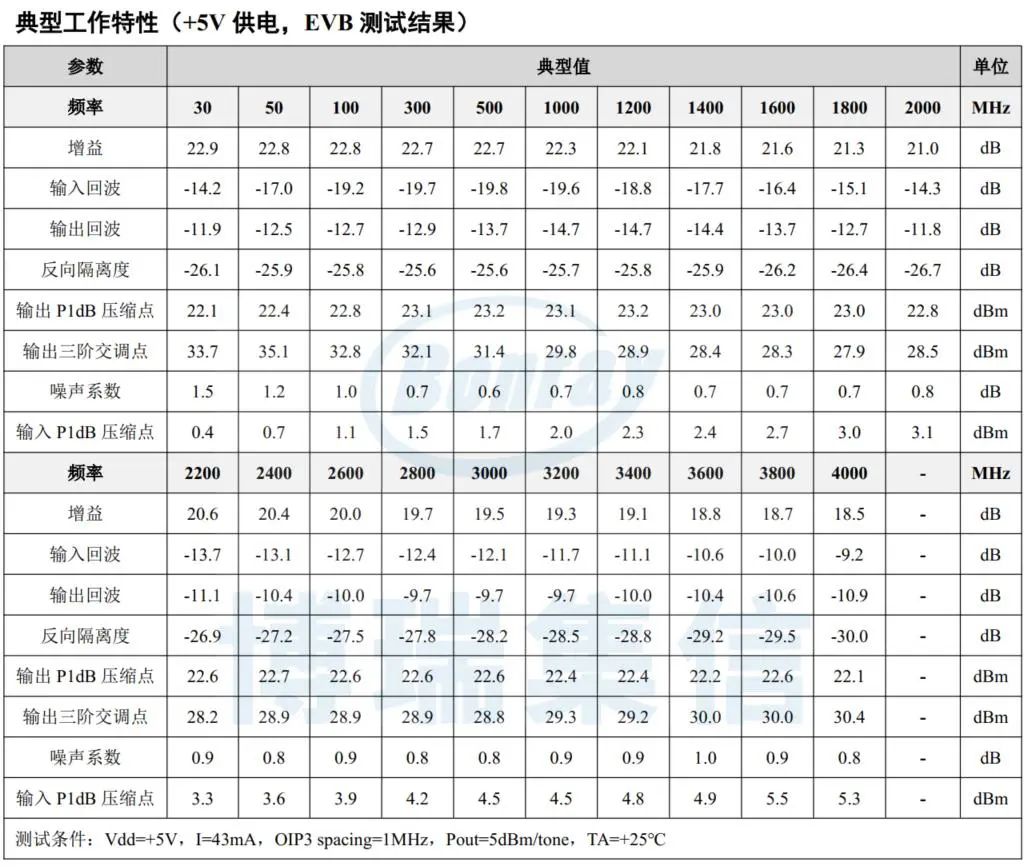

典型工作特性(+5V供电)

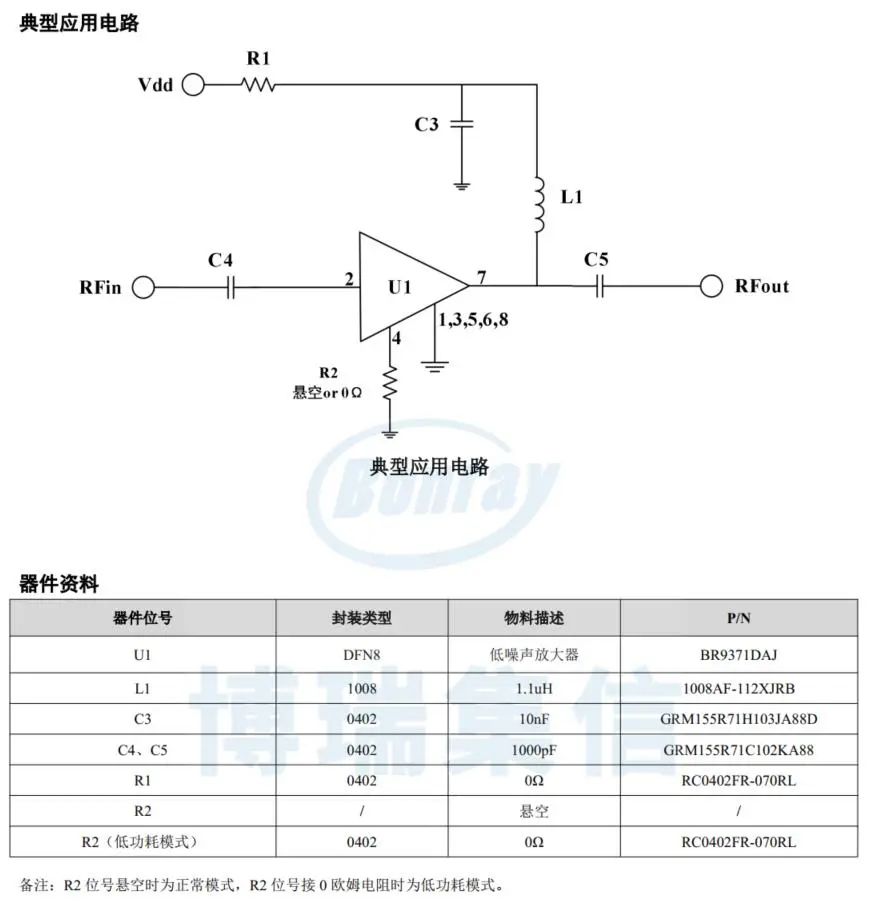

典型应用电路图

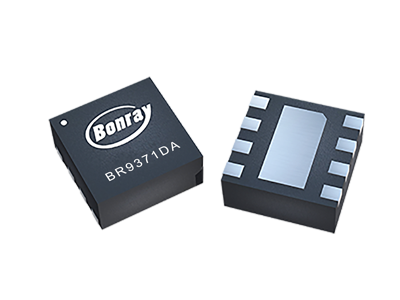

封装外形效果图


关于博瑞集信

博瑞集信是一家国内领先的自主可控核心芯片和特种通信设备提供商。凭借经验丰富的团队、完备高效的平台、先进可靠的工艺,已在自主可控射频微波领域处于业界领先水平。公司专注于通信、雷达、航空电子等领域的核心芯片及关键模块的研发、生产与销售,通过提供完全自主可控的创新技术与完整的产品解决方案,能够灵活满足不同用户的个性化需求及快速创新需要。

来源:博瑞集信
