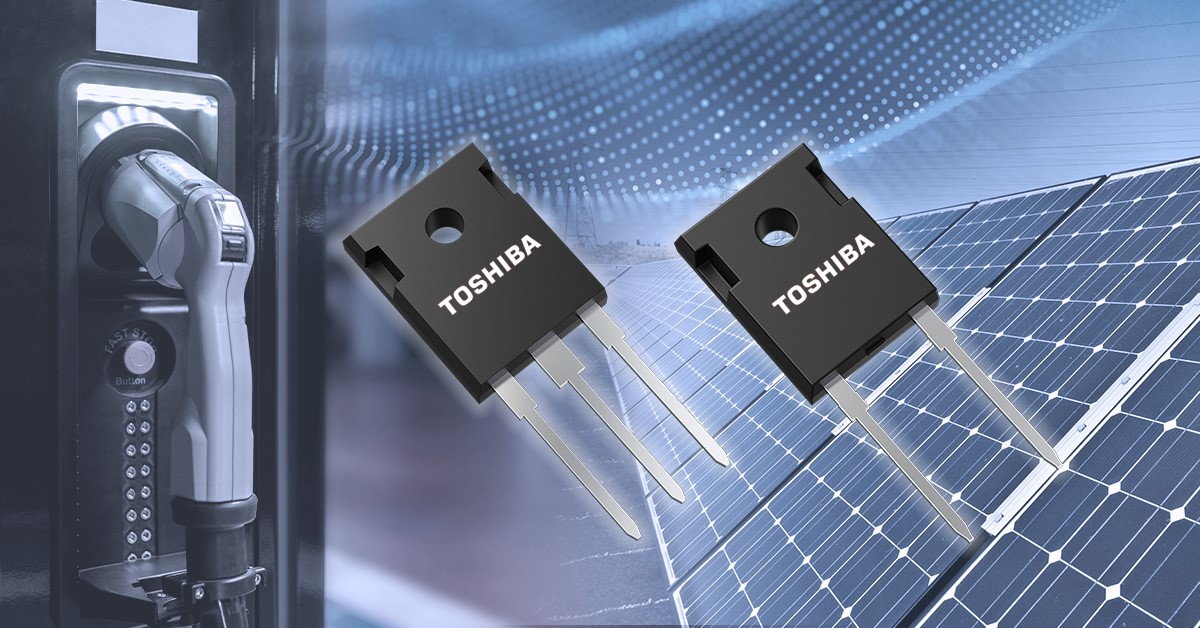

东芝电子元件及存储装置株式会社（“东芝”）今日宣布，最新推出第3代碳化硅（SiC）肖特基势垒二极管（SBD）产品线中增添“TRSxxx120Hx系列”1200 V产品，为其面向太阳能逆变器、电动汽车充电站和开关电源等工业设备降低功耗。东芝现已开始提供该系列的十款新产品，其中包括采用TO-247-2L封装的五款产品和采用TO-247封装的五款产品。
最新TRSxxx120Hxx系列为1200 V产品，其采用东芝第3代650 V SiC SBD的改进型结势垒肖特基（JBS）结构[1]。在结势垒中使用新型金属，有助于这些新产品实现业界领先的[2]1.27 V（典型值）低正向电压、低总电容电荷和低反向电流。这可显著降低较大电源应用中的设备功耗。
东芝将继续壮大其SiC电源器件的产品线，并将一如既往地专注于提高可降低工业电源设备功耗的效率。
应用：
-光伏逆变器
-电动汽车充电站
-工业设备UPS的开关电源
特性：
-第3代1200 V SiC SBD
-业界领先的[2]低正向电压：VF＝1.27 V（典型值）（IF＝IF(DC)）
-低总电容电荷：TRS20H120H的QC＝109 nC（典型值）（VR＝800 V，f＝1 MHz）
-低反向电流：TRS20H120H的IR＝2.0 μA（典型值）(VR＝1200 V)
主要规格：
（除非另有说明，Ta＝25 °C）
器件型号 | 封装 | 绝对最大额定值 | 电气特征 | 样品查看与供货情况 | |||||
重复峰值反向电压VRRM（V） | 正向DC电流IF(DC)（A） | 非重复峰值正向浪涌电流IFSM（A） | 正向电压 （脉冲测量）VF（V） | 反向电流 （脉冲测量）IR（μA） | 总电容电荷 QC （nC） | ||||
温度条件 Tc（°C） | f＝50 Hz （半正弦波，t＝10 ms），Tc＝25 °C | IF＝IF(DC) | VR＝1200 V | VR＝800 V，f＝1 MHz | |||||
典型值 | 典型值 | 典型值 | |||||||
TO-247-2L | 1200 | 10 | 160 | 80 | 1.27 | 1.0 | 61 | ||
15 | 157 | 110 | 1.4 | 89 | |||||
20 | 155 | 140 | 2.0 | 109 | |||||
30 | 150 | 210 | 2.8 | 162 | |||||
40 | 147 | 270 | 3.6 | 220 | |||||
TO-247 | 5（每个引脚） 10（双引脚） | 160 | 40（每个引脚） 80（双引脚） | 1.27 （每个引脚） | 0.5 （每个引脚） | 30 （每个引脚） | |||
7.5（每个引脚） 15（双引脚） | 157 | 55（每个引脚） 110（双引脚） | 0.7 （每个引脚） | 43 （每个引脚） | |||||
10（每个引脚） 20（双引脚） | 155 | 70（每个引脚） 140（双引脚） | 1.0 （每个引脚） | 57 （每个引脚） | |||||
15（每个引脚） 30（双引脚） | 150 | 105（每个引脚） 210（双引脚） | 1.4 （每个引脚） | 80 （每个引脚） | |||||
20（每个引脚） 40（双引脚） | 147 | 135（每个引脚） 270（双引脚） | 1.8 （每个引脚） | 108 （每个引脚） | |||||
注：
[1] 改进型结势垒肖特基（JBS）结构：该结构将混合式PiN肖特基（MPS）结构（可在大电流下降低正向电压）整合在JBS结构（不仅可降低肖特基接口的电场，而且还可减少电流泄漏）中。
[2] 在1200 V SiC SBD中。截至2024年9月的东芝调查。
