“源”察秋毫,基于纳米发电机的高熵能源微弱信号测试

准确测试提高高熵能源的开发转化与利用

基于纳米发电机的高熵能源可以很好实现能源的供给。未来,在能源互联网、智能电网、物联网、互联网、生物医学、无线通信和无线传感等领域,纳米发电机都将有更广泛应用。

纳米发电机是一种利用机械运动产生电能的装置,它可以在微小尺度上实现自供电和无线传输。为了测试纳米发电机的性能和特点,需要采用精密的测量仪器和方法。Keithley的测试仪器可以提供高分辨率、高灵敏度、高准确度和高速率的电压、电流、电阻、功率和能量等参数的测量和控制。如下分享几个测试场景。

测试场景一

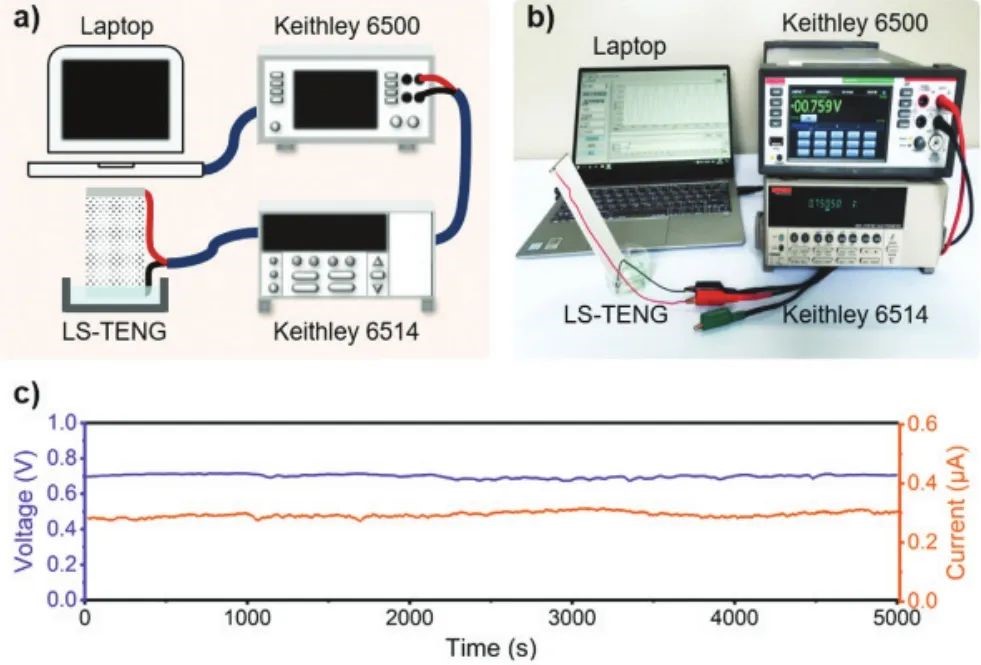

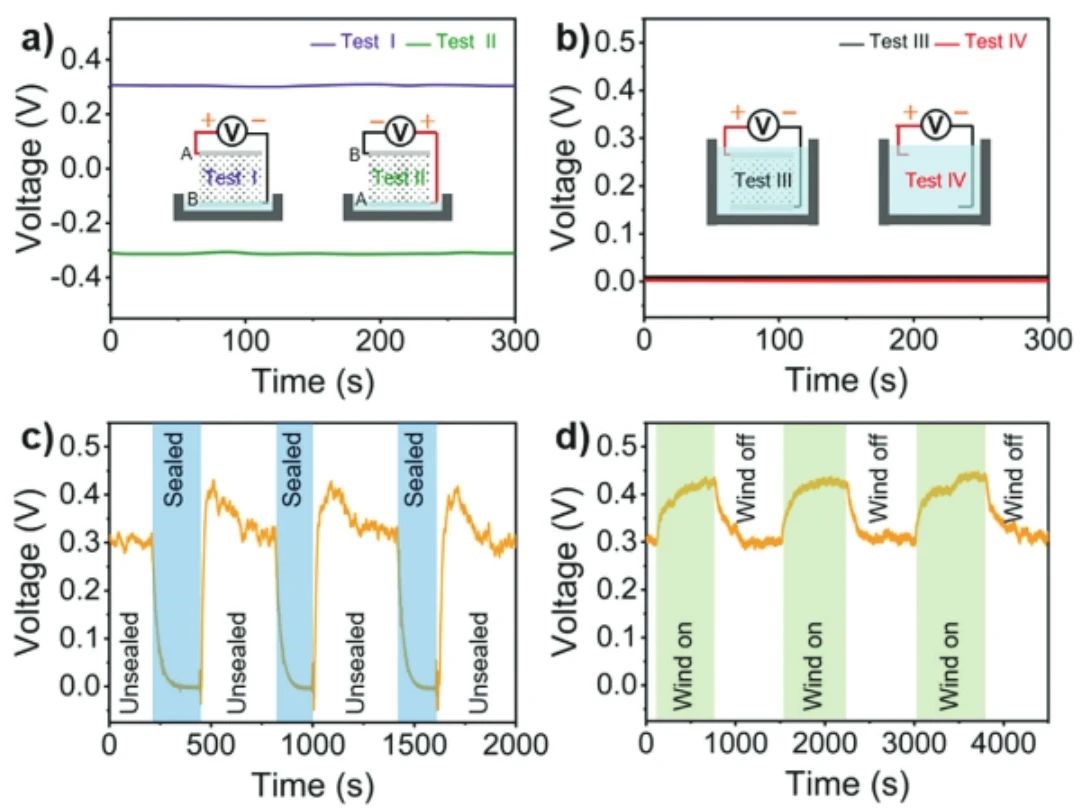

基于多孔Al2O3陶瓷片的液固三摩擦纳米发电机(LS-TENG)来收集水蒸发引起的电力。



测试场景二

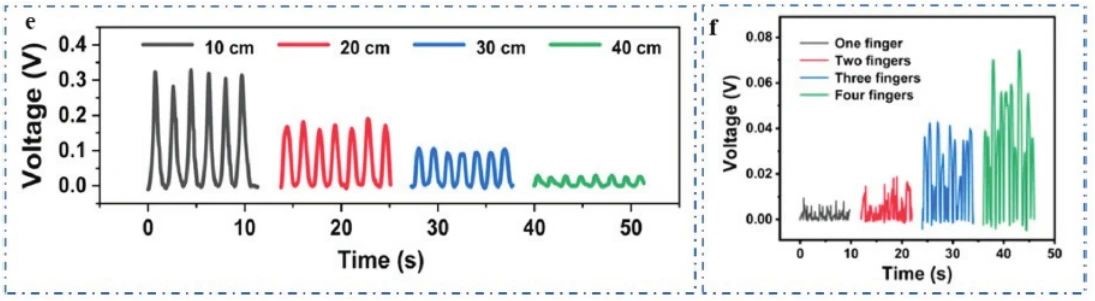

基于摩擦纳米发电机 (TENG) 技术的语音和手势信号翻译器 (VGST),将自然人类动作转化为电信号,实现人机交互。


这里使用Keithley的6514对VGST(语音和手势信号翻译器)备的手势电压信号,后端使用采集设备获取相关数据。

测试场景三

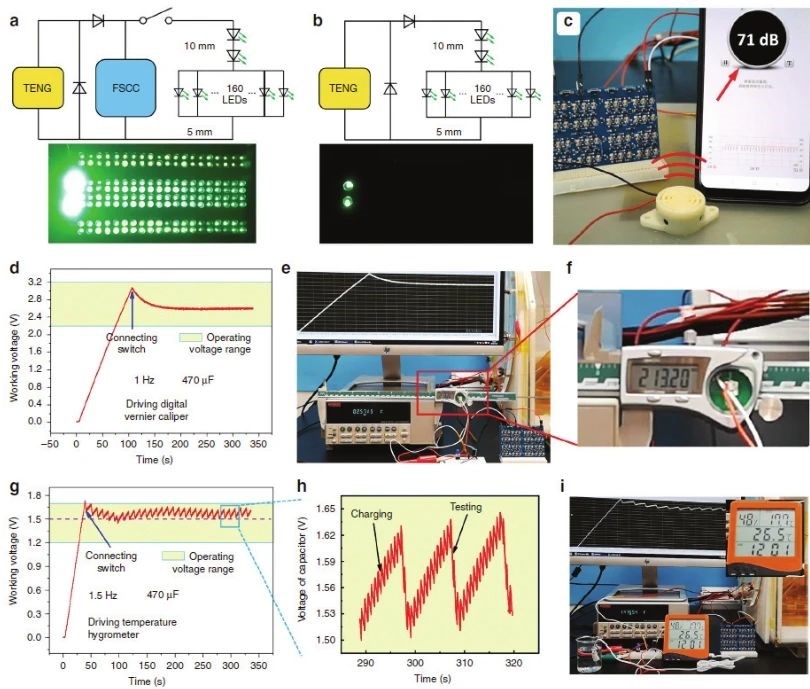

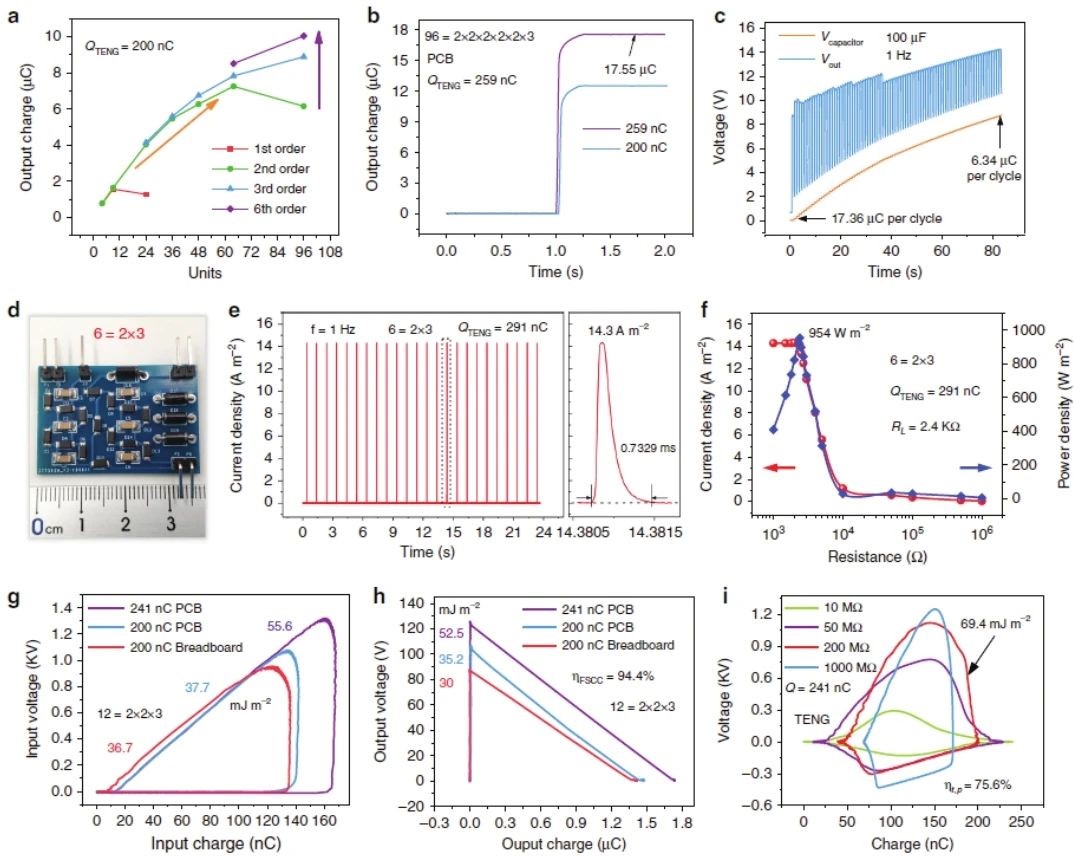

基于分形原理的新型开关电容转换器 (SCC) 设计 , 称为分形设计开关电容转换器 (FSCC)。


该研究使用了多种高精度的电气测量设备 , 如静电电压表、电表和可编程电源等,包含了Keithley 6514和2230G,以全面评估 FSCC 电源管理系统的性能。

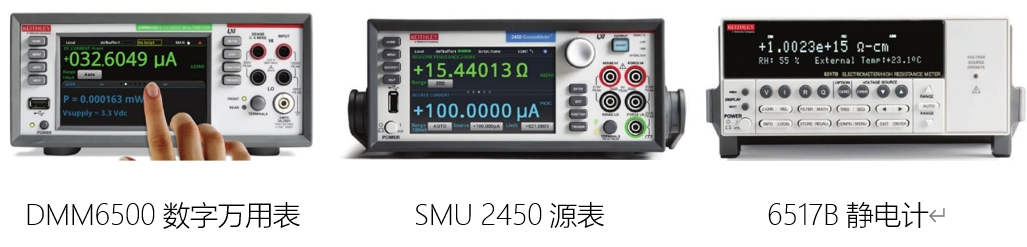

在纳米发电机测试的场景中使用的测试仪器

■ 使用Keithley 6517B静电计,可以测量纳米发电机的表面电荷密度和极化强度,从而评估其对不同机械刺激的响应和转换效率。

■ 使用Keithley DMM6500数字万用表和DAQ6510 数据采集/开关系统,可以对多个纳米发电机进行并行的电压和电流的测量和记录,并通过内置的触摸屏或远程控制,可以方便地设置测量条件和查看测量结果,从而实现纳米发电机的大规模测试和评价。

■ 使用Keithley SMU 2450源表,可以进行开路电压短路电流测试、测试最大功率点。


小结

在纳米发电机的研究中,Keithley的静电计、多用表和电源可以提供很多帮助。静电计搭配可以进行高速采集的DMM6500可以准确地测量纳米发电机的各种物理参数,如电压、电流、电阻、频率等。设备更容易与上位机连接,获取相关数据,方便用户分析和调试。Keithley设备的优势在于它们的高精度、低噪声、多功能、易用性和灵活性,可以大大提高纳米发电机研究的效率和质量。

了解更多最新源测试资料,https://www.tek.com.cn/campaign/smu-solutions
