LP3330是一款2A同步降压LED驱动芯片，支持4.5V至30V宽输入电压，集成低内阻开关MOSFET，转换效率高达97%；支持PWM调节亮度，采用PWM-to-Analog调光方式，最小支持0.6%占空比，具有良好的调光线性和一致性（精度3%）；同时具有全面的保护功能：包括LED开路/短路保护，输出短路保护，检测电阻开路和短路以及器件过热保护，并且均具有自动重试功能。

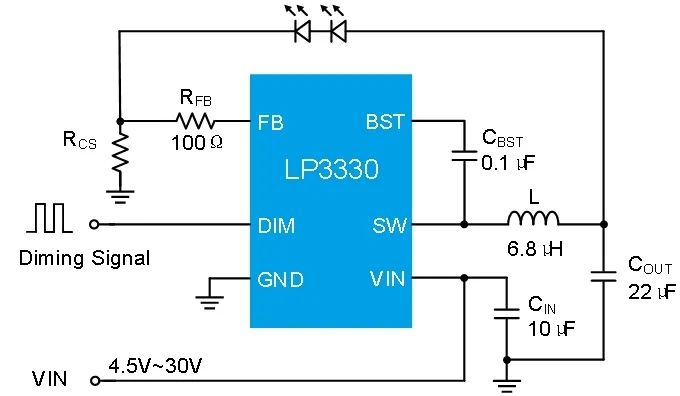

（LP3330典型应用电路图）
LP3330具体性能参数指标可联系微源获取数据手册。
高质量画质的IPC，除了镜头、光圈和图像传感器，补光灯也是提升画质的重要器件，LP3330可以高效驱动红外灯和白光灯来实现补光功能，在静止或调光过程中无可视闪烁，调光均匀细腻，拍摄无纹波或闪烁，让画面更清晰。
此外，LP3330采用标准SOT23-6封装，支持两种不同的脚位，以满足不同终端的兼容性需求。广泛应用于家用5V及公共12V供电IPC、人脸识别LED驱动、舞台灯光LED驱动、12V/24V直流照明、医用UV LED驱动等场景。
LP3330主要特点
更清晰，PWM-to-Analog调光功能、FPWM模式，无频闪。

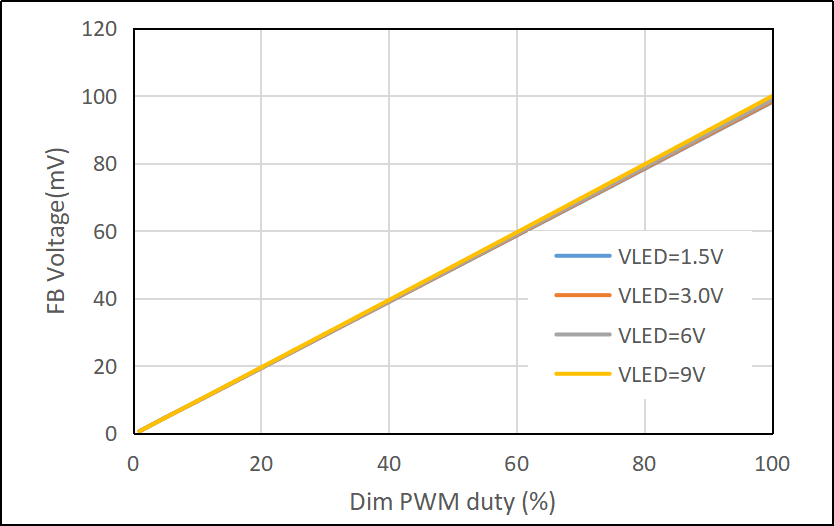

采用PWM转模拟调光方式，将PWM信号转换为DC信号调节亮度，最低支持0.6%占空比调光，宽调光范围线性度好；
固定1MHz开关频率，低亮度情况下保持低的电源纹波；
摄影设备拍摄无纹波或闪烁影响。
更高效，降低系统损耗。

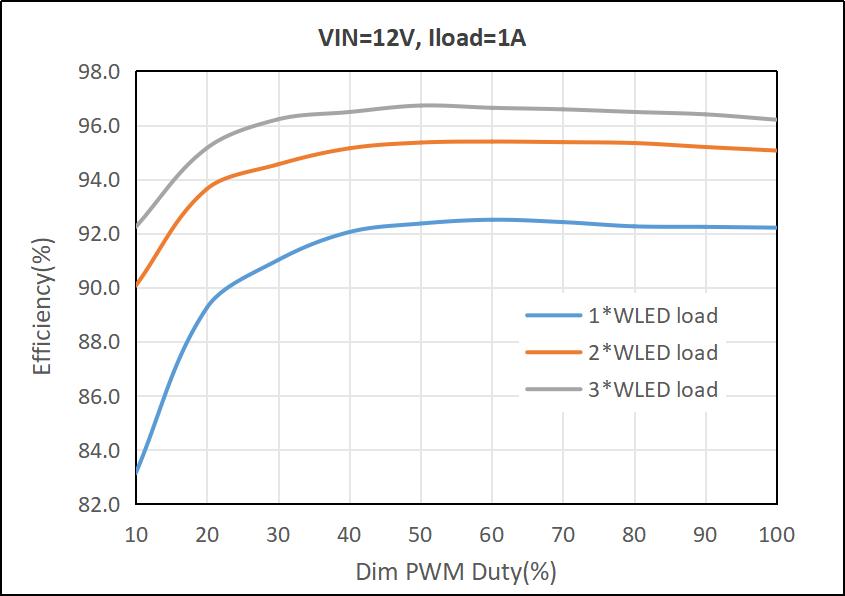

集成100mΩ高侧、70mΩ 低侧开关 MOSFET，损耗小转换效率高，最高效率可达97%。
更安全，全面提高产品可靠性。
36V直流耐压，避免恶劣环境下可能引发的风险，如远距离走线电源波动、热插拔等情况下的尖峰高电压，有效提升整机可靠性；
过流保护，高侧和低侧开关MOSFET逐周期限流，实现过载保护；低侧开关还具有反向限流功能，防止损坏器件；
负载异常保护，包括LED开路/短路保护，输出短路保护，检测电阻开路和短路保护，防止在生产操作/使用中异常损坏器件；
过温保护，结温高于关断值即停止工作，避免器件因温度过高损坏；
所有保护功能均具有自动重试功能，当异常条件解除后可自动恢复工作。
