微源半导体推出适配液晶显示的4通道集成运算放大器LP6294HSPF

微源半导体在液晶显示面板偏置电源芯片设计持续耕耘,已经量产多款液晶显示面板的电源管理芯片,可适配a-Si,LTPS,IGZO等不同工艺的液晶显示面板,包括PMIC(偏置电源管理集成芯片),PGMA(可编程伽马参考电压芯片),LS(GOA驱动电平转换芯片),OPA(Source/Sink大电流能力集成运算放大器)等。

LP6294HSPF 是一款4通道大电流集成运算放大器, 具有45V/uS的高转换速率,静态电流仅4mA,最大不超过10mV的偏移电压,最大峰值电流能力高达1.5A,4KV HBM ESD能力;同时具有全面的保护功能,包括对地短路、对源短路、器件过热保护,这些特性的组合非常适用在液晶显示产品,可灵活应用在 VCOM Buffer,HAVDD Buffer,PGMA Buffer,VCOM Compensation等。

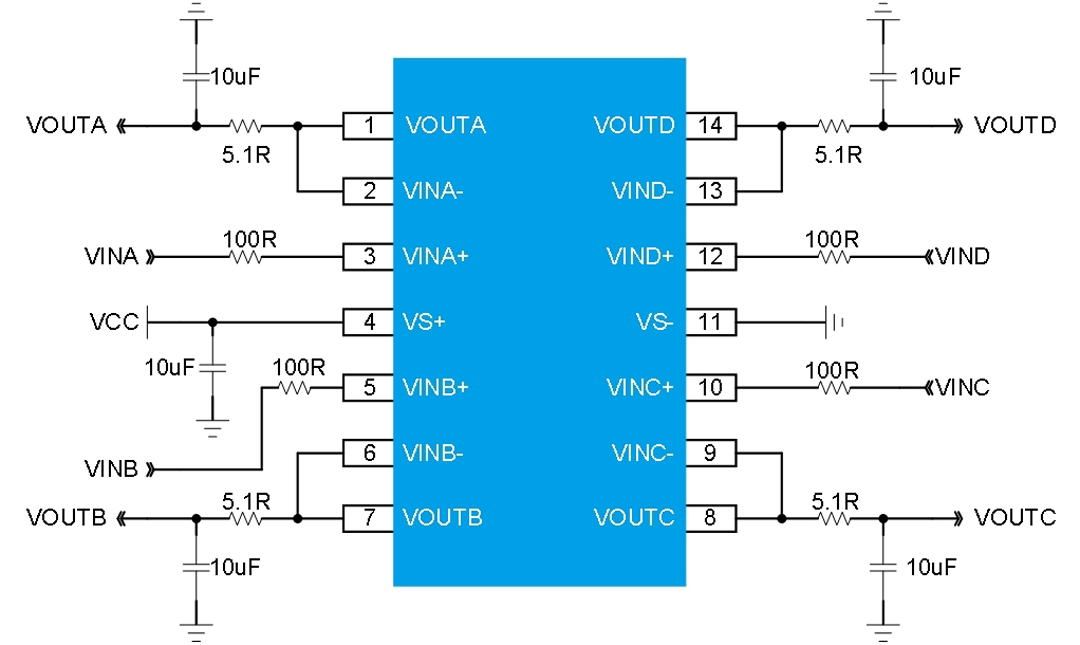

(LP6294HSPF 典型应用电路图)

具体性能参数指标可联系微源获取数据手册。

LP6294HSPF 主要特点

输入特性:

  • 输入电压: 4.5V to 20V

  • 静态电流: 4mA典型值

输出通道主要特性:

  • 偏移电压范围:±10mV

  • 持续电流能力:±400mA

  • 峰值电流能力:±1500mA

  • 短路保护电流:±200mA

  • 转换速率:45V/uS典型值

  • -3dB带宽:35MHz典型值

  • HBM Ability: 4KV ESD

保护功能:

  • 过温保护功能

  • 短路保护

  • ETSSOP-14

关于微源半导体

微源半导体是行业领先的模拟芯片设计公司,持续专注以电源管理芯片为主的模拟芯片领域,全球布局研发中心和销售中心,致力于为客户提供完整的电源管理解决方案和技术服务。产品广泛应用于电池系统、显示系统、无线通讯系统和个人穿戴系统等3C市场相关产品。 自成立以来,微源半导体快速成为全球领先的电源管理方案提供商,以上千种产品、超十亿颗级别使用量服务于上万家客户。微源始终坚持产品质量第一,持续高研发投入,致力于设计更可靠、品质更安全、交付更有保障,努力成为客户首选电源合作伙伴。

网址:www.lowpowersemi.com

电话:86-0755-33000088

地址:深圳市福田区车公庙泰然大厦C座1505

来源:微源半导体
