随着社会发展，日益复杂的电子电力系统对电源IC的耐压等级以及输出功率都带来了新的挑战，例如在电动自行车，电工工具和园艺工具、电机驱动器、无人机、电讯、工业电源中，80-100V输入耐压等级的高压降压转换器虽然已被广泛应用，但现行的方案往往也存在不足的地方。
传统的同步控制方案电流能力多集中在1A左右，对于功率要求更高的应用,现有的市场方案要么耐压不够，无法支持100V电压输入，要么以异步控制的方式来实现，而异步控制由于二极管的特性，效率上会有所降低。
而上海裕芯电子推出的YX59215作为一款高效率同步100V低静态降压转换器，支持6-100V的宽电压输入，并高达3.5A峰值电流能力，能有效降低损耗及提升瞬间拉载能力。
YX59215性能解析
YX59215是高性能DC-DC同步降压型开关稳压器，输入最高支持100V，内置MOS管最大限流为3.5A，使其成为汽车，工业和照明应用的理想选择。采用滞回电压模式控制，响应速度非常快。YX59215采用ESOP8封装，改变输出电容的ESR值可以设置所需频率，最高可达1MHz，集成OTP,OCP和SCP功能，提升可靠性。300µA的静态电流允许YX59215用于电池供电的应用。

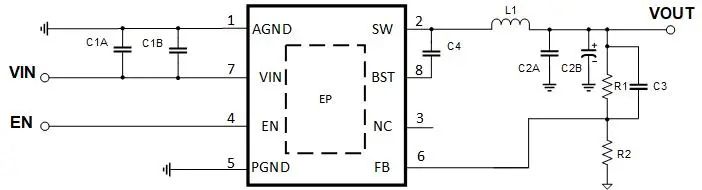

YX59215典型应用电路

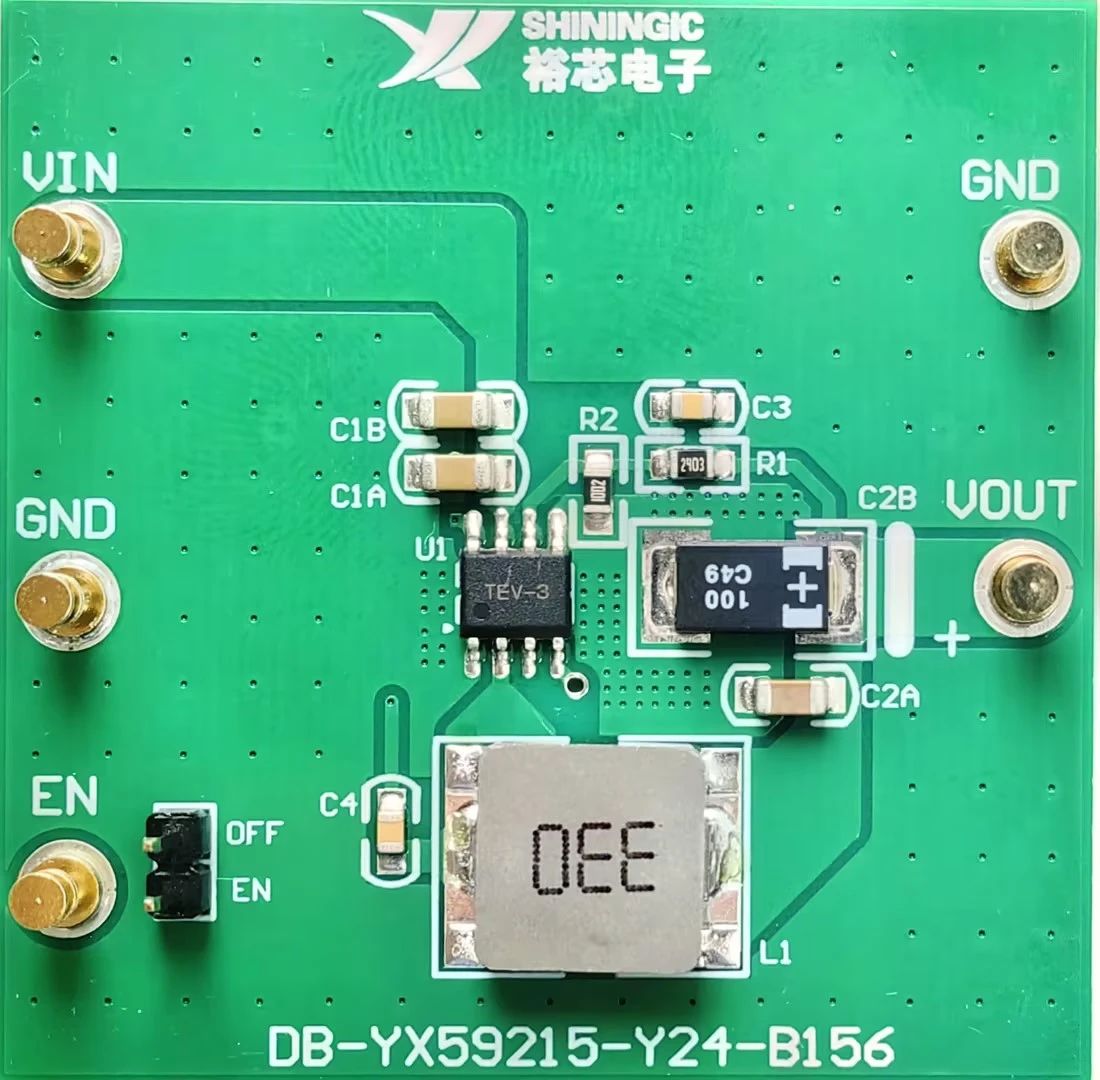

YX59215 DEMO
功能特性
宽输入电压范围:6~100V
典型输出:5V
低静态电流:300uA
峰值限流:3.5A
工作频率：最大1MHz
多种保护：OCP、SCP、OTP
效率曲线
CONDITIONS:VIN=60V,VOUT=5V

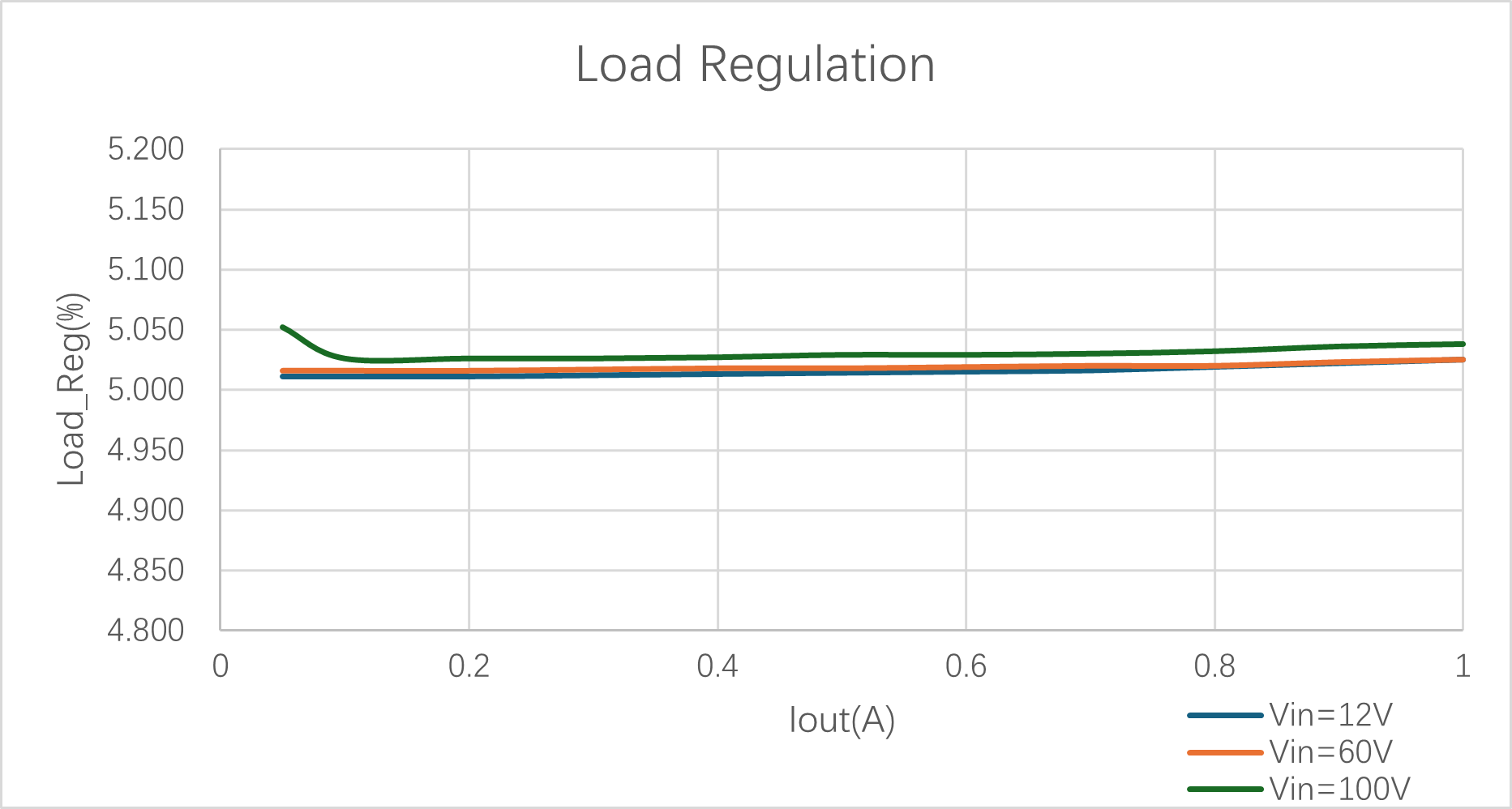

负载调整率
CONDITIONS:VOUT=5V
峰值电流
CONDITIONS:Iout=Ioc

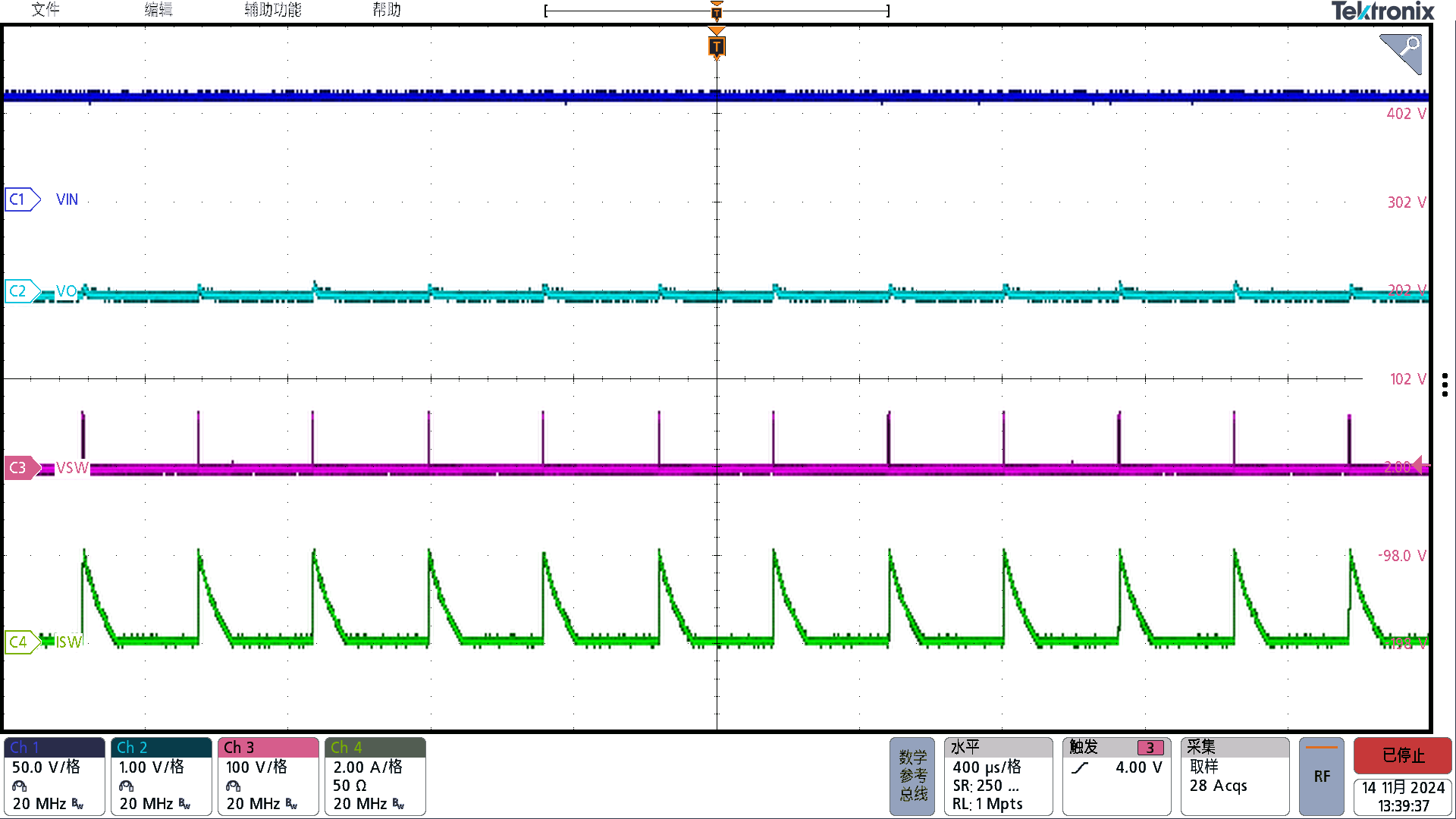

持续短路
CH1:VIN CH2:VO CH3:VSW CH4:ISW
瞬间短路
CH1:VIN CH2:VO CH3:VSW CH4:ISW
短路恢复重载波形
CH1:VIN CH2:VOCH3:VSW CH4:ISW
过温保护及恢复工作波形
CH1:VIN CH2:VO CH3:VSW CH4:IO
*文中测试数据源自裕芯实验室
