伴随 5G 和智能手机的不断演进，手机所承载的应用和功能愈发丰富，这给手机天线带来了巨大挑战。普通 4G 手机因结构相对简单、天线数量少，调谐开关一般为 1 至 3 颗。而 5G/Sub-6 通信标准下，手机端 4x4 下行链路 MIMO 要求每根天线能够高效地支持更宽的频率范围，相应对射频天线 tuner 的需求数量也会增加，以提高相应频段的辐射效率。5G 高端手机由于结构和功能复杂，天线数量大幅增加，天线调谐开关可达 13 至 15 颗之多。
2024年11月29日，星曜半导体今日正式推出了新一代高压射频天线调谐开关 Dual SPST tuner——STR6130-21。天线调谐开关 Tuner 作为连接发射系统与天线的一种阻抗匹配网络，用以实现信号的接收、滤波、放大、增益控制等功能，使得天线在所用应用频率上辐射功率最大。从系统设计角度看，高压调谐能为系统带来更多性能提升和收益，但高压天线调谐开关设计难度较大。
STR6130-21这款Dual SPST tuner采用 1.1mm x 1.1mm 封装，适用于EDGE/CDMA/WCDMA/C2K/LTE/5G 等多种无线通信标准，能够满足不同应用场景的需求。在性能方面，该产品在导通状态下，每个端口具有低至 2.0Ω 的 Ron 电阻，这一出色的特性使得信号在传输过程中能够以极小的损耗高效传输，极大地提升了通信系统的整体效率。同时，在截止状态下，其仅为 110fF 的低 Coff 电容，有效降低了寄生电容对信号的干扰，进一步提升了系统的性能，确保了信号的纯净度和稳定性。
上一代同款tuner产品Vpeak已做到高达 82V，在此基础上，本次发布的新一代产品再一次提升 Vpeak 性能，可承受超过 90V 的 RF 电压。产品具备强大的抗干扰能力，即使在复杂恶劣的射频环境中，也能始终保持稳定可靠的运行状态。同时，其出色的谐波抑制能力，能够有效减少谐波对通信系统的负面影响，为用户带来更加清晰、流畅的通信体验。
在控制方面，STR6130-21 采用了便捷的 GPIO 控制接口，并提供 4 种不同的控制状态，用户可以根据实际需求灵活配置，轻松实现对天线孔径切换和 RF 调谐的精准控制。其供电电压范围为 1.65V 至 3.6V，且在这个宽泛的电压范围内，RF 参数能够始终保持稳定，确保了产品在不同供电环境下的稳定运行。

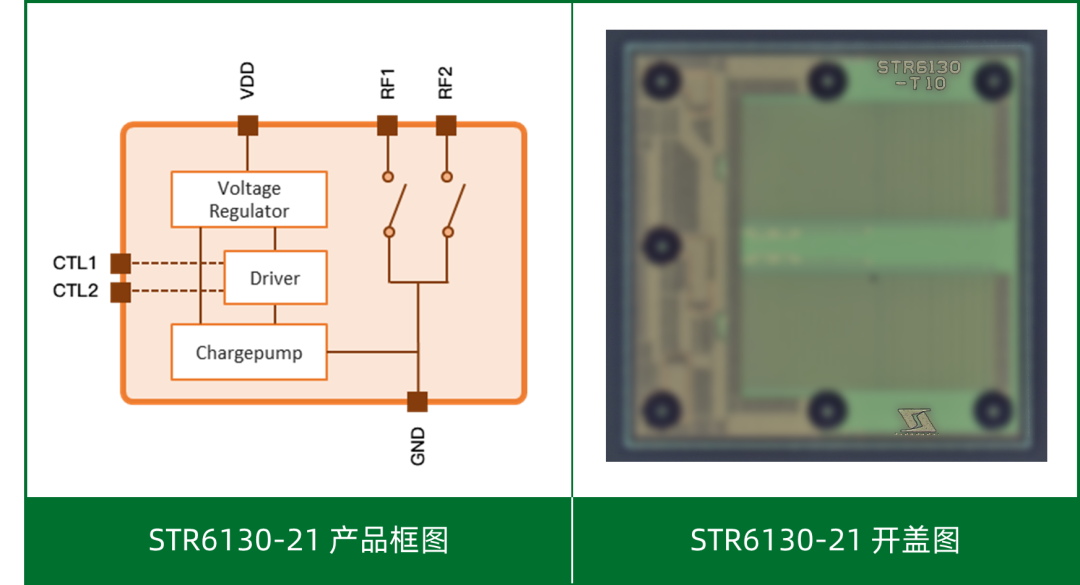

图1. 星曜半导体 STR6130-21 产品框图和开盖图

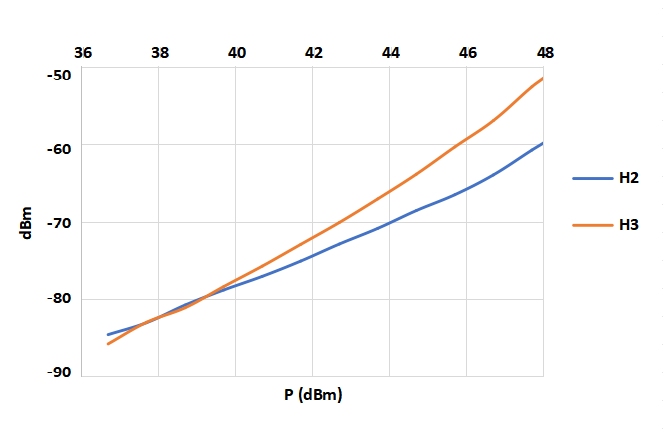

图2. 星曜半导体 STR6130-21 Harmonic 测试性能 @ 900MHz
星曜半导体此次推出的 STR6130-21，充分展示了其在射频半导体领域的深厚技术底蕴和强大创新能力。这款产品的发布，将为无线通信设备制造商提供更具竞争力的解决方案。星曜半导体全面的产品线不仅满足了当前市场的需求，也为未来技术的发展奠定了坚实的基础。公司在射频前端领域的深厚技术积累和持续的创新能力，使其能够快速响应市场变化，不断推出新的产品，满足客户的多样化需求。随着5G技术的不断发展和应用，星曜半导体的产品线将进一步扩展，为全球客户提供更加全面、先进的射频前端解决方案。公司将继续以市场需求为导向，以核心技术为支撑，深化产品线布局，致力于成为全球射频前端领域的领导者，为通信技术的未来发展贡献力量。

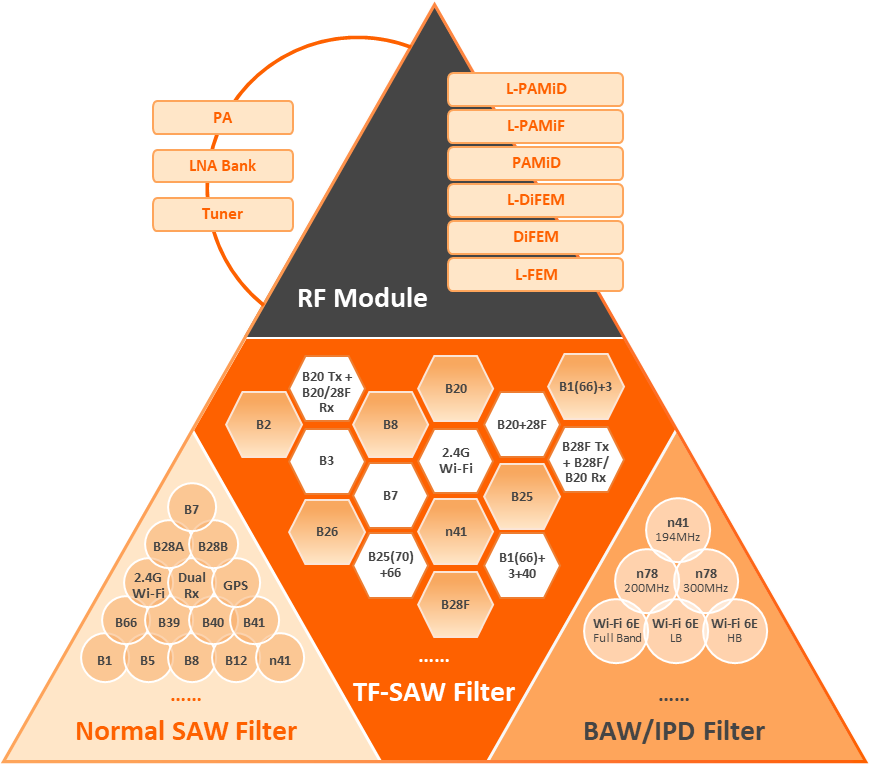

图3. 星曜半导体产品线布局
【星曜半导体简介】
浙江星曜半导体有限公司成立于2020年11月（前身是浙江信唐智芯科技有限公司），是一家专注于射频滤波器芯片和射频前端模组的研发、生产和销售的高科技企业。公司总部位于温州，在上海、成都、深圳、西安、苏州均设有研发或销售中心。星曜半导体公司由国家领军人才、浙江省顶尖人才领衔创办，目前拥有一支100多人的国内外顶尖研发团队，其中博士硕士超过70人，公司核心研发人员均毕业于国内外知名高校且拥有国内外顶尖射频滤波器或射频芯片公司（Qualcomm、Apple、Qorvo、Skyworks、TDK等）多年工作经验，曾研发出多款芯片成功量产应用在苹果、三星等品牌旗舰机型。星曜半导体技术团队在基础理论、设计、工艺、封装、测试、量产等技术领域积累了丰富的理论和工程实践经验。星曜半导体坚持以市场需求为导向、以核心技术为支撑的产品开发理念，不断深化产品线布局。基于TF-SAW、SAW、BAW、BAW+IPD技术，目前已开发80多款成熟滤波器、双工器、四工器等芯片产品（代表性产品包括TF-SAW Band 3、Band 2、Band 7、Band 41F、Band 25、Band 28F、Band 28 Tx + Band 28&20 Rx、Band 20 Tx + Band 20&28 Rx、Band 1 + Band 3、Band 25 + Band 66等， BAW n41F、n78、n79 NB、n79F、WiFi 6E等）；基于SOI、GaAs、CMOS等工艺，已开发全套射频接收模组产品（DiFEM、L-DiFEM、LNA Bank等）和部分发射模组产品（PAMiD、L-PAMiF、L-PAMiD、PA等）。绝大多数产品性能达到国内领先、国际一流水平。目前多款产品量产交付国内外一流客户，四工器、双工器和发射滤波器出货量超过5亿颗，且正在迅速增长中。公司的5G射频滤波器芯片产线项目于2023年8月正式启动，该项目选址温州湾新区，总投资7.5亿元，主要建设射频滤波器芯片晶圆制造产线，建成后年产12万片射频滤波器晶圆片。本项目建成后，星曜公司将完成射频滤波器芯片研发、设计、制造、封装、测试等环节，将大幅度增强星曜公司的行业竞争力和影响力，同时也能助力我国高性能射频滤波器和射频模组芯片领域的产业竞争力。

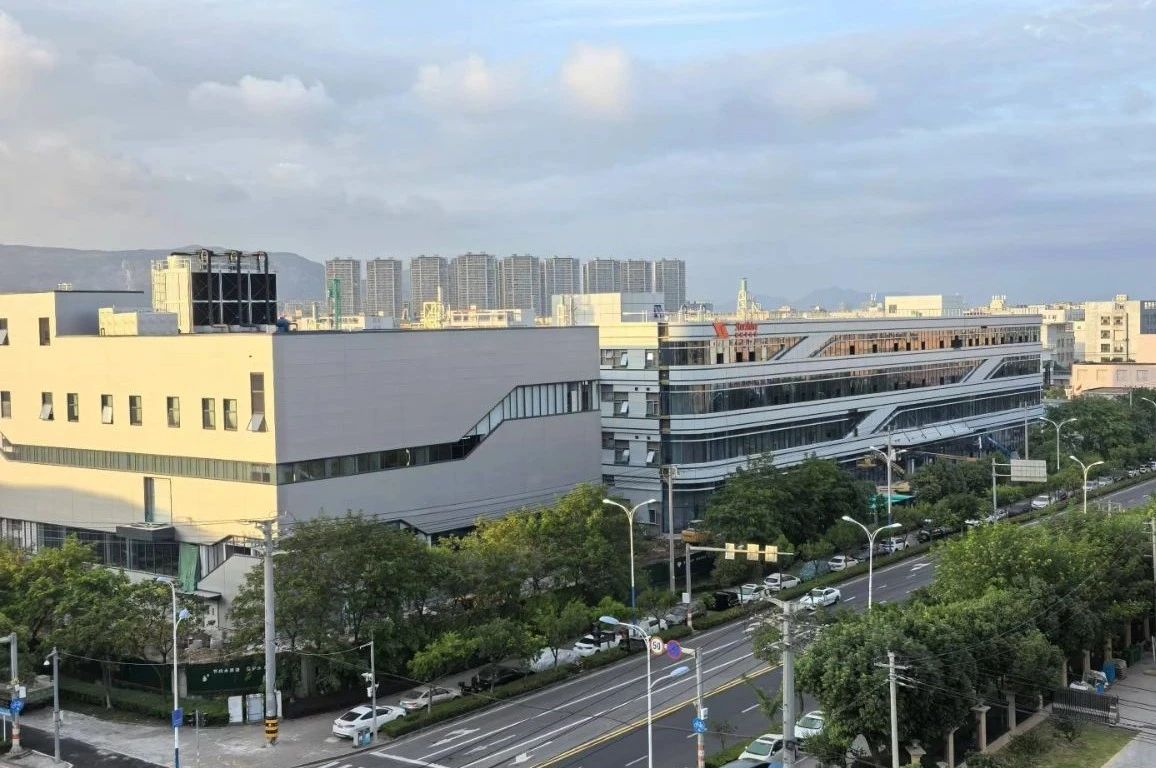

图4. 星曜半导体晶圆厂实拍图
