展示IO-Link收发器和低边功率开关的组合应用
意法半导体推出了一款基于IO-Link的工业标准和设备报警执行器参考设计，最终交货形式是开箱即用的成品板卡及配套协议栈和应用软件。

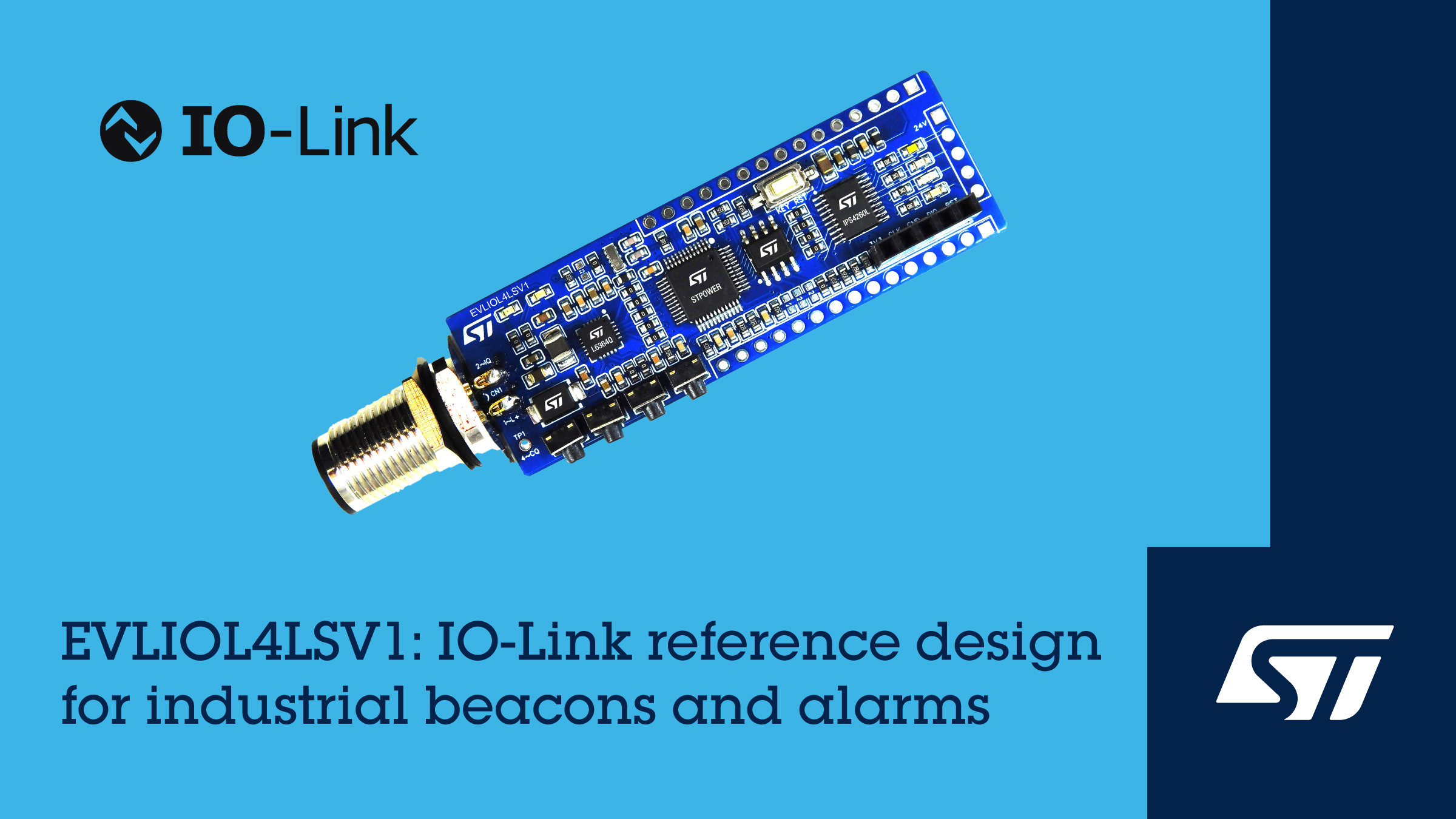

EVLIOL4LSV1板卡采用意法半导体的L6364Q双通道IO-Link收发器处理通信任务，通过IPS4260L智能低边功率开关控制指示灯。该板卡可直接连接到指示信号灯系统，例如，工厂自动化使用的智能警示灯、提示剩余量或紧急程度的料位报警器，以及其他系统警告装置。该板卡还为开发者测评IPS4260L和L6364Q集成电路提供了一个快捷的方式，并配备了IO-LINK主站连接器四针的M12接口和用于烧录代码的五针SWD连接器。
STM32G071CB微控制器运行意法半导体独有的IO-Link演示用协议栈和应用软件，处理系统控制和诊断任务，并与收发器和低边开关连接通信。
L6364Q收发器配备完整的保护功能，支持包括38.4kbit/s COM2和230.4kbit/s COM3在内的标准IO-Link通信速率。该收发器的工作模式支持单字节或多字节模式，还可以进入透传模式，通过简单的UART接口将IO-Link通信控制权交给微控制器。内置保护措施确保EMC抗扰度在无额外保护元件的情况下达到2.5kVpk耦合浪涌脉冲/500Ω阻抗。
IPS4260L低边驱动器有四个输出端，用于驱动一端连接电源电压的负载，每个输出端由微控制器的数字输出信号独立控制。驱动器的电源电压范围是8V到50V，每个输出端的电流可以在0.5A到3.0A的范围内独立设置，每个通道都集成了独立的过载保护和过热保护功能，并提供开路、过载和过热诊断信号，以方便系统管理，提高系统可靠性。该参考设计还采用了意法半导体的SMBJ30CA TVS（瞬态电压抑制）二极管，可以在电源轨上承受2Ω输出阻抗条件下的耦合浪涌脉冲。
EVLIOL4LSV1现已在意法半导体官网电子商城和代理销处上架销售。
STM32是意法半导体国际有限公司（STMicroelectronics International NV）或其关联公司在欧盟和/或其他地区的注册和/或未注册商标。特别是，STM32已在美国专利商标局注册。
